蒸汽引擎飞轮结构设计三维数模

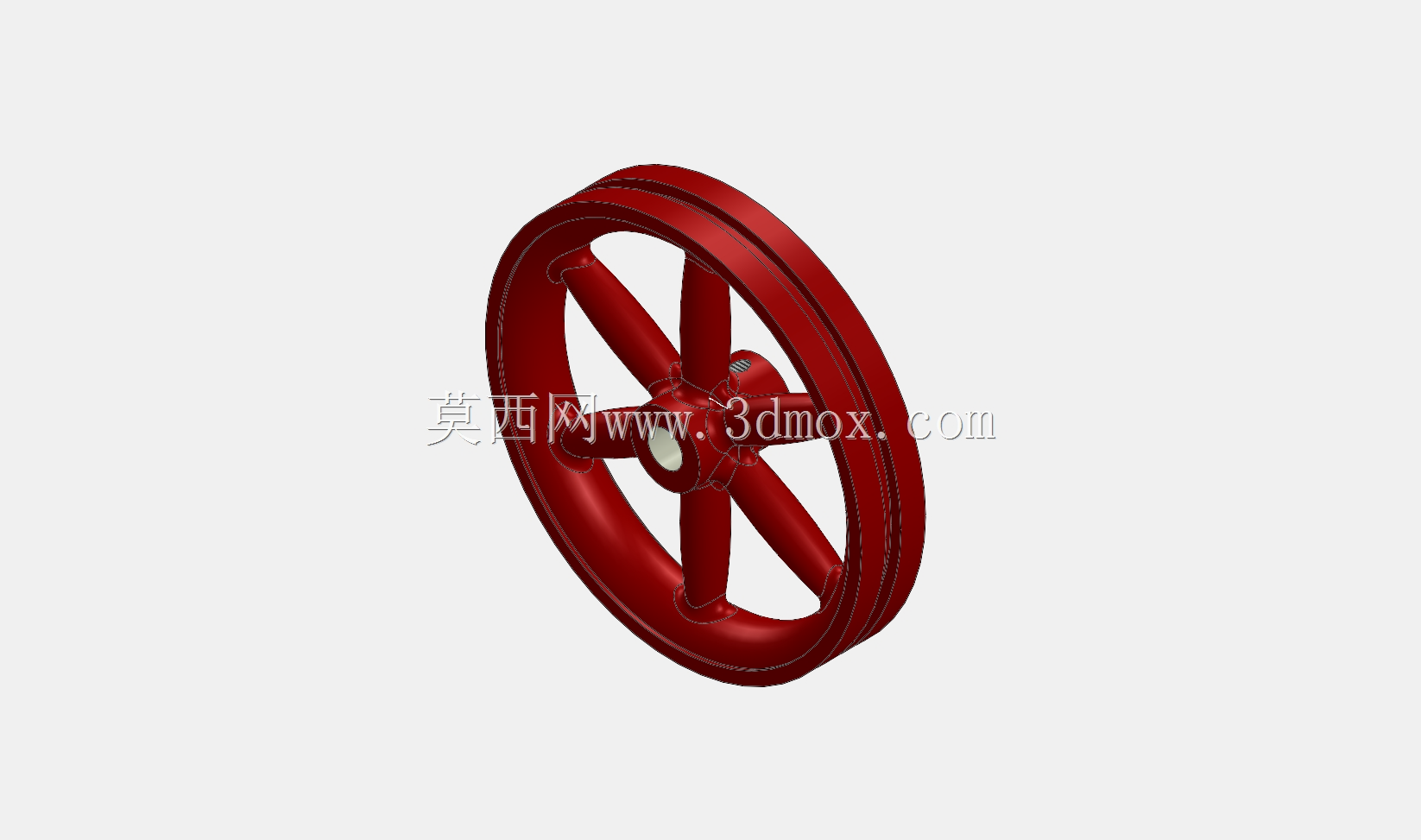

　　从结构设计逻辑来看，该飞轮采用六辐条对称布局，轮缘部分做了加厚处理，这部分是飞轮储存转动惯量的核心区域，设计时会根据引擎的缸数、冲程周期、额定转速计算所需的转动惯量值，将质量尽可能分布在远离回转中心的轮缘位置，用最少的材料达成储能需求，避免不必要的材料浪费与轴系负载增加。轮毂部分设计有与主轴配合的安装孔，孔位公差需严格匹配主轴的配合等级，通常采用过渡配合加键连接的方式传递扭矩，轮毂与辐条的过渡位置做了大圆角处理，避免回转过程中应力集中导致的辐条断裂风险，这也是这类回转类动力零件设计时需要重点关注的细节，很多早期蒸汽设备的飞轮故障都出现在辐条与轮毂、轮缘的连接位置，圆角处理的合理性直接决定了零件的疲劳寿命。飞轮作为蒸汽引擎动力系统的核心储能传动部件，在往复式动力机械的运行过程中承担着平抑转速波动、储存动能、传递扭矩的关键作用，其结构设计的合理性直接影响整套动力装置的运行平稳性与使用寿命。在小型固定式蒸汽机组、老式蒸汽机车、工业遗产复原的动力演示装置中，这类辐条式飞轮的应用十分普遍，相较于实心轮盘结构，辐条式设计能够在保证转动惯量满足设计要求的前提下，大幅降低轮体自身重量，减少主轴的静态载荷，同时降低铸造环节的工艺难度，减少铸件内部缩孔、应力集中的风险。

　　在实际安装场景中，这类飞轮通常安装在蒸汽引擎的曲轴输出端，部分机组会将飞轮与皮带轮集成设计，直接通过皮带向工作端输出动力，安装时需要严格校验轮体的动平衡等级，尤其是额定转速较高的机组，动平衡不达标会导致整机运行时出现剧烈振动，进而损坏主轴轴承、汽缸密封等关联部件。设计建模过程中，需要先确定飞轮的额定回转直径，这个尺寸需要匹配整套机组的安装空间边界，避免轮缘与机座、管路等周边部件发生干涉，轮缘的宽度尺寸则需要结合传动结构的需求确定，如果是集成皮带传动功能，轮缘宽度需要匹配对应皮带的型号，预留足够的接触面积，避免传动过程中出现打滑。辐条的截面形状通常采用椭圆形或者带拔模斜度的矩形，一方面是满足铸造工艺的拔模需求，另一方面可以减少轮体回转时的空气阻力，虽然低速机组的空气阻力影响有限，但在长期连续运行的场景下，这类细节优化能够降低不必要的能量损耗。轮缘的外圆面需要保证足够的圆柱度，部分需要安装齿圈的启动式飞轮，还需要在轮缘内侧预留齿圈的安装位，过盈配合的尺寸公差需要经过计算，避免运行过程中齿圈脱落。

　　从材料选择来看，这类飞轮大多采用灰铸铁铸造而成，灰铸铁具备良好的减震性能，能够吸收动力运行过程中的振动能量，同时铸造性能优异，成本较低，适合这类形状相对复杂的回转类零件，部分高转速工况的飞轮会采用铸钢材料，提升零件的结构强度，但对应的减震性能会有所下降，需要配合额外的减震结构使用。建模过程中需要重点关注各个连接位置的圆角过渡，避免出现尖锐的直角结构，这类结构在铸造时容易产生应力集中，在后续承受交变载荷时出现裂纹，同时需要考虑铸造的工艺余量，配合面预留足够的加工余量，非配合面可以直接通过铸造达到设计要求的表面精度。

　　在实际的设备检修场景中，飞轮的常见故障包括轮缘磨损、辐条裂纹、轮毂孔位磨损等，设计时如果能在易磨损位置预留一定的磨损余量，能够大幅提升零件的全生命周期使用寿命，减少设备的维护成本。对于蒸汽引擎这类往复式动力设备而言，飞轮的转动惯量匹配是设计的核心要点，转动惯量过大会导致引擎启动困难，空载运行时的能耗增加，转动惯量过小则无法有效平抑曲轴的转速波动，导致引擎运行不平稳，甚至出现反转、停机等问题，因此在建模阶段就需要通过三维软件的质量属性功能，准确计算轮体的转动惯量值，与动力系统的设计需求做匹配校验，确保参数符合设计要求。
