适用于Altium的BCS MDL1000条码扫描模组结构

　　在嵌入式自动识别设备的结构开发环节，这类条码扫描模组的三维结构还原，是整机结构适配的核心参考依据。日常产线工位的固定式扫码工位、自助终端内置的识读模块、仓储分拣设备的条码采集单元，都会用到同规格的小型扫描模组，这类模组的安装适配精度，直接决定了整机识读性能的稳定性，很多终端设备开发时，因为没有精准的模组三维结构参考，会出现安装后识读窗口偏移、接插件干涉、固定孔位对位不准的问题，轻则需要反复修改壳体模具，重则直接影响识读距离与角度范围。

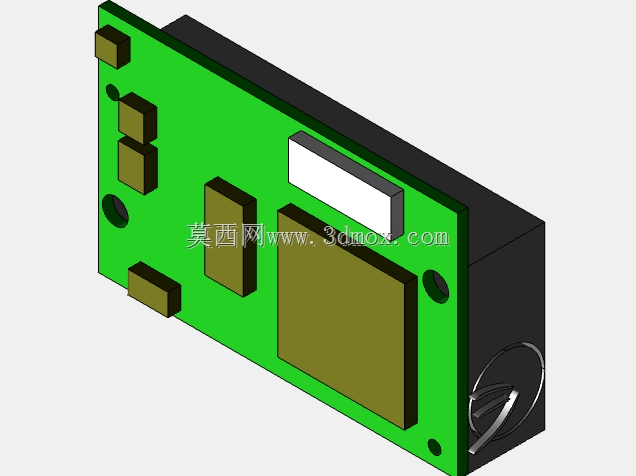

　　从结构本身来看，该模组采用PCB板载集成式设计，核心成像识读芯片布置在PCB板中部的核心区域，周边分布着电源管理、信号处理的贴片元器件，板端预留了标准的固定安装孔位，孔位的位置精度控制在0.1mm级，适配M2规格的固定螺丝，能够直接锁附在终端设备的内部安装筋位上。模组尾部集成了旋转式的焦距调节结构，调试人员可以在设备组装完成后，通过外露的调节环微调识读镜头的焦距，适配不同距离的条码识读需求，不需要拆解设备外壳即可完成调试，这一结构设计大幅降低了后期现场运维的调试难度。

　　做结构适配设计时，首先要明确模组的安装边界：PCB基板的厚度为1.6mm，板上最高元器件的凸起高度不超过8mm，镜头调节环的最大旋转外径为12mm，调节时的转动行程不会超出PCB板的侧边轮廓，因此在设计设备内部安装腔时，只需要在PCB板上方预留9mm的元器件避让空间，在尾部调节环位置预留直径13mm的操作空间即可，不需要额外预留过大的冗余空间，能够有效压缩终端设备的整体体积。板端的接插件布置在PCB的侧边位置，接插件的插合方向平行于PCB板面，布线时需要预留接插件插拔的操作空间，避免线束弯折半径过小导致信号传输不稳定。

　　从设计思路上看，这类集成式扫描模组把所有识读相关的元器件都集成在单块PCB上，省去了额外的转接板结构，一方面降低了模组自身的组装成本，另一方面也减少了结构连接环节的累积误差，识读镜头的光轴与PCB板面的垂直度可以在SMT贴片后一次性校准完成，不需要后期额外调整镜头安装角度。PCB板边缘预留的定位缺口，可以和设备壳体上的定位柱配合，组装时不需要反复调整位置，直接卡入定位柱即可完成预固定，锁附螺丝时不会出现模组偏移的问题。

　　在实际应用场景中，这类小型扫描模组可以适配多种不同的终端设备：产线上的固定式扫码枪可以直接把该模组固定在枪壳内部，通过尾部的调节环调整到适合产线扫码的焦距；自助收银设备可以把模组嵌入到台面下方，识读窗口对准玻璃透光区域，不需要额外设计复杂的固定支架；仓储用的手持盘点机可以把该模组安装在设备头部，配合设备的手持结构，满足近距离条码识读的需求。结构设计时还要考虑使用环境的影响，PCB板边缘的安装孔位做了金属化包边处理，锁附螺丝时不会出现PCB板分层开裂的问题，板上较高的元器件都做了点胶加固处理，在设备受到一定冲击振动时，元器件不会出现脱落移位的情况，能够适应工业现场的复杂使用环境。

　　做三维结构建模时，所有的结构尺寸都按照实际实物的装配公差还原，固定孔位的位置、元器件的高度轮廓、调节环的转动范围都和实物保持一致，结构工程师在做整机设计时，可以直接把该模型导入到装配环境中，提前检查干涉情况，验证安装空间是否充足，接插件的位置是否方便布线，调节环的操作空间是否足够，不需要等到实物打样后再发现结构问题，能够大幅缩短终端设备的开发周期，减少打样修改的成本。很多初次做扫码类设备开发的工程师，容易忽略模组尾部调节环的操作空间，把安装筋位布置在调节环的转动路径上，导致组装完成后无法调整焦距，有了精准的三维模型作为参考，就能在设计阶段提前规避这类问题，保证结构设计的合理性。
