安费诺迷你USB母座连接器结构设计

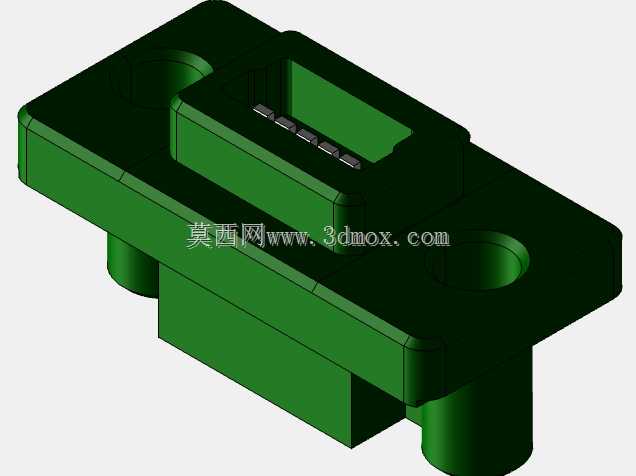

　　在工业控制板卡、便携检测设备、小型消费类电子产品的硬件结构设计环节，板端接口的选型与适配一直是结构工程师需要反复核对的细节，尤其是需要兼顾安装稳固性、插拔寿命与板上空间占用的Mini USB接口，往往直接影响整机组装的良率与后期使用的可靠性。这款安费诺Mini USB母座的三维结构，完整还原了实物的安装特征与接口细节，能直接导入结构装配环境做干涉检查，省去了手动测绘建模的反复调整过程。

　　从实际应用场景来看，这类带固定安装柱的Mini USB母座，多用于需要频繁插拔数据线的设备端，比如手持数据采集终端、工业现场的小型传感模块、桌面式小型检测仪器的通讯接口，区别于直接贴片焊接的无固定柱USB母座，这款结构两侧带沉头安装孔位，底部带两个定位圆柱，在PCB装配时先通过定位柱与板上的定位孔配合完成预固定，再通过螺丝从板背面锁紧，能承受更大的插拔侧向力，避免长期插拔后出现焊盘脱落、接口歪斜的问题，在工业类设备的接口设计中这类带固定耳的接插件选型占比很高。

　　从功能特性上看，该母座完全遵循Mini USB的接口规范，内部接触弹片的排布位置、接口内的防呆限位结构都做了精准还原，公头插入时的导向斜面、到位卡合的卡槽位置都与实物一致，在做整机结构的接口开口设计时，可以直接提取模型的外轮廓做壳体开孔的参考，不用反复调整开口的避让尺寸，能有效减少手板打样后的修模次数。母座的塑胶主体采用加高的挡墙结构，能在公头插入时形成完整的包裹，减少日常使用中灰尘、杂物进入接口内部的概率，同时挡墙的高度刚好与常见壳体壁厚匹配，装配后接口与壳体表面齐平，不会出现凹陷或者突出过多的问题。

　　设计思路上，这款接插件的结构完全围绕板端安装的可靠性做优化，两侧的固定耳做了加厚处理，沉头孔的深度刚好适配M2规格的平头螺丝，锁紧后螺丝头不会高出固定耳表面，不会和周边的壳体结构产生干涉；底部的两个定位柱直径与PCB常规定位孔尺寸匹配，柱长略大于常规PCB板厚，过波峰焊时能起到辅助固定的作用，减少焊接过程中接口偏移的问题。接口内部的弹片固定槽做了限位台阶，能保证每一片接触弹片的位置精度，避免组装后出现弹片偏移导致的接触不良问题。

　　从安装边界尺寸来看，该母座的整体长宽尺寸适配多数小型设备的板上空间预留，固定耳的中心距符合行业通用的安装孔距标准，不用在PCB设计时单独调整孔位；接口的中心高度距离安装底面的尺寸，匹配常规设备壳体的接口开口高度，做结构堆叠时可以直接以该模型的安装面为基准，对齐PCB的安装平面，快速完成接口部分的结构堆叠。母座底部的焊接引脚伸出长度符合波峰焊的工艺要求，引脚间距满足电气安全间隙的要求，不会出现焊接连锡的问题。在做整机的跌落仿真时，也可以直接调用该模型的材质属性，模拟接口部位在受到冲击时的受力情况，提前评估固定耳的强度是否满足设计要求，避免后期测试中出现固定耳断裂的问题。对于经常做小型电子设备结构设计的工程师来说，这类精准的接插件模型能大幅减少重复建模的工作量，把更多精力放在整机结构的优化上，而不是耗费时间在标准件的测绘建模上。
