仿真用太阳能电池板三维结构设计

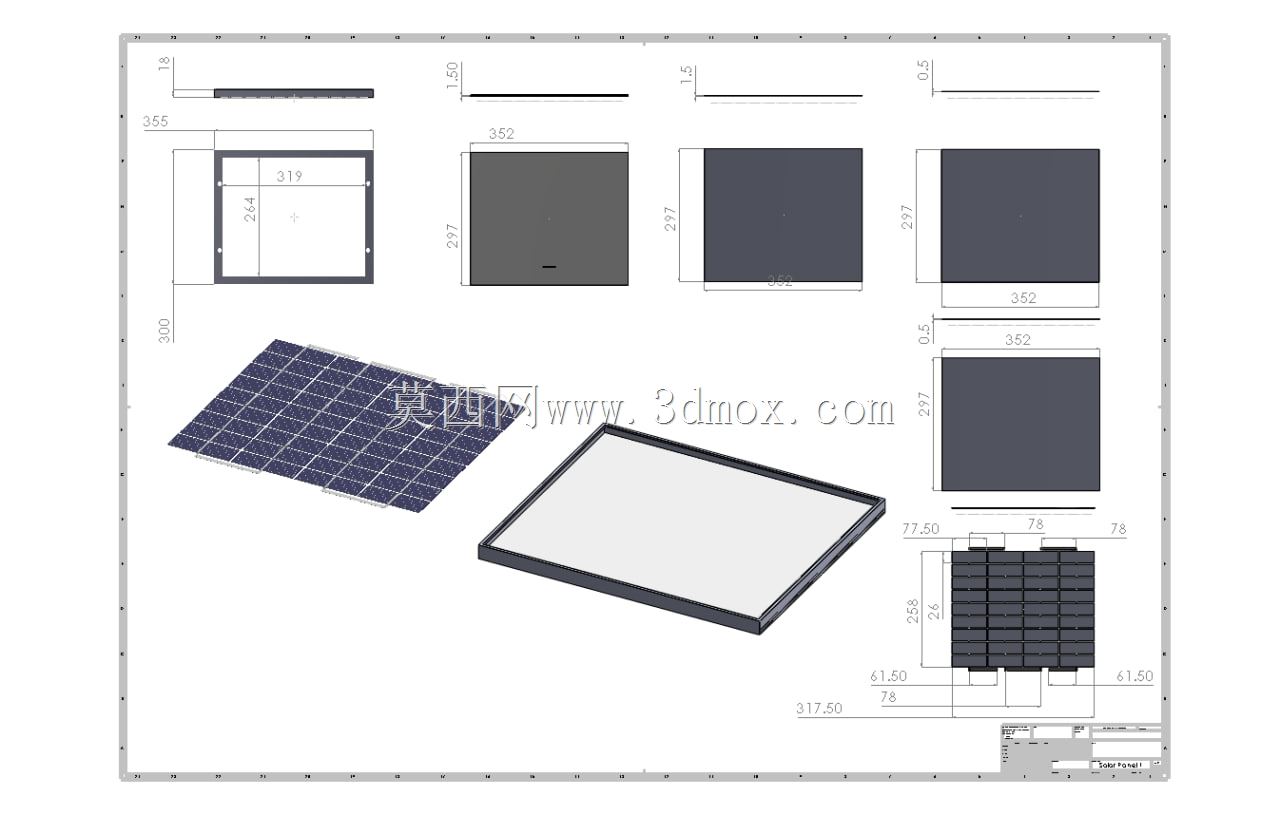

　　在分布式光伏电站仿真、户外供电设备搭载模拟、新能源教学演示场景中，太阳能电池板的三维结构还原度直接影响整体装配校验、空间干涉排查的准确性，这套三维结构完整覆盖了常规晶硅类太阳能电池板的全部构成细节，可直接导入各类装配场景完成布局验证。从实际工程落地角度看，太阳能电池板作为光伏系统的核心光电转换部件，其结构设计需要兼顾户外耐候性、安装适配性、组件受力合理性多个维度，建模过程中完全参照量产组件的实际层压结构做了分层还原：最外层的低铁钢化玻璃覆盖层做了厚度方向的实体建模，边缘做了微小的倒角处理，还原实际生产中玻璃边缘的磨边工艺，避免装配应力集中；中间的EVA胶膜层虽然厚度极薄，但建模时保留了其层间填充的结构特征，能够清晰展示电池片与玻璃、背板之间的层压位置关系；核心的晶硅电池片阵列按照常规60片组件的排布逻辑做了分块建模，每片电池片的栅线结构做了简化示意，既保留视觉辨识度，又不会过度占用装配场景的模型运算资源；背部的TPT背板层做了平整面处理，对应实际组件背部的密封防护结构，边缘的铝合金边框按照常规阳极氧化铝型材的截面结构做了完整建模，边框的角码连接位置、安装孔位都做了精准还原，可直接匹配各类光伏支架的安装接口做装配校验。

　　从外形尺寸与安装边界来看，这套模型还原的是常规民用分布式场景常用的组件规格，整体长宽尺寸控制在1.6米级别的常规量产范围，边框厚度为行业通用的35mm标准值，边框侧边预留的安装孔位间距完全符合通用光伏支架的安装孔距标准，在做整体电站布局模拟时，可直接按照实际安装间距排布组件，无需额外调整安装接口尺寸，能够准确校验前后排组件的遮挡距离、支架承重受力点的匹配度。建模过程中特意保留了组件背部的接线盒安装位特征，对应实际组件旁路二极管的安装位置，在做电气布线模拟时，可直接在该位置匹配接线盒、线缆模型，完成整个光伏串列的布线走向校验，避免现场施工时出现线缆长度不足、走线干涉的问题。

　　从功能特性的还原角度，这套模型没有做过度的外观美化，而是侧重结构装配的实用性：边框的排水槽结构做了细节还原，对应实际组件户外使用时的雨水排放需求，在做降雨场景的仿真模拟时，可直观验证排水槽的排水路径是否合理，是否存在积水积灰的结构缺陷；玻璃表面的平整度、边框与玻璃之间的密封胶层位置都做了对应示意，能够清晰展示层压组件的密封结构逻辑，方便做密封性能的相关结构验证。不同于只做外观面片的简易模型，这套结构所有部件都做了实体化处理，可直接用于生成工程图纸、做组件的受力仿真分析，比如模拟大风天气下组件的风阻受力、积雪覆盖时的边框承重变形量，为支架结构的强度校核提供准确的组件载荷参数。

　　在不同的应用场景中，这套模型可根据实际需求做灵活调整：做户用光伏屋顶安装模拟时，可直接将模型排布在屋面结构上，校验组件与屋面瓦、屋脊、避雷带的位置干涉情况，提前调整安装支架的高度与固定位置；做光伏路灯、户外监控供电系统的搭载模拟时，可根据小型设备的供电需求，对模型的尺寸做参数化调整，匹配不同功率等级的小型组件规格，验证组件与灯杆、设备舱的安装匹配度；做新能源相关的教学演示时，可通过分层隐藏的方式展示组件的内部层压结构，让学习者直观理解晶硅太阳能电池板的构成逻辑，比平面图纸的展示效果更具象。建模时充分考虑了不同软件之间的适配性，所有特征都做了简化合并，没有冗余的碎面特征，导入不同三维软件时不会出现特征丢失、面法向错误的问题，能够满足不同设计场景的使用需求。
