特斯拉Model3动力电池模组三维扫描数模

　　在新能源汽车三电系统开发、退役电池梯次利用、电池包结构仿真等场景中，精准的电池模组三维数模是开展所有结构相关工作的核心基础。本次呈现的特斯拉Model3电池模组三维扫描成果，完全还原量产模组的真实几何特征，没有做理想化的结构简化，能够直接支撑各类工程场景的使用需求。

　　从实际装车用途来看，该模组是特斯拉Model3动力电池包的核心电能存储单元，承担着电能存储、充放电过程中的结构承载、热管理界面匹配等核心功能。量产状态下的该模组集成了多颗圆柱电芯、电芯支架、汇流排、采样线束、侧部固定结构、底部导热界面等多个子部件，所有部件的装配公差、配合间隙都在扫描数模中得到了完整复现，数模的几何精度能够满足结构干涉检查、安装位匹配验证、工装夹具设计的公差要求。

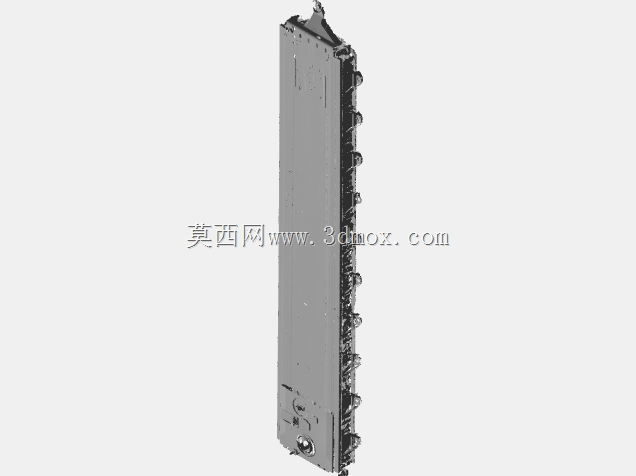

　　从功能特性层面看，该长条形模组的结构设计充分考虑了车载场景的空间利用率与结构可靠性。模组整体为狭长型立式布局，侧部排布的连接点位对应电池包内的模组固定梁与高压连接位，底部的平整面为导热垫贴合提供了均匀的接触基准，端部的结构集成了高压输出、采样信号连接的接口位，所有接口的位置度、外形轮廓都和量产件完全一致，不存在设计数模常见的工艺圆角简化、安装面理想化处理的问题。

　　在设计思路的还原上，这份扫描数模能够直观体现特斯拉在动力电池模组设计上的工程取舍：狭长的外形能够最大化利用电池包内部的横向布置空间，侧部等距分布的固定点能够在车辆行驶过程中均匀分散振动冲击载荷，避免模组局部应力集中导致的结构失效；模组外壳的加强筋布局、壁厚变化都和量产件完全一致，能够直接用于有限元分析中的模态、刚度仿真，不需要额外对结构进行逆向修正。

　　针对工程应用中最关注的尺寸与安装边界问题，这份扫描数模完整保留了所有安装点位的空间坐标、配合面的平面度特征、相邻模组之间的安全间隙轮廓。数模中模组的总长、总宽、总高尺寸和量产件实测值偏差控制在扫描精度范围内，侧部固定孔的孔位坐标、孔径大小、沉台深度都可以直接提取用于工装设计，端部高压接口的插接空间、采样线束的走线路径空间也都完整呈现，能够避免设计过程中出现静态干涉、动态间隙不足的问题。

　　对于从事电池包结构设计、退役电池梯次利用储能产品开发、电池维修工装设计的工程师来说，这份基于实件扫描的数模比公开的理想化设计数模更具工程参考价值——它能够真实反映量产件的装配累积公差、工艺带来的结构细节偏差，在做匹配设计时不需要额外预留过多的公差余量，也不会因为数模的理想化简化导致后期样件装配出现干涉问题。比如在设计模组拆解工装时，可以直接提取模组侧部的夹持面轮廓、受力点位置，保证工装夹持时不会损伤模组外壳的薄弱结构；在做梯次利用的模组固定支架设计时，可以直接匹配模组上的现有固定孔位，不需要对模组本身进行二次加工，降低梯次利用的改造成本。

　　另外，数模中还原的模组表面凹凸特征、标识位位置，也能够用于视觉检测设备的定位算法训练，帮助生产线快速识别模组的摆放姿态、定位安装点位，提升电池包组装、退役电池拆解工序的自动化定位精度。
