法兰式蝶阀组件结构设计方案

　　在中小口径低压流体输送管路系统中，这类法兰式蝶阀的应用覆盖范围极广，从民用给排水管网、暖通空调循环水系统，到轻工业生产的流体输送工段、小型化工装置的截断控制场景，都能见到同结构产品的实际落地。不同于大口径管线使用的对夹式蝶阀，这款带一体式法兰安装边的结构，在安装时不需要额外搭配对夹法兰片，直接通过四个安装耳上的螺栓孔对接管路法兰即可完成固定，对安装空间的容错率更高，尤其适合管路排布紧凑、后期运维操作空间有限的现场工况。

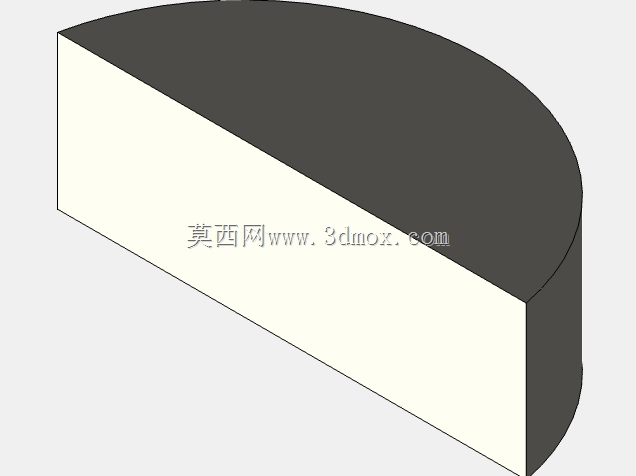

　　从功能实现逻辑来看，这款蝶阀的核心作用是通过阀瓣绕阀轴的90度旋转，完成管路内流体的通断控制，也可通过调整旋转角度实现不同开度下的流量调节。整个组件的结构拆分逻辑非常清晰，主体为筒状铸造阀体，内部设置同轴的密封安装位，用来固定阀瓣的旋转支撑轴；阀瓣采用圆盘式流线型结构，旋转至与管路轴线垂直位置时，完全截断流体通路，旋转至与轴线平行位置时，流道完全导通，流阻远小于同口径的截止阀类产品，不会在阀腔内部形成明显的介质滞留区，对于输送带有少量固体杂质的流体工况，也不容易出现卡滞问题。

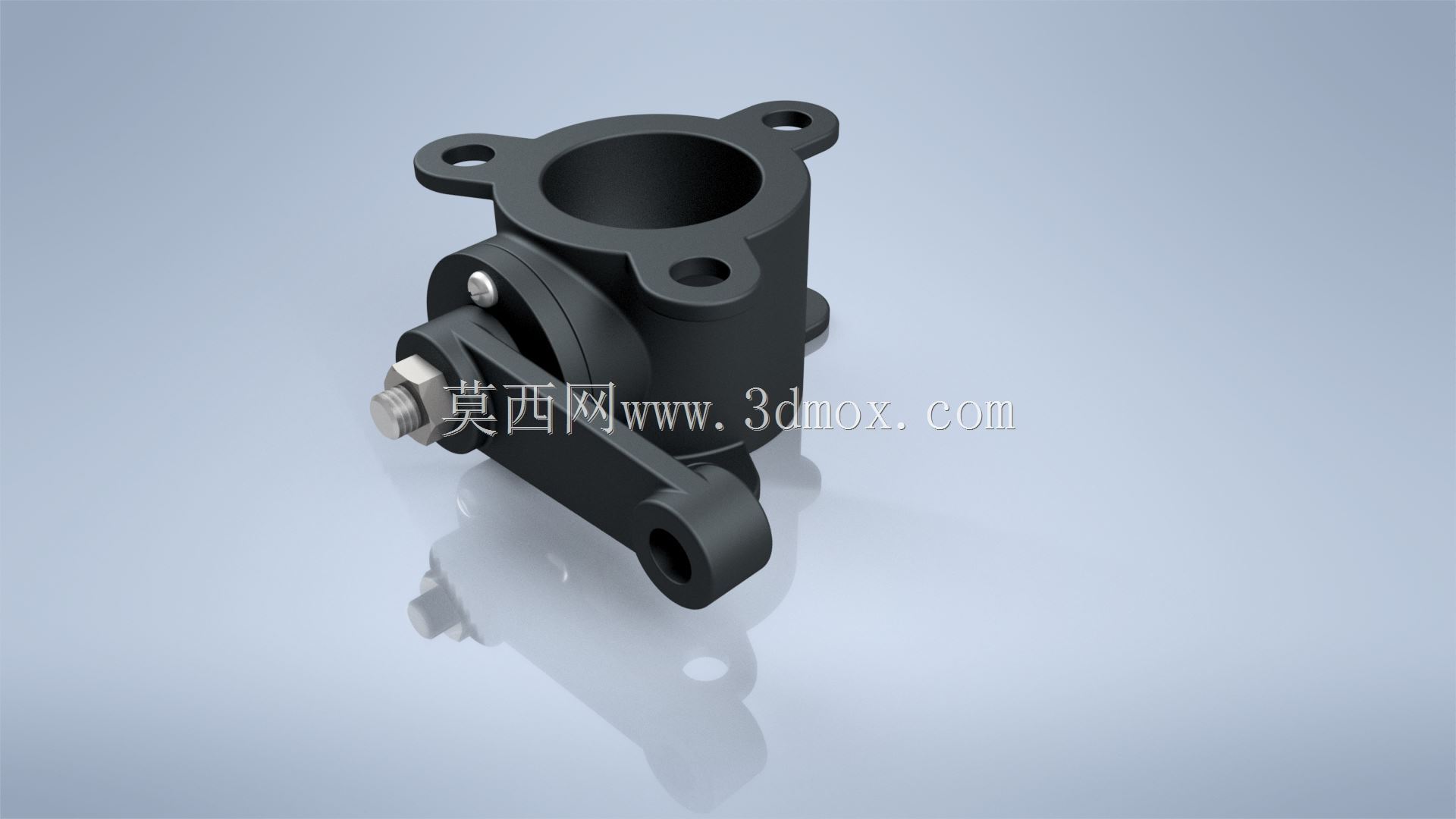

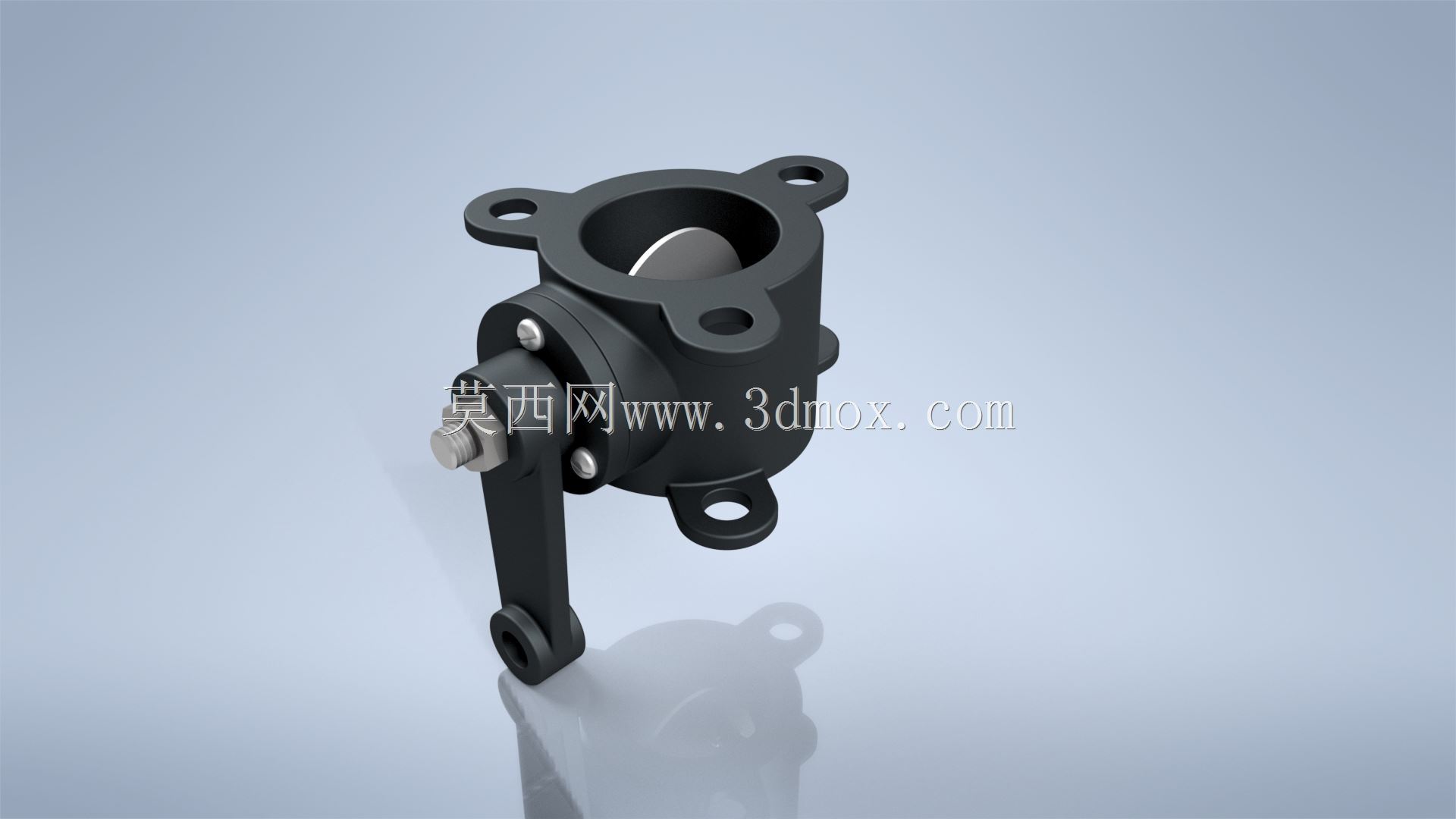

　　设计过程中首先要明确的是安装边界尺寸，阀体两端的法兰安装耳采用四孔均布设计，安装孔的中心距、孔径尺寸完全匹配对应压力等级的国标法兰参数，不需要额外制作转接件即可直接对接现有管路；阀体的轴向长度控制在同口径闸阀的三分之一左右，大幅缩减了安装所需的轴向空间，对于旧管路改造项目来说，不需要重新调整两侧管路的间距就能完成替换。驱动端的摇臂结构采用一体化铸造成型，摇臂末端的连接孔可以适配手动手柄、气动执行器或者电动执行机构的输出轴，不需要额外加工转接结构，用户可以根据现场的自动化控制需求灵活选配驱动方式，手动操作时的力臂长度经过核算，在额定工作压力下，单人不需要借助加力杆就能完成阀门的启闭操作。

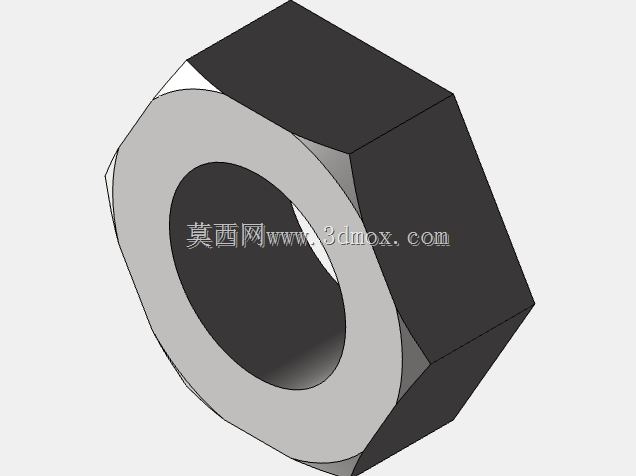

　　结构细节上，阀轴与阀体的配合位置设置了耐磨衬套，减少长期旋转过程中的轴体磨损，延长组件的整体使用寿命；阀瓣与阀体的密封面采用贴合式设计，低压工况下依靠介质自身压力就能实现可靠密封，不需要额外施加过大的密封预紧力，降低了操作扭矩。整个组件的所有零件都采用参数化建模逻辑搭建，每个配合位置的尺寸公差都经过实际装配验证，比如阀轴与阀瓣的连接采用扁位定位加紧固件锁紧的方式，避免长期开关过程中出现阀瓣与轴的相对转动，导致开关位置偏移、密封失效的问题；阀体底部的定位凸台可以作为安装时的对中基准，方便现场安装时快速调整阀门的同轴度，减少因为安装错位导致的阀瓣卡涩、密封不严问题。

　　从实际运维角度考虑，这款结构的拆解维护非常方便，只需要拆除阀轴端的紧固件，就能将阀瓣、阀轴从阀体中抽出，清理密封面附着的杂质或者更换磨损的密封件，不需要将整个阀体从管路上拆卸下来，大幅降低了后期运维的工作量和成本。在建模过程中，所有零件的装配关系都按照实际生产的装配顺序设置，既可以用于指导实际零件的加工生产，也可以作为教学演示案例，帮助初学者理解旋转类截断阀门的工作原理和结构设计逻辑，每个特征的搭建都对应实际加工工序，没有冗余的设计结构，完全符合常规阀门生产厂家的加工工艺要求，不需要特殊的定制加工设备就能完成所有零件的生产制造。
