减压阀用挤压凸台结构三维建模实例

　　从实际应用场景来看，这类凸台结构多设置在减压阀的阀体内腔或者端盖配合位置，一方面是为了给密封件提供定位支撑面，避免调压过程中密封件移位造成介质泄漏，另一方面是作为挤压装配的受力点，在阀杆与阀芯的配合段承担轴向挤压力，避免薄壁阀件在装配压合过程中出现形变。做这个结构建模的时候，首先要理清实际加工中的基准选择，不能随便选一个面做草图基准，要和实际阀件的加工基准统一——也就是以阀件的安装贴合面为第一基准，先绘制凸台的截面轮廓，这里要注意凸台的侧壁不是完全垂直的，靠近配合端的位置做了微小的拔模斜度，这个斜度不是建模时随便加的参数，是实际冷挤压加工过程中方便脱模、同时装配时能起到导向作用的结构，很多新手建模时会把侧壁做成完全垂直，实际生产中不仅脱模困难，压装的时候还容易刮伤配合面的密封涂层。在流体控制阀门的实际生产与装配环节里，挤压凸台这类结构往往承担着定位、承压、配合限位的核心作用，很多刚接触SolidWorks结构建模的从业者，很容易忽略这类小结构的工程逻辑，只追求外形相似却忽略实际装配中的公差配合与受力需求，最终做出的模型导入装配体后经常出现干涉、受力面不匹配的问题。这个挤压凸台结构的建模逻辑，完全贴合减压阀实际生产中的加工工艺顺序，没有做多余的工艺简化，能帮从业者快速理解凸台类结构从草图绘制到特征成型的完整思路。从外形尺寸与安装边界来看，这个凸台的整体高度要匹配减压阀端盖的沉槽深度，凸台的顶面平面度要求在IT7级精度范围内，因为这个面要和调压弹簧的底座贴合，如果平面度超差，弹簧受力就会出现偏载，时间长了会造成调压不稳定、压力波动超差的问题。凸台的两个侧边和阀体内壁的连接位置做了等半径的圆角过渡，这个圆角也不是装饰性结构，是为了避免应力集中——减压阀在工作过程中，阀腔内会有频繁的压力波动，直角连接的位置很容易因为交变应力产生疲劳裂纹，圆角过渡能把应力分散到周边的壁面上，提升零件的使用寿命。

　　建模过程中，挤压特征的终止条件不能用给定深度的盲孔逻辑，要用到成型到一面的约束，保证凸台顶面和配合面的平行度，同时要注意凸台和周边流道的位置关系，不能因为凸台的设置挤占流道的通流面积，不然会造成减压阀的额定流量达不到设计要求。很多人做这类小结构的时候，容易把它当成孤立的零件来建模，忽略它在整个阀组里的装配关系，实际上这个凸台的侧面还要和密封圈的内圈做过盈配合，所以凸台的外径尺寸公差要选h7的过渡配合，既保证装配时能顺利压入，又能保证密封效果不会因为间隙过大出现泄漏。从结构功能上来说，这个凸台除了定位和承压，还有一个很容易被忽略的作用：就是作为挤压装配时的受力基准，在生产线压装端盖的时候，压力机的压头直接作用在凸台顶面，不会把压力直接作用在薄壁的阀壳上，避免阀壳因为局部受力过大出现变形，这也是为什么凸台的顶面要保持足够的平面度，不然压装的时候压力偏载，不仅会把凸台压歪，还会造成整个端盖装配倾斜，导致阀杆卡滞。建模的时候还要注意，凸台和阀壳主体的连接位置不能有尖锐的合模线痕迹，实际生产中这个位置会做一道微小的退刀槽？

　　不对，冷挤压工艺的话这个位置是自然的圆角过渡，不需要额外做退刀槽，要是用机加工的方式做这个凸台，才需要在根部做退刀槽保证加工到位，这里的模型是按照冷挤压成型的工艺做的，所以根部是均匀的过渡圆角，没有退刀槽结构，这点要和实际加工工艺对应上，不能不管工艺随便加结构特征。另外，凸台的顶面边缘做了0.2mm的微小倒角，这个倒角是为了压装的时候避免锐边切伤密封圈，很多新手建模的时候会把这个倒角做的很大，或者干脆不做，实际装配的时候就会出现密封圈被刮坏、试压的时候出现泄漏的问题。从安装边界来说，这个凸台的外轮廓不能超出端盖沉槽的内轮廓，单边要留0.1mm的间隙给密封胶的填充，要是尺寸做的太大，端盖压装的时候密封胶会被全部挤走，反而起不到密封的作用，要是尺寸做的太小，凸台和沉槽之间的间隙太大，定位就起不到作用，端盖装配后会出现同轴度超差，导致阀杆运动卡滞。整个建模过程没有用复杂的曲面特征，全部是基础的拉伸、拔模、圆角、倒角特征，就是为了贴合实际加工的工艺逻辑，让学习者能把建模思路和实际生产的工序对应起来，而不是为了做模型而做模型。

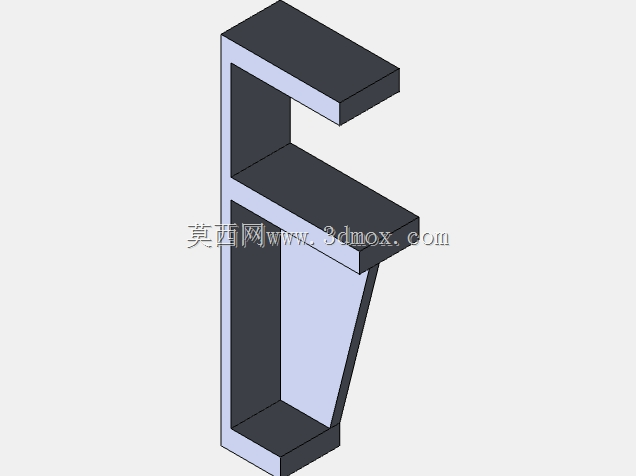

　　很多人学SolidWorks的时候，总觉得要做复杂的曲面才叫技术，实际上工业领域里的绝大多数零件，都是这类看起来简单的结构，但每个尺寸、每个特征都有对应的工程意义，要是不理解这些背后的逻辑，建出来的模型只是个外形相似的样子货，根本没法用到实际的生产设计里。就像这个挤压凸台，看起来就是个简单的类F型凸台结构，但每个尺寸的公差、每个特征的角度、每个圆角的大小，都是经过实际工况验证的，比如拔模斜度选1.5度，是因为冷挤压铝合金材料的时候，这个角度的脱模力最合适，斜度太小脱模困难，斜度太大会造成凸台和沉槽的配合间隙过大；根部圆角选R2，是因为经过应力计算，这个半径的圆角能把应力集中系数降到最低，同时不会影响周边流道的通流面积；顶面的倒角选C0.2，是因为这个尺寸刚好能去掉锐边，又不会影响凸台顶面和弹簧底座的接触面积。这些细节都是实际设计中需要反复考量的，不是随便填个参数就行的。通过这个模型的建模练习，能帮刚入行的结构设计人员建立起“建模即加工”的思路，每做一个特征都要想清楚这个特征对应的加工工序是什么、在实际装配中起什么作用、在工况下承受什么样的力，而不是只盯着软件的操作按钮，把建模做成单纯的绘图练习。
