汽车风挡双摆臂雨刮传动机构设计

项目分类:汽车 发布时间:2024-12-12 ID:843233
  • 汽车风挡双摆臂雨刮传动机构设计
  • 汽车风挡双摆臂雨刮传动机构设计
  • 汽车风挡双摆臂雨刮传动机构设计
  • 汽车风挡双摆臂雨刮传动机构设计
  • 汽车风挡双摆臂雨刮传动机构设计
  • 汽车风挡双摆臂雨刮传动机构设计

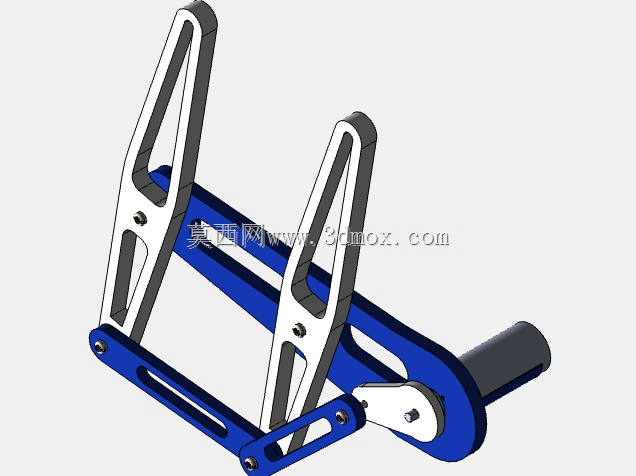

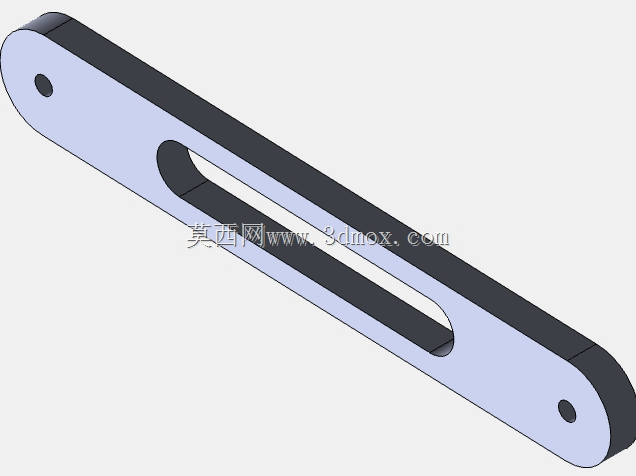

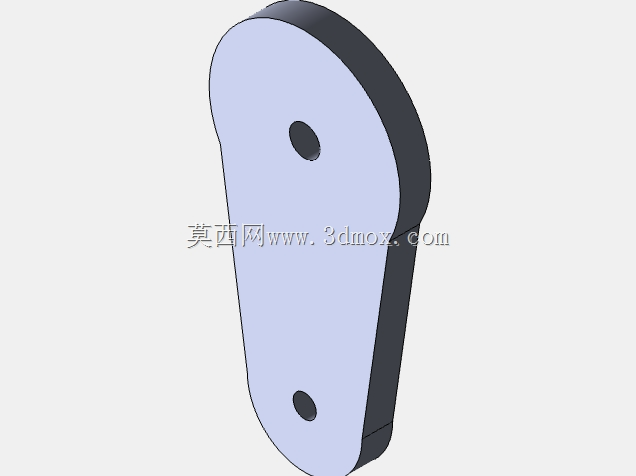

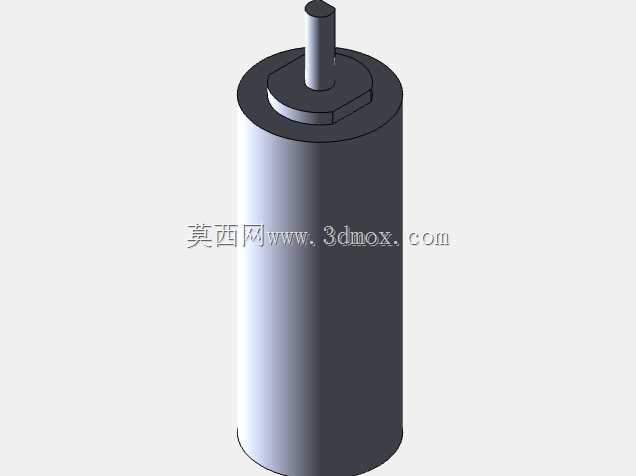

  从结构功能逻辑来看,整套机构的动力输入来自末端的转轴,转轴连接车载雨刮电机的输出端,电机输出的旋转运动,通过转轴端的偏心曲柄转化为往复摆动力矩,力矩通过下方的主传动连杆传递到两侧的摆臂转轴,两个摆臂转轴保持固定的相位差同步摆动,最终带动安装在摆臂顶端的雨刮臂做同频往复运动,整个传动链路没有冗余的传动环节,力矩传递损耗小,长期运行的卡滞风险低。设计过程中首先要敲定的是摆臂的摆动角度边界,常规乘用车型的雨刮摆角通常控制在110度到130度区间,摆角过小会导致刮拭覆盖范围不足,摆角过大则容易出现摆臂运行到风挡边缘时超出玻璃边界、刮碰A柱饰板或者风挡下沿导流板的问题。这套双摆臂式风挡刮水传动结构,核心服务于乘用车辆前风挡玻璃的视野清理场景,日常行驶中遇到降雨、扬尘、路面溅污附着在风挡表面时,整套机构会带动雨刮臂做定角度往复摆动,配合雨刮胶条将玻璃表面的水渍、浮尘、污渍刮除,保证驾驶员前方视野通透,规避视线受阻带来的行驶风险。和单臂雨刮结构不同,这套双摆臂同步传动的设计,能覆盖更宽的风挡刮拭区域,减少左右A柱附近的视野盲区,适配多数常规三厢、两厢家用车型的前风挡轮廓。

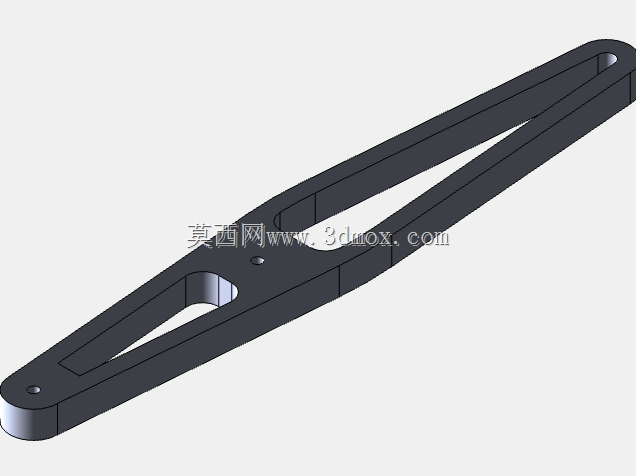

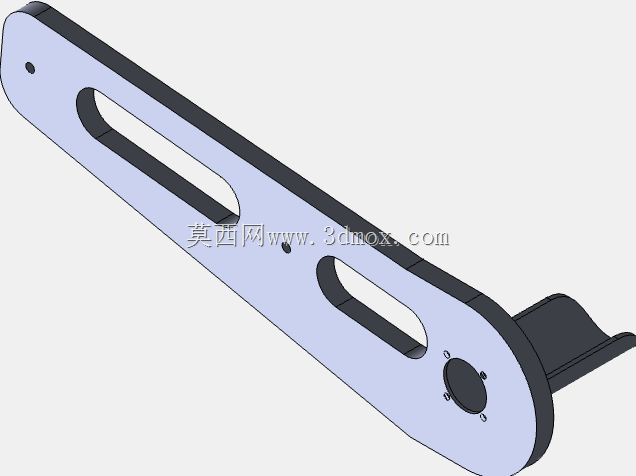

  建模阶段需要先匹配对应车型的风挡曲面曲率,摆臂的长度、两个摆臂转轴的安装孔位间距,都要和风挡下沿的安装舱空间匹配,安装底座的固定孔位要和车身前围板的预留安装点对齐,避免后期装车时出现孔位错位、需要额外改制安装支架的问题。结构细节上,摆臂采用了镂空的三角加强结构,这种设计不是单纯为了减重,三角结构的抗扭刚度更好,雨刮胶条压在玻璃表面时,摆臂承受的反向弯矩会均匀分散到臂身的加强筋上,不会因为长期往复受力出现臂身弯曲变形,导致雨刮胶条和玻璃表面贴合不均、出现局部刮拭不干净的水痕问题。所有连杆和摆臂的铰接位置都预留了衬套安装位,实际装车时会在铰接点嵌入耐磨尼龙衬套,减少金属部件直接摩擦产生的异响和磨损,延长整套机构的使用寿命。

  安装边界方面,整套传动机构的主体部分都布置在风挡下沿的导流板下方,整体厚度控制在85mm以内,不会占用过多的前围板安装空间,也不会和前围内侧的空调进风结构、线束走向产生干涉;动力输入转轴的伸出长度要匹配雨刮电机的输出轴连接尺寸,转轴的密封结构要考虑雨天行车时的防水需求,避免雨水顺着转轴渗入安装舱内部,导致电机或者铰接点出现锈蚀。从运动学校核的角度,建模阶段需要反复调整偏心曲柄的偏心距、连杆的长度参数,保证两个摆臂在整个摆动行程中,不会出现运动死点,也不会出现连杆和摆臂、安装底座之间的运动干涉,摆臂运行到上下止点时的加速度变化要平缓,避免运动过程中出现明显的冲击抖动,减少雨刮工作时的异响和部件疲劳损耗。

  这套结构的运动逻辑也常作为机械原理课程中连杆机构运动转化的教学案例,通过实物建模演示旋转运动到往复摆动的转化过程,能更直观地展示四连杆机构的运动特性,帮助初学者理解连杆长度、铰接点位置对最终运动轨迹的影响。实际工程应用中,这套结构除了乘用车辆之外,也可以经过尺寸调整后适配工程车辆、农用机械的驾驶室风挡刮水需求,只需要根据对应风挡的尺寸调整摆臂长度、摆动角度参数,匹配对应功率的驱动电机即可,整体结构的通用性较强,零部件的加工工艺也相对成熟,摆臂和连杆部件采用冲压工艺就能批量生产,加工成本可控,适合量产配套使用。
