车用V型发动机减振固定支架结构设计

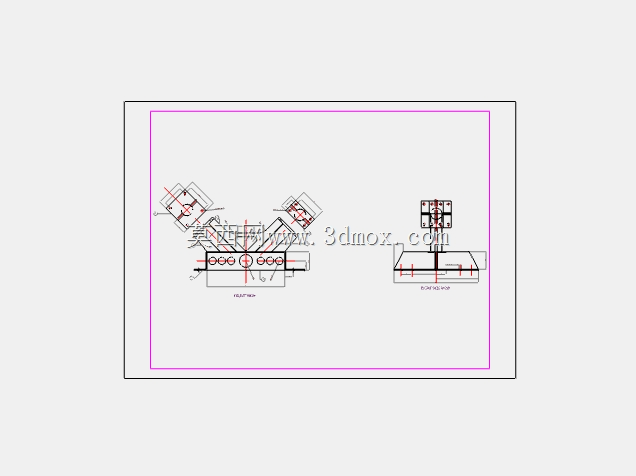

　　在商用车与乘用车辆的动力总成布置环节，发动机支架是衔接动力单元与车身/副车架的核心承载构件，其结构合理性直接决定动力系统的运行稳定性与整车NVH表现。不同于常规刚性连接构件，该支架采用分体式V型布局设计，主体承载面设置多组阵列式安装孔位，可适配不同排量直列、V型发动机的悬置点对接需求，无需额外制作转接板即可完成动力单元的初步定位。从实际装车场景来看，该支架主要应用于前置后驱车型的动力舱布置，安装边界预留了足够的间隙避让发动机排气管路、冷却水管束以及启动电机的装配空间，避免后期运维过程中出现部件干涉问题。

　　支架的两个斜向支撑臂采用等强度变截面设计，根部与主承载基座衔接处做了大圆弧过渡处理，可有效分散发动机运转过程中产生的交变载荷，避免应力集中导致的支架疲劳开裂问题；支撑臂末端的安装面设置了定位销孔，装配时可先通过定位销完成支架与车身纵梁的预固定，再依次打紧连接螺栓，大幅提升总装环节的作业效率。在功能特性层面，该支架除了承担发动机的静态承重作用外，还需缓冲发动机做功过程中产生的往复振动，因此主承载面的安装孔位周边设计了环形凸台结构，可配合橡胶悬置垫实现振动的一级衰减，减少动力振动向驾驶舱的传递路径。

　　设计过程中优先考虑了支架的受力传递路径，将发动机的重力、扭矩反作用力通过斜向支撑臂直接传导至车身纵梁的核心承载区域，避免局部载荷过大导致的车身钣金变形；支架整体采用开放式框架结构，在保证结构强度的前提下尽可能降低自身重量，减少动力总成的非簧载质量，提升整车操控响应性。从安装尺寸来看，主承载基座的横向安装孔距适配多数A级、B级车型的副车架安装点位，纵向支撑臂的高度预留了15mm的调整余量，可通过增减调整垫片适配不同悬置高度的发动机型号，覆盖1.4L到2.5L排量区间的主流民用动力单元。

　　支架的所有安装孔位均采用统一的螺栓规格设计，总装过程中无需更换工具即可完成全部螺栓的打紧作业，降低生产线的工具管理成本；支撑臂侧面预留了传感器安装支座，可后期加装发动机振动监测传感器，实时采集动力单元的运行振动数据，为整车故障诊断提供数据支撑。在结构细节处理上，支架的所有棱边均做了倒角处理，避免装配过程中划伤线束或操作人员，外露的安装面设置了防锈涂层工艺槽，可在电泳工序中保证涂层均匀覆盖，提升支架的耐腐蚀性能，适配多雨、高盐等复杂使用场景。不同于一体式铸造支架，该分体式设计的单个支撑臂可单独更换，若车辆发生轻微碰撞导致单个支撑臂变形，无需更换整个支架总成，大幅降低后期维修成本；支架的主承载面设置了防滑纹路，可增大与悬置垫之间的摩擦力，避免车辆急加速、急减速过程中发动机出现位移错位，保证动力输出轴始终处于设计同轴度范围内，减少传动系统的异常磨损。
