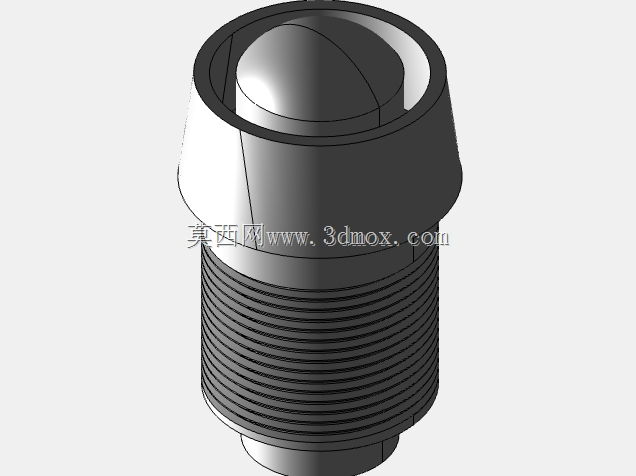

8mm红色不锈钢嵌入式LED指示灯结构

　　这款8mm规格的不锈钢材质红色LED指示部件，是工业设备信号交互体系里的基础终端元件，日常在各类控制柜面板、液压阀组操作台、小型自动化设备的状态反馈点位上都能见到它的身影。做结构设计的时候，首先要考虑的就是安装场景的适配性，工业现场的面板开孔大多遵循标准尺寸规范，8mm的安装直径刚好适配行业内通用的面板开孔规格，不需要额外做扩孔或者定制转接件，现场装配的时候直接卡入或者通过自带的外螺纹锁紧就能完成固定，能大幅减少现场安装的工时消耗。

　　从结构细节来看，主体采用不锈钢材质加工，也就是行业内常说的INOX材质，这种材质的优势在于表面耐锈蚀、抗轻度油污腐蚀，在普通车间的温湿度环境下，长期使用不会出现表层镀层脱落、锈迹污染面板的问题，比普通塑料外壳的指示灯更适合有切削液飞溅、轻度粉尘的机加工车间场景。头部做了圆弧凸起的透光设计，这种曲面结构一方面能扩大光线的散射角度，操作人员在设备侧面45度角的位置也能清晰识别到灯的亮灭状态，不会因为观察角度偏斜出现信号漏看的情况；另一方面圆弧面不容易积灰，日常设备维护的时候用抹布轻轻一擦就能清理掉表面的浮尘，不会像平面透光件那样容易积存油污形成顽固污渍遮挡光线。

　　下部的外螺纹结构是安装锁紧的核心结构，螺纹的公差控制在常规公制螺纹的中等精度等级，和配套的锁紧螺母配合的时候，既能顺畅旋入，又不会出现间隙过大导致指示灯在面板上晃动的问题。设计的时候特意把螺纹段的长度控制在适配1-3mm厚度面板的范围，不管是薄的冷轧钢板控制柜面板，还是稍厚的工程塑料操作面板，都能通过锁紧螺母牢牢固定，不会出现螺纹长度不够锁不紧，或者螺纹过长突出面板背面过多干涉内部走线的问题。

　　作为信号指示元件，它的核心功能是传递设备的运行状态：红色光源在工业信号体系里默认对应故障报警、电源接通、停止状态这类需要操作人员快速识别的信号，红色光的波长较长，在车间普通照明环境下的穿透力更强，哪怕是周围有其他设备的指示灯干扰，也能第一时间被操作人员捕捉到。做三维建模的时候，需要重点把控几个边界尺寸：首先是头部的最大外径，要比安装直径稍大，形成安装限位台阶，安装的时候台阶面贴紧面板外侧，既可以保证安装后外观平整，又能起到一定的防尘防水作用，避免面板外侧的液体顺着安装缝隙流入柜体内；其次是整体的轴向长度，要给背面的接线端子留出足够的操作空间，不能因为本体过长导致柜体内的线槽或者其他元件被顶住，也不能过短导致接线的时候手部操作空间不足。

　　在实际选型应用中，这类小型不锈钢LED指示灯经常被用在气动阀组、小型液压单元的状态反馈点位上，因为这些点位往往靠近设备执行端，容易接触到切削液、润滑油，不锈钢外壳的抗腐蚀能力刚好能适配这类场景，比塑料外壳的指示灯使用寿命更长。设计的时候还要考虑透光件和金属外壳的配合公差，两者之间采用过盈配合加密封胶圈的结构，能达到基础的IP65防护等级，应对日常的飞溅液体完全足够。另外，头部的金属边缘做了小角度的倒角处理，安装的时候不会划伤操作人员的手部，也不会在面板安装孔位置刮掉面板的喷涂层，能保持设备外观的完整性。

　　从建模的细节处理来说，螺纹部分采用标准牙型建模，能直接导出用于机加工的工程图，不需要后续再重新绘制螺纹结构；头部的圆弧透光面做了曲率连续处理，光线透过的时候不会出现局部折射不均的问题，保证发光均匀，没有暗斑。整体结构没有多余的复杂特征，零件数量少，装配关系简单，不管是批量生产加工，还是后期现场维护更换，都能快速完成拆装，不需要特殊的专用工具，只用普通的扳手拧紧锁紧螺母就能完成安装。
