50瓦带安装支架线绕电阻结构设计

　　在工业电控系统、大功率电源模块、伺服驱动回路以及制动泄放单元中，功率型线绕电阻是承担限流、分压、能耗制动、浪涌吸收的核心被动元件，50瓦功率等级的线绕电阻常应用于中小功率工控设备的回路匹配场景，其结构可靠性直接影响整套电控单元的运行稳定性。这款线绕电阻采用圆柱式主体结构设计，核心阻性元件采用合金电阻丝绕制在绝缘瓷基体上，外部包裹绿色绝缘耐温涂层，可在持续带载工况下隔绝外部导电介质，同时具备良好的导热性能，能够将电阻丝工作产生的热量快速传导至外部环境，避免局部过热导致的阻值漂移或绝缘失效。

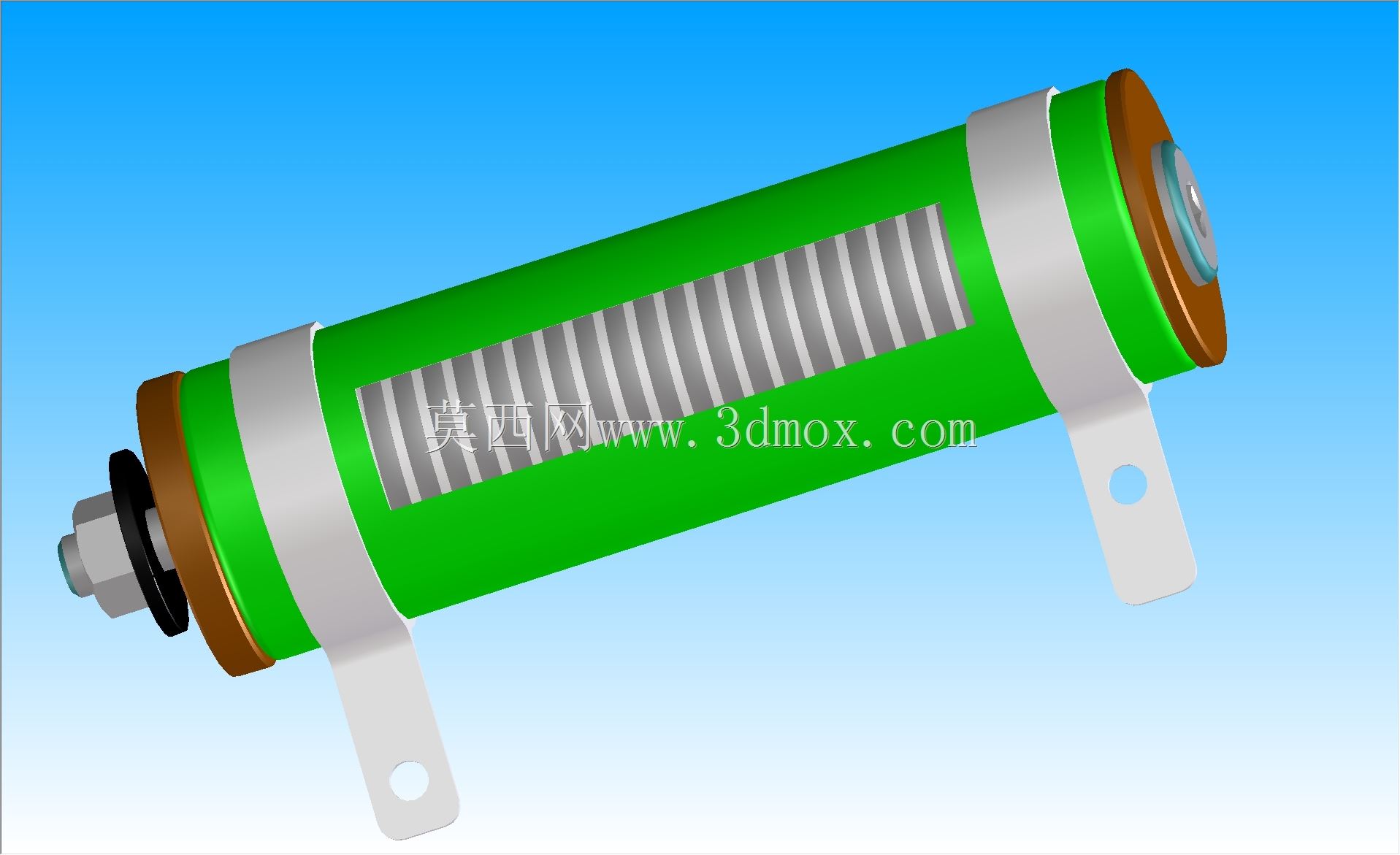

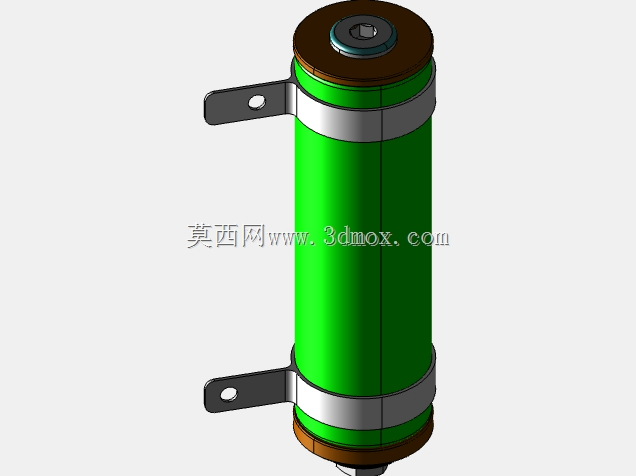

　　电阻两端采用耐高温绝缘端盖封装，上端盖预留内六角安装孔位，可配合紧固件实现电阻轴向的辅助定位，同时端盖与内部瓷基体采用过盈压合配合，能够承受常规工业场景下的振动与冲击载荷，避免端盖松脱导致的内部电阻丝移位。电阻主体上下位置设置两道金属箍圈，箍圈采用冲压成型的镀锌钢板材质，通过压合工艺与电阻主体紧密贴合，两个安装支脚分别从上下箍圈侧向延伸而出，支脚末端预制圆形安装通孔，可直接通过螺栓配合螺母、垫圈将电阻固定在设备安装板或散热支架上，支脚与箍圈为一体化冲压结构，不存在焊接连接的应力薄弱点，能够保证长期带载振动工况下的结构强度。

　　设计过程中优先考虑了安装兼容性，支脚的伸出长度与孔位间距匹配常规工控设备的电阻安装位标准，安装时无需额外制作转接支架，可直接替换同功率等级的同类型线绕电阻，降低设备维护的替换成本。电阻的绝缘隔离垫设置在端盖与安装支脚的配合位置，能够避免金属安装件与电阻内部导电部分形成导通回路，即使在安装面存在导电粉尘或凝露的工况下，也能保证电阻的绝缘性能符合低压电控设备的安全规范。垫圈与螺母采用标准通用紧固件规格，现场安装时无需准备特殊规格工具，使用常规扳手即可完成紧固作业，紧固力矩控制在常规五金件的推荐范围内即可，不会对电阻端盖造成压损。从安装边界来看，这款圆柱型线绕电阻的径向尺寸与同功率等级的瓷壳线绕电阻保持一致，轴向长度预留了端盖紧固件的操作空间，安装时周边预留的散热间隙满足自然对流散热的要求，无需额外加装散热风扇即可达到额定功率下的温升要求，在密闭电控柜内使用时，可根据柜内通风条件适当降额使用，保证长期工作的可靠性。电阻的金属安装支脚具备一定的结构强度，除了承担固定作用外，还可辅助传导电阻主体产生的热量，将部分热量通过安装面传导至设备柜体，提升整体散热效率。

　　在实际选型应用中，这类50瓦线绕电阻可用于变频器的制动泄放回路，在电机减速过程中吸收回馈的电能，避免直流母线电压过压；也可用于大功率电源的分压回路，为采样电路提供稳定的分压比值；还可在充电回路中作为限流电阻，抑制上电瞬间的浪涌电流，保护后端整流元件不受冲击。设计时充分考虑了工业场景的使用环境，外部绝缘涂层具备耐油污、耐轻度腐蚀的特性，在普通工业车间的环境下无需额外防护即可直接安装使用，涂层与内部瓷基体的附着力满足高低温循环工况的要求，不会因温度反复变化出现涂层脱落的问题。电阻两端的金属端盖做了防锈处理，在湿度较高的工况下也不会出现锈蚀导致的接触不良问题，安装支脚的镀锌层厚度满足常规五金件的防腐要求，长期使用不会因锈蚀导致安装松动。
