钮子式电气控制拨动开关结构设计

　　这款钮子式拨动开关是低压控制回路里最常见的手动操作元件之一，日常在小型机电设备、仪器仪表、照明配电回路、工控辅助回路里都能见到它的身影，和按钮开关、旋钮开关的定位不同，它的拨杆操作带有明确的档位到位反馈，操作人员不需要额外观察指示灯，仅凭手部触感就能判断回路通断状态，在需要快速切换通断、不需要保持触点的场景里适配性极强。

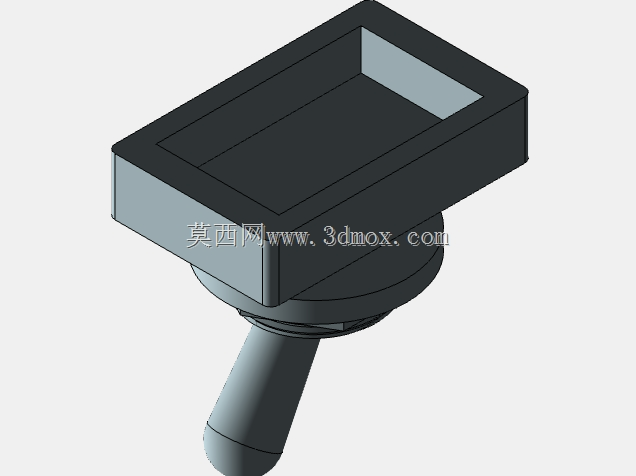

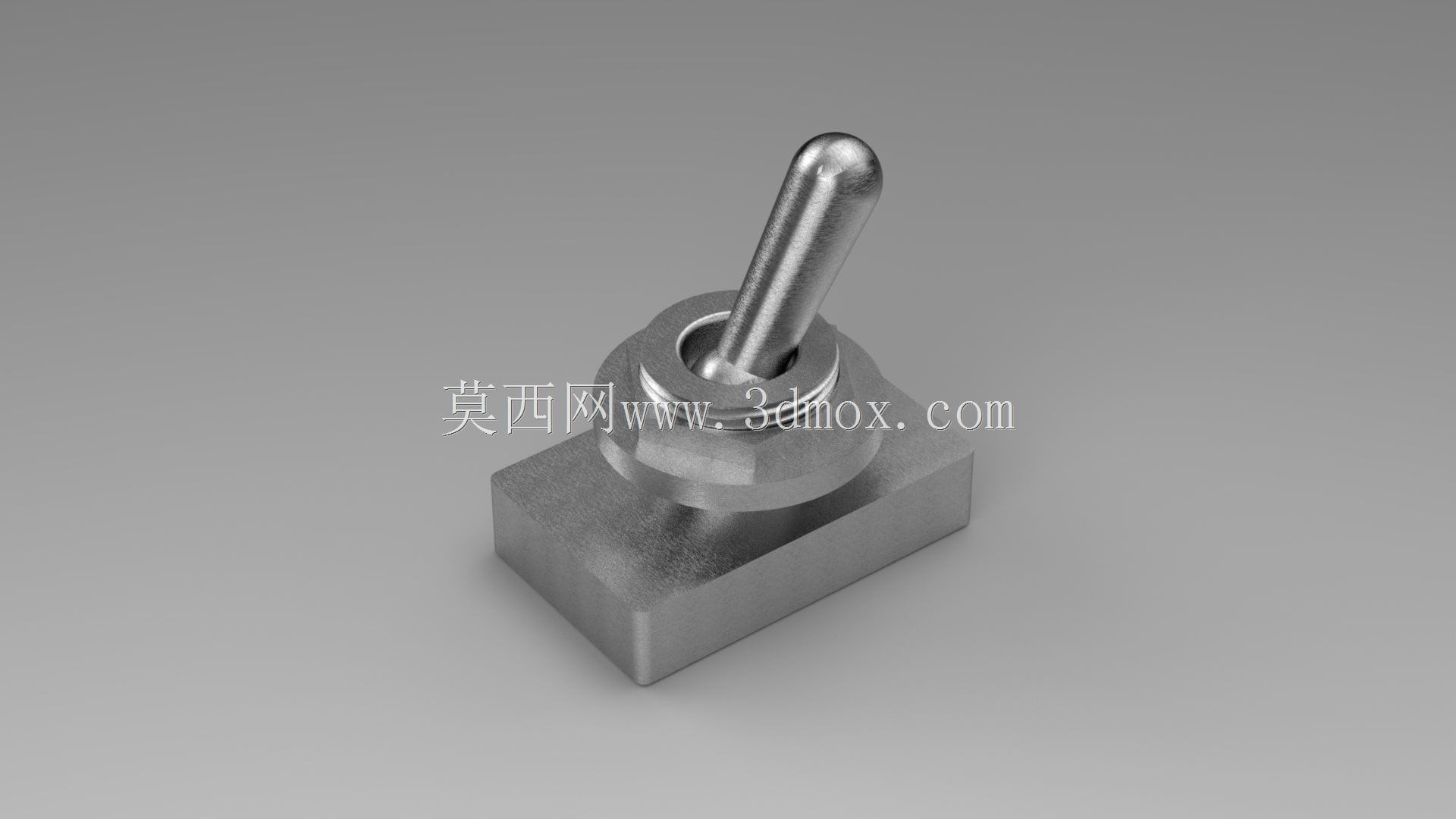

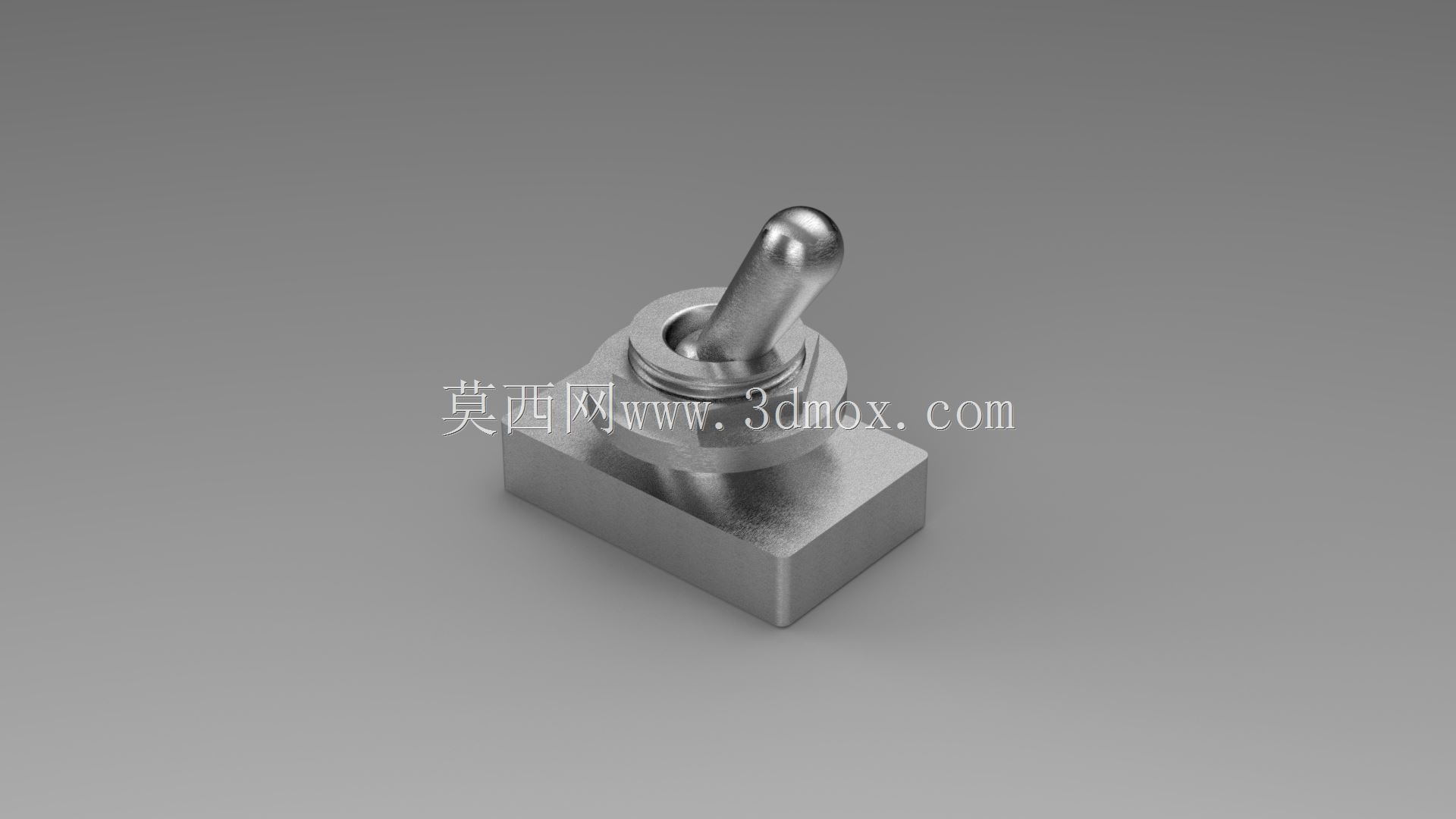

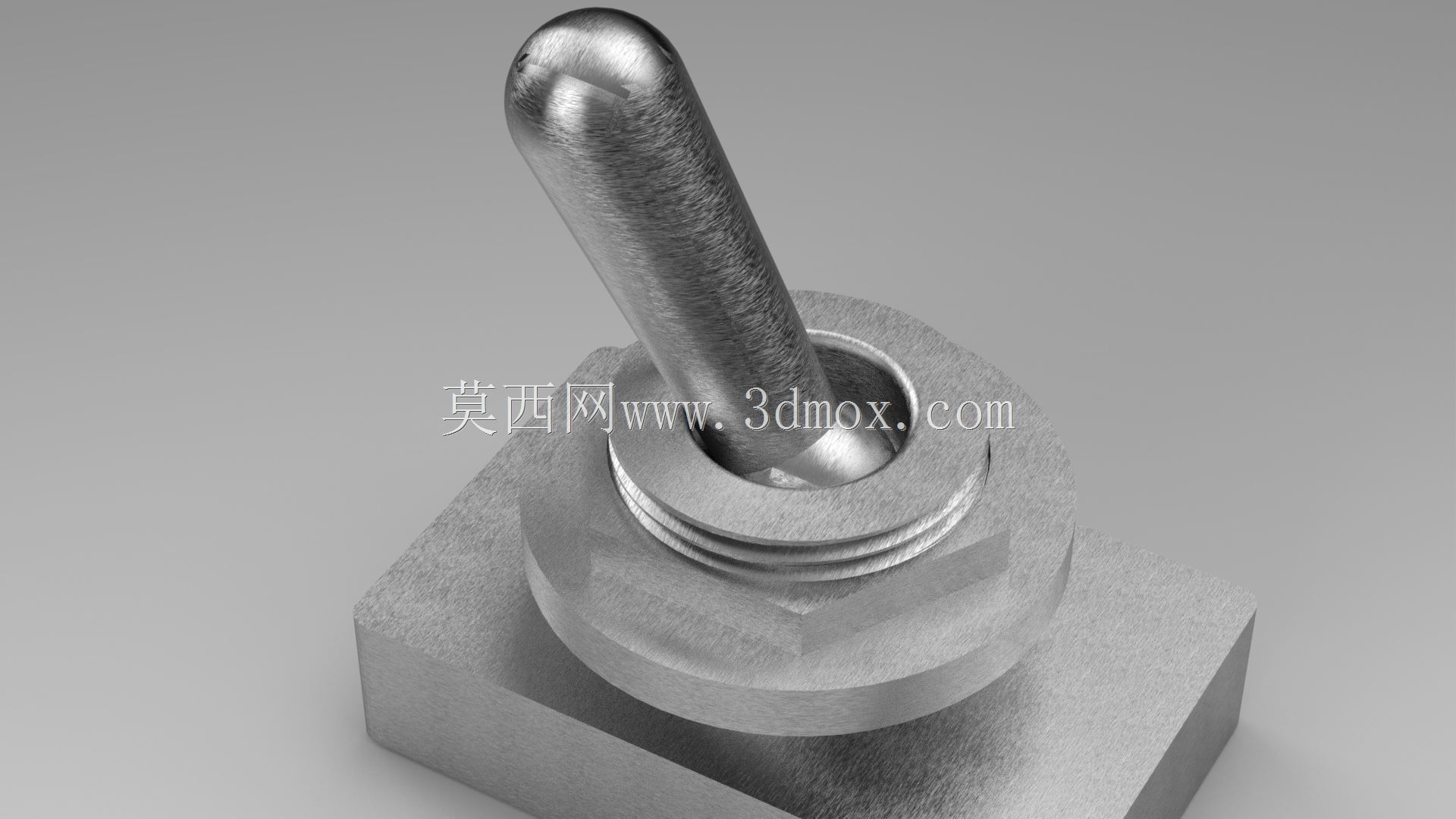

　　从结构设计逻辑来看，这款开关采用了方形安装基座搭配外螺纹安装轴的结构，基座部分做了等厚的方形切边，安装时可以卡在面板的预制方孔内避免跟转，外螺纹段配套锁紧螺母就能完成面板固定，不需要额外打螺丝固定，在厚度1-5mm的设备面板、仪表壳体上都能适配安装。外露的拨杆做了圆头钝化处理，操作时不会划伤操作人员手部，拨杆和基座之间的密封段做了多级台阶结构，既可以预留润滑脂的存储空间减少操作磨损，也能阻挡日常环境里的灰尘、飞溅液体顺着拨杆间隙进入开关内部触点腔，提升日常使用的可靠性。

　　实际选型应用时，首先要确认安装边界：这款开关的面板开孔直径匹配螺纹段外径，方形基座的对边尺寸要小于面板开孔的避让尺寸，避免安装时基座卡滞；拨杆的扳动角度通常在30度左右，安装时要预留足够的操作空间，保证拨杆在两个档位切换时不会被周边的面板凸起、相邻元件干涉，操作力控制在单指可轻松扳动的区间，不会因为操作力过大导致面板变形。内部触点采用了快动式结构设计，拨杆扳动到临界点时触点会快速吸合或断开，减少触点拉弧的持续时间，延长触点的使用寿命，常规款的触点载流量可以满足小功率控制回路的通断需求，不需要额外搭配中间继电器就能直接驱动小型指示灯、微型电磁阀这类低功率负载。

　　建模过程中需要重点关注几个配合公差：拨杆和转轴的配合间隙要控制在合理范围，既要保证扳动时无卡滞，也要避免间隙过大导致档位晃动虚位；安装螺纹的公差要符合普通公制螺纹的标准要求，保证通用锁紧螺母可以顺利旋合；基座底部的接线端子位置要预留足够的接线空间，方便导线压接后不会和设备内部的其他结构件产生挤压。和同类型的面板安装开关相比，这款金属外壳结构的开关抗冲击性能更好，在小型工程机械、户外便携设备、试验台架这类存在轻微振动的使用场景里，不会因为振动导致触点误动作，拨杆的金属材质也耐日常的油污、轻微腐蚀，在车间环境下长期使用不会出现外壳脆化开裂的问题。

　　在不同的应用场景里，这款开关可以适配不同的接线逻辑，两引脚款对应单路通断控制，三引脚款可以实现单刀双掷的回路切换，能够满足电源通断、信号切换、电机正反转点动这类基础控制需求，安装时只需要在面板上开好对应尺寸的安装孔，将开关从面板正面插入，背面旋紧锁紧螺母就可以完成固定，接线时按照引脚标识接入对应回路即可，不需要复杂的调试步骤，日常维护也只需要定期清理拨杆缝隙的积灰，不需要额外加注润滑油，维护成本极低。
