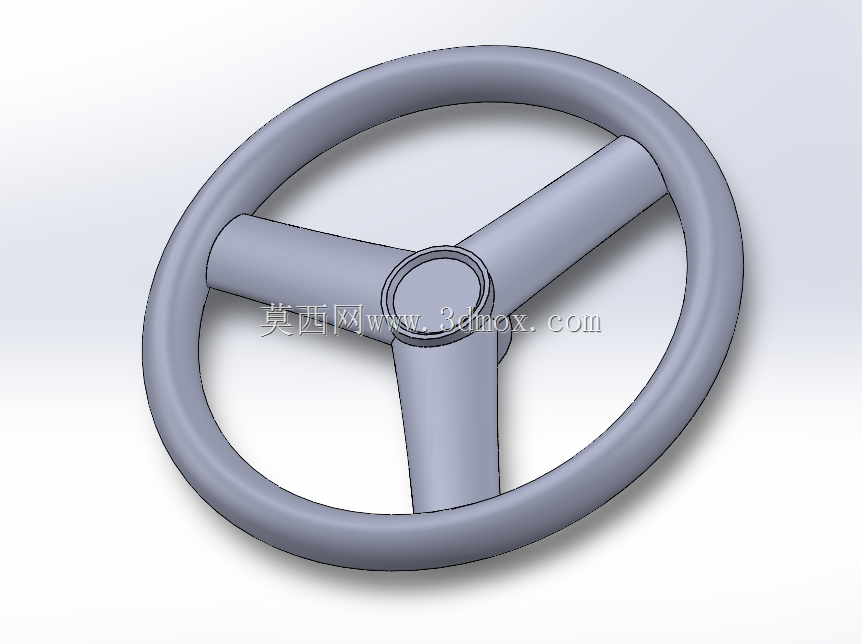

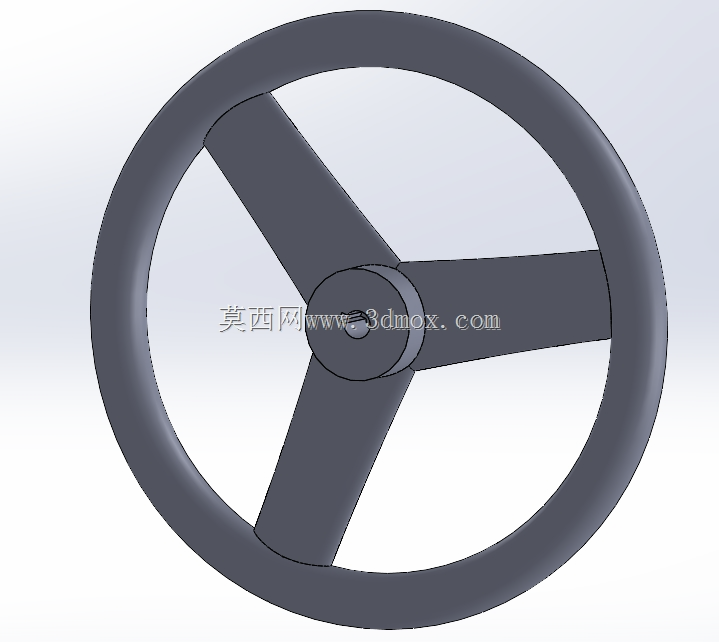

十英寸三辐式手轮转向操作构件

　　三辐的支撑结构不是随便定的，对比两辐结构，三辐在任意转动角度下都至少有一根辐条处于便于施力的方位，不会出现转到特定角度需要抠轮缘发力的情况，而对比四辐结构，三辐的结构重量更轻，铸造或者注塑成型的时候更少出现辐条交汇处的缩孔缺陷，中心轮毂的位置做了阶梯沉槽，这个结构是为了匹配标准直径的柱槽连接轴，安装的时候不需要额外加工定位轴肩，直接把轮毂的沉槽对准轴端的定位销压入即可，轴向定位精度能控制在0.1毫米以内，不会出现转动时的径向窜动。在工业手动操控场景里，这类手轮的应用覆盖范围极广，从低压管路阀门的开度调节，到小型工装夹具的锁紧位移控制，再到轻型输送设备的张紧度微调，都能见到同结构构件的身影。很多一线装配调试人员都有体会，手轮的握持舒适度直接影响长时间操作的疲劳度，轮缘的截面弧度如果做的过于尖锐，连续转动十几分钟就会在掌心压出明显的压痕，这个设计里把轮缘做了等直径的圆弧过渡，握持时的受力面均匀分散，哪怕是戴薄劳保手套操作也不会出现打滑硌手的问题。

　　从安装边界来看，十英寸的外径尺寸是经过多场景验证的，这个直径下手动转动的力臂长度刚好，普通人单手施加十牛的切向力，就能在输出端产生超过12牛米的扭矩，足够应对绝大多数低压阀门调节、小型设备位移微调的扭矩需求，同时整体外径不会过大，不会占用过多的设备面板安装空间，相邻操作构件之间只要预留120毫米以上的净空间，就能避免转动时和旁边的按钮、手柄发生干涉。辐条的截面做了等直径的圆柱过渡，和轮缘、轮毂的连接处都做了大圆角的应力释放设计，很多手轮在长期承受大扭矩操作的时候，最容易断裂的位置就是辐条和轮毂的连接根部，这个位置如果做直角过渡，应力集中系数会超过3，稍微施加过载力就会出现裂纹，大圆角过渡之后应力集中系数能降到1.4以下，哪怕偶尔出现超扭矩操作，也不会突然发生脆性断裂。

　　中心柱槽的直径设定为0.5英寸，这个尺寸是匹配英制系列的调节轴做的，很多进口设备、早年的工业管路阀门用的都是这个规格的连接轴，不需要额外做轴径转换套就能直接安装，柱槽的内壁做了轻微的粗糙度处理，和轴配合的时候不会出现长期转动后的松动打滑，也不会因为配合过紧导致安装拆卸困难。实际使用的时候，这类手轮不需要额外做表面防滑处理，轮缘的光滑表面在沾了少量切削液、灰尘的情况下，依然能保持足够的握持摩擦力，日常维护只需要定期清理轮毂位置的积尘，不需要加注润滑油，因为手轮和轴之间是刚性连接，没有相对转动的摩擦副，长期使用也不会出现磨损松旷的问题。

　　很多设计新手做手轮结构的时候，容易一味追求大直径来获得更大的扭矩，却忽略了大直径手轮带来的操作空间占用问题，十英寸的尺寸平衡了操作力和安装空间的矛盾，在设备面板布局的时候，不管是侧装、正装还是倾斜安装，操作人员站在正常操作位置，手臂自然伸出就能刚好握住轮缘，不需要侧身或者抬臂操作，符合人机工程学的操作范围。三辐条的均匀分布也让整个手轮的转动惯量非常均衡，转动的时候不会出现偏重的情况，微调开度的时候能精准控制转动角度，不会因为重心偏移导致转过设定位置，在需要精准调节开度的阀门工况下，这种均衡的转动惯量能让操作人员清晰感知到转动的角度反馈，哪怕是零点几毫米的阀瓣位移，都能通过手轮的转动阻力变化感知到。
