带曲面纹理的储水承压瓶体结构设计

　　该储水瓶体作为流体管路系统中的储水功能部件，主要应用在减压阀配套的流体稳压回路中，承担介质暂存、压力缓冲的核心作用，在民用供水、小型工业流体输送、实验台流体回路等场景中均有适配空间。从实际工况来看，这类储水部件需要承接上游减压阀输出的带压流体，既要保证足够的储水容积来平抑管路内的压力波动，避免下游出水端出现压力骤变带来的水锤冲击，也要兼顾自身结构强度，耐受长期带压工作下的应力疲劳。

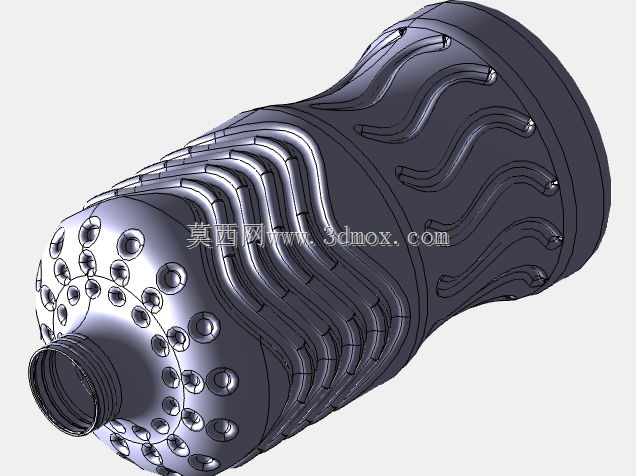

　　从结构设计思路来看，瓶体整体采用变径回转体基础构型，靠近接口端的小直径段设置标准外螺纹接口，可直接与减压阀的出水端螺纹旋合装配，接口处预留的密封台阶面可适配O型圈或者平面密封垫，保证装配后的密封可靠性，避免带压工况下出现渗漏。瓶身主体段采用外扩的渐变曲面过渡，在有限的安装长度内最大化拓展内部储水容积，同时曲面过渡段没有尖锐的棱角转折，可有效降低流体在腔体内流动时的局部阻力，减少紊流带来的振动和噪音。

　　瓶身外表面设计的连续波浪形凸起筋条，并非单纯的外观装饰结构，从结构力学角度分析，这类沿瓶身轴向延伸的曲面筋条，可在不额外增加瓶体壁厚的前提下，大幅提升薄壁瓶体的环向抗变形能力，抵消内部水压带来的环向张应力，避免长期承压下瓶身出现鼓胀变形。靠近接口端的端面上均匀排布的多组凹坑结构，一方面可以作为装配时的防滑卡位，方便安装时借助工装卡紧端面完成螺纹旋紧操作，另一方面这类离散的凹坑结构也能打散端面处的应力集中，避免螺纹连接段的应力向瓶身主体传递时出现应力突变导致的开裂风险。

　　从安装边界来看，瓶体最大外径处于瓶身中段位置，安装时需要预留足够的径向空间避免与周边管路、支架发生干涉，整体轴向长度较短，可适配紧凑安装空间下的减压阀配套需求，接口端的螺纹规格匹配常规减压阀出水端的通用接口尺寸，无需额外加工转接头即可完成装配。瓶体内部腔体为光滑过渡曲面，没有死角结构，可避免长期储水过程中出现杂质沉积，方便后期维护时的腔体冲洗。

　　在实际选型适配时，需要注意该储水部件的承压能力要与回路的额定工作压力匹配，其曲面筋条的设计已经针对常规供水压力做了结构优化，可满足长期静水压下的强度要求，同时瓶身的曲面构型也能在低温环境下，预留一定的冰胀变形余量，降低低温冻裂的风险。不同于普通民用储水瓶，该结构的设计完全围绕工业流体回路的工况需求展开，每一处表面结构都对应实际的功能需求，没有冗余的装饰性设计，所有曲面特征都可通过常规三维建模软件的曲面造型功能完成构建，后续开模或者机加工时的工艺可行性也在设计阶段做了充分考量，拔模斜度、壁厚均匀性都符合常规加工工艺的要求，不会出现无法脱模或者壁厚不均导致的加工缺陷。
