内燃机密封用油底壳垫片结构设计

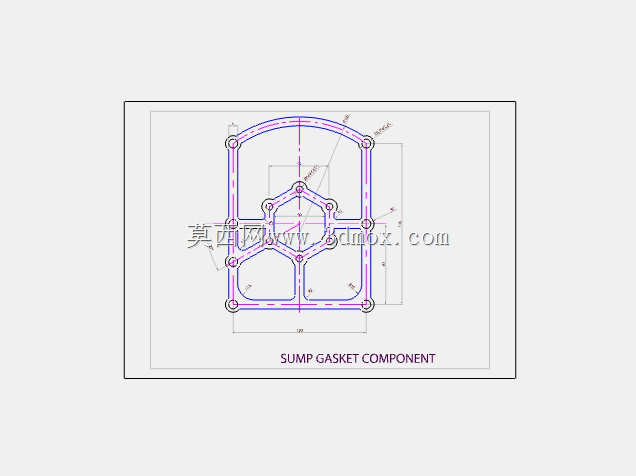

　　从实际应用场景来看，这类垫片广泛适配小排量乘用车内燃机、小型通用动力汽油机以及部分工业柴油机的油底壳结合面，工作过程中需要长期接触温度在-40℃到120℃区间波动的润滑油，同时承受曲轴箱内的正负压力交变冲击，还要抵御机油添加剂的长期腐蚀，因此结构设计阶段需要充分结合压紧力分布特性做轮廓优化。设计过程中首先要完成结合面的轮廓提取，完全贴合缸体下平面与油底壳上沿的安装边界，外围轮廓严格避让周边的发动机悬置安装点、机油标尺插管位置、机油集滤器的安装空间，内部轮廓则要避开曲轴平衡块的回转运动轨迹，防止发动机运行过程中运动部件与垫片发生干涉。在动力总成的密封系统设计中，油底壳垫片是承担曲轴箱下部密封、防止润滑油泄漏、阻隔外界杂质进入润滑回路的核心静密封元件，其设计合理性直接影响内燃机的运行可靠性与维保周期。这类垫片的安装边界完全匹配油底壳与缸体下平面的结合轮廓，整体采用异形仿形结构，沿结合面的螺栓分布轨迹设置连续的密封筋，所有螺栓过孔位置都做了局部密封强化处理，避免螺栓压紧力分布不均导致的局部密封失效。

　　密封筋的布局采用双道连续闭环结构，主密封筋沿螺栓孔中心连线的内侧布置，副密封筋设置在主密封筋外侧，两道密封筋之间预留微量的储油空间，即使少量润滑油突破第一道密封，也会被第二道密封筋阻隔，不会出现外漏问题。所有螺栓过孔位置都做了环形凸台设计，凸台高度比密封筋高0.1mm左右，确保螺栓拧紧时，压紧力首先作用在螺栓孔周边的凸台上，逐步向整个密封面传递，避免垫片局部被压溃或者压紧力不足。从尺寸匹配角度，垫片的整体厚度根据密封面的平面度公差确定，当结合面的平面度公差在0.1mm以内时，垫片基础厚度设置为1.5mm，密封筋的压缩量控制在厚度的20%-30%区间，既保证足够的密封比压，又避免垫片过度压缩失去回弹能力。

　　针对不同的使用场景，垫片的材质选型会有差异，日常民用动力场景多采用耐油橡胶与冷轧钢板复合的夹钢垫片，兼顾密封弹性与结构强度，重载工业动力场景则会在垫片表面增加聚四氟乙烯涂层，降低密封面的摩擦系数，减少多次拆装对垫片的损伤。实际安装过程中，这类垫片对螺栓拧紧顺序有明确要求，需要从结合面中间位置的螺栓开始，按照对角顺序逐步拧紧到规定扭矩，避免单侧压紧导致垫片移位或者密封筋压合不均。很多现场出现的油底壳漏油问题，往往不是垫片本身的结构缺陷，而是安装时拧紧顺序错误、扭矩超标导致垫片局部压裂，或者结合面清理不彻底残留旧胶、杂质导致密封面存在间隙。在建模阶段，需要重点校验垫片轮廓与周边部件的间隙值，正常情况下垫片外围与周边悬置支架的间隙要保持在3mm以上，内部轮廓与曲轴平衡块的静态间隙要大于5mm，考虑到发动机运行过程中的振动位移，动态间隙不能小于2mm，防止运行过程中出现部件磕碰。另外，垫片的放油口位置要与油底壳的放油螺塞位置完全对正，不能出现遮挡放油通道的问题，部分带机油液位传感器安装座的油底壳，还要在对应位置预留传感器的过孔与局部密封结构，确保传感器安装位置的密封可靠性。

　　这类垫片的密封性能验证通常需要通过冷热冲击试验、压力循环试验、耐油老化试验等多个环节，在-40℃的低温环境下保持4小时后快速升温到120℃保持4小时，完成100个循环后检查密封面无泄漏，同时在1.5倍的额定曲轴箱压力下保压30分钟无渗漏，才能满足实际使用要求。很多设计人员在初期建模时容易忽略垫片的压缩回弹特性，直接按照刚体结构做干涉检查，往往会出现实际装配后垫片压缩导致间隙不足的问题，因此在三维建模时需要将垫片设置为可变形体，模拟螺栓拧紧后的压缩变形量，复核所有周边间隙是否满足设计要求。另外，垫片的边角位置都做了R2以上的圆角过渡，避免应力集中导致垫片在压紧过程中出现开裂，所有的孔位边缘都做了去毛刺处理，防止安装过程中划伤结合面或者密封胶层。对于需要反复拆装的维保场景，这类垫片的结构设计还会预留2个定位销孔，安装时先通过定位销将垫片固定在缸体的定位点上，再安装油底壳拧紧螺栓，避免安装过程中垫片移位导致密封失效，定位销孔的位置通常设置在结合面的对角位置，孔径与缸体上的定位销采用间隙配合，既方便安装定位，又不会因为定位过紧导致垫片拆装困难。
