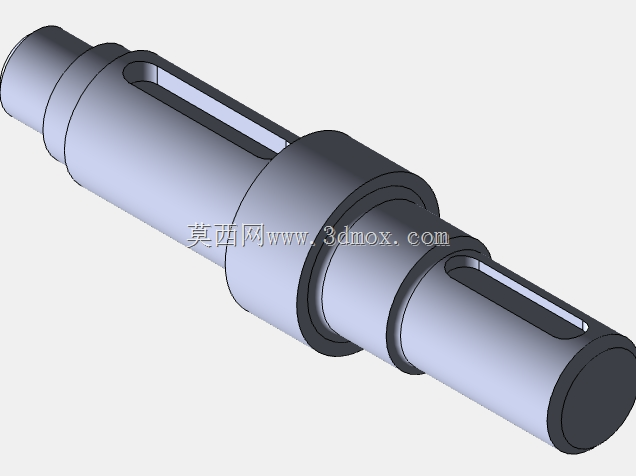

带键槽阶梯式传动连接轴结构设计

　　这类阶梯式带键槽的轴件，是机械传动系统里承担扭矩传递、零部件定位支撑的核心基础件，日常在阀门驱动机构、中小型减速机、仪表类传动模组里都能见到它的身影，尤其是减压阀这类需要精准控制阀芯行程、传递调节扭矩的场景，对轴件的同轴度、键槽配合精度都有明确的工程要求。从结构设计逻辑来看，采用阶梯变径的结构并非随意设置，每一段轴径的尺寸都对应着不同的安装配合需求：两端较细的轴段通常用来装配轴承或者轴套，作为整根轴的旋转支撑位，中间直径更大的轴肩一方面承担轴向定位的作用，限制装配在轴上的齿轮、凸轮或者阀芯连接件的轴向窜动，另一方面也能在轴承受交变扭矩的时候，优化应力分布，避免轴径突变位置出现应力集中导致的疲劳断裂。

　　轴身上开设的两处键槽，是扭矩传递的核心配合结构，设计时键槽的宽度、深度都严格对应平键的国标尺寸，装配时平键嵌入轴槽和轮毂槽之间，依靠侧面的挤压来传递旋转扭矩，相比过盈配合的连接方式，键连接的装拆便利性更好，也能在过载时通过键的剪切破坏来保护其他更昂贵的传动部件，属于机械传动里非常成熟的安全连接结构。在实际安装边界的考量上，这类轴的轴向尺寸需要匹配安装腔体的内部空间，两端轴头的伸出长度要预留轴承端盖、密封件的安装位置，轴肩的过渡圆角也有明确的尺寸要求，不能随意做尖角处理，否则在长期受交变载荷的工况下，圆角位置会成为应力集中的薄弱点，大幅缩短轴的使用寿命。

　　从选材和加工逻辑来说，这类传动轴通常会选用45号钢或者40Cr调质处理，表面硬度控制在合理区间，既保证芯部有足够的韧性承受冲击载荷，也让轴颈、键槽位置有足够的耐磨性，应对长期旋转摩擦的损耗。设计建模的时候，需要优先保证各段轴径的同轴度公差，键槽的对称度公差也要控制在合理范围，否则装配时会出现平键装不进去、轮毂偏摆的问题，直接影响整个传动机构的运行平稳性。很多刚入行的结构设计人员在做这类轴件的时候，容易忽略轴端的倒角设计，实际上轴端的C型倒角不仅能引导装配时的轴承、轮毂顺利套入，还能去除加工时产生的毛刺，避免装配过程中毛刺脱落进入配合面造成磨损。另外，轴上配合面的表面粗糙度也有区分，和轴承、轮毂配合的轴段粗糙度要求更高，非配合面的粗糙度可以适当放宽，在满足使用要求的前提下控制加工成本。在减压阀这类流体控制设备里，这根轴的一端连接手动调节轮或者电动执行器，另一端连接阀芯的驱动结构，旋转时带动阀芯升降或者旋转，来调整阀门的过流面积实现压力调节，这就要求轴在传递扭矩的过程中不能有明显的周向间隙，否则会出现调节滞后、压力控制精度不足的问题，所以键槽和键的配合公差通常会选过渡配合，既保证装拆方便，又尽可能减小传动间隙。

　　实际运维过程中，这类轴的常见失效形式除了之前提到的应力断裂，还有键槽的挤压磨损、轴颈位置的轴承跑圈磨损，所以在设计时除了尺寸精度的考量，还要考虑后期维护的便利性，轴上的定位台阶高度要足够，方便轴承拆卸工具的卡爪着力，避免后期维护时无法顺利拆下轴承造成整个轴件报废。从三维建模的实操角度来说，做这类轴件不需要复杂的曲面操作，重点是对尺寸公差、形位公差的标注逻辑要清晰，每一个尺寸的设置都要对应实际的装配需求，不能只画外形不考虑加工和装配的可行性，比如键槽的位置不能太靠近轴肩，否则加工键槽的时候铣刀会碰到轴肩，造成加工干涉，这些细节都是实际工程中反复验证过的设计要点。
