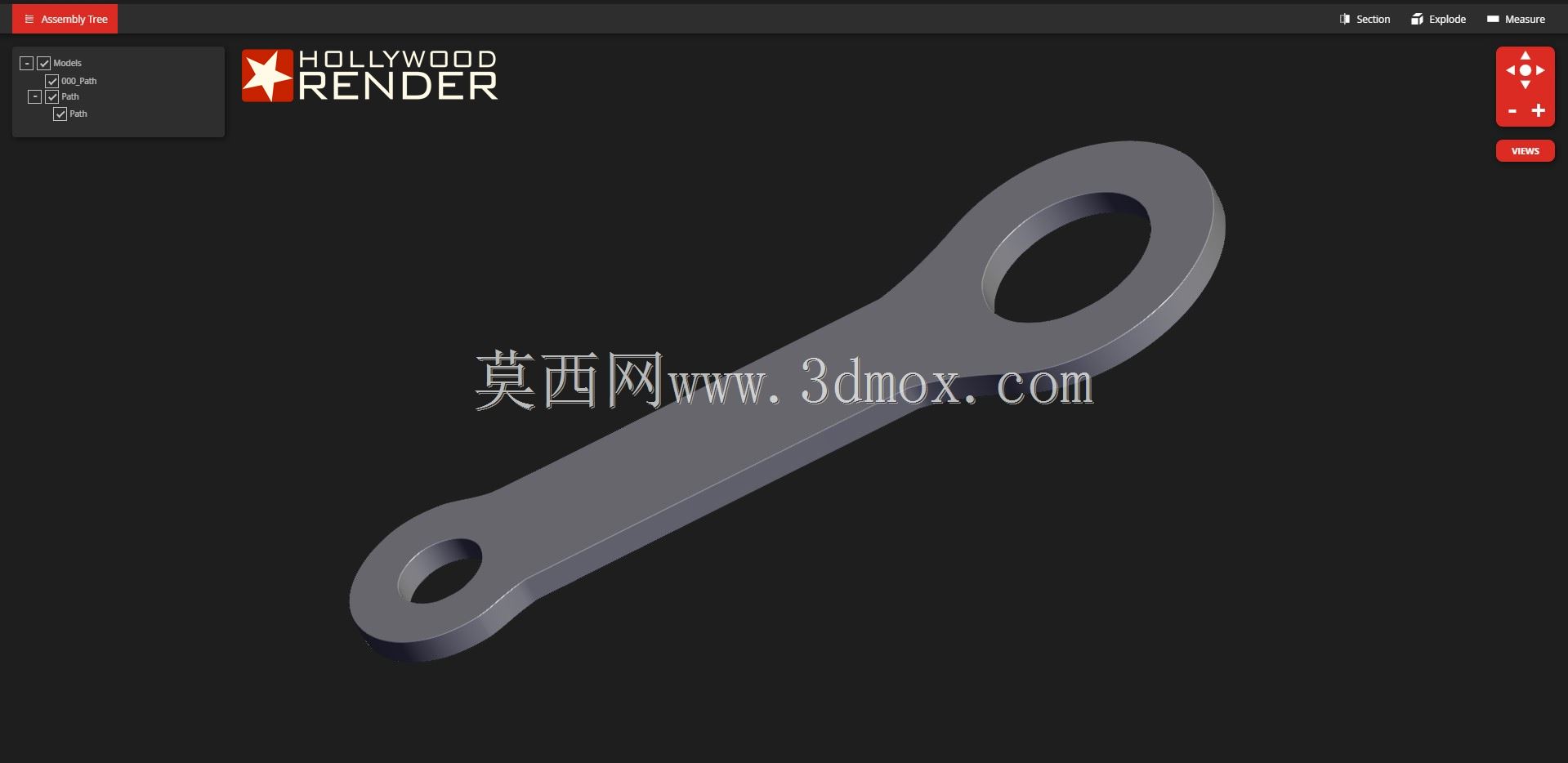

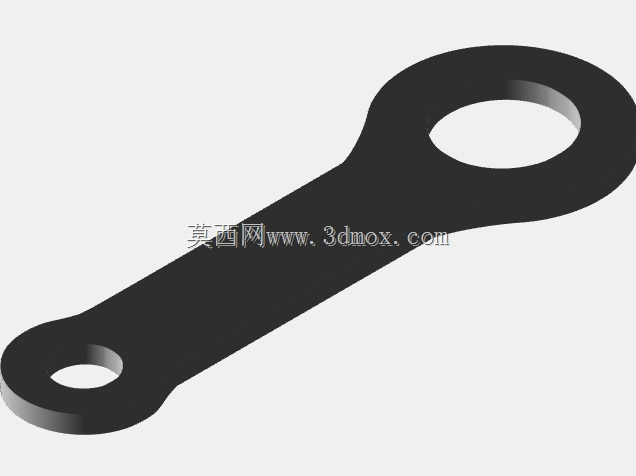

减压阀配套双臂式传动连接臂结构

项目分类:阀门 发布时间:2024-12-12 ID:843310
  • 减压阀配套双臂式传动连接臂结构
  • 减压阀配套双臂式传动连接臂结构

  在工业流体控制管路系统中,减压阀作为压力调控的核心元件,其内部的动作传递精度直接决定了出口压力的稳定性,而这类双臂式连接臂正是减压阀阀杆与调压执行组件之间的关键传力构件。不同于常规的单孔连杆,该零件两端均设计为同轴度要求极高的环形铰接孔位,中间为等截面长条形臂身,整体承担着将调压膜片的线性位移同步传递至阀瓣启闭端的作用,在低压流体输送管网、工业燃气调压柜、小型空压机压力输出端这类对压力波动敏感的场景中,这类连接臂的结构刚性与铰接间隙直接影响减压阀的调压响应速度与压力控制偏差。

  从实际装配边界来看,该连接臂的两端铰接孔分别适配阀杆端与膜片拉杆端的标准圆柱销轴,孔位内径公差需控制在H7级精度区间,避免铰接间隙过大导致的压力调控迟滞,同时臂身长度需严格匹配减压阀阀体内部的安装腔室深度,过长会导致臂身在动作过程中与腔体内壁发生运动干涉,过短则会造成阀瓣启闭行程不足,无法实现全流量区间的压力调节。臂身截面采用扁平矩形结构设计,既保证了沿传力方向的抗弯强度,又尽可能压缩了垂直于传力方向的结构厚度,适配减压阀内部紧凑的安装空间,避免占用过多阀腔容积影响流体通流效率。

  设计过程中首先需要核算的是传力工况下的结构强度,减压阀在额定工作压力下,膜片受到的介质推力会全部通过连接臂传递至阀瓣端,因此臂身与两端孔位的过渡区域采用大圆角平滑过渡,消除应力集中点,避免长期往复动作过程中出现疲劳断裂问题。两端铰接孔的端面设计有一定的沉台余量,用于装配自润滑轴套,减少往复摆动过程中的铰接磨损,延长零件的整体使用寿命,无需频繁拆解阀体检修更换内部构件。

  从实际应用的适配性来看,该连接臂的结构形式不仅适用于直接作用式减压阀的内部传动,在部分小型杠杆式溢流阀、节流阀的手动调节机构中也可通用,只要铰接孔位尺寸与臂身传力行程匹配,即可实现跨阀型的零件通用化替换,降低工业阀门的备件储备品类。建模过程中对臂身的所有棱边均做了微小倒角处理,既避免零件加工完成后锐边划伤装配人员,也减少了零件在阀腔内部动作时对密封件的意外剐蹭,防止密封件提前破损引发介质泄漏问题。

  在装配逻辑上,该连接臂安装时需保证两端孔位的轴线平行度误差控制在0.02mm以内,否则会在往复摆动过程中产生额外的侧向扭力,加剧销轴与孔位的偏磨,同时会导致阀瓣启闭动作卡涩,出现压力调控失灵的问题。臂身表面采用氧化发黑处理,在不增加零件尺寸厚度的前提下提升防锈能力,适配阀腔内部可能存在的凝露、微量介质腐蚀的工作环境,保证零件在长期使用过程中不会因锈蚀出现铰接卡滞问题。不同于外露的传动连杆,这类阀内连接臂不需要过高的表面光洁度,只要保证尺寸精度与形位公差满足要求即可,能够在满足使用性能的前提下合理控制加工成本,适配工业阀门大批量生产的成本控制需求。
