梳齿形条状间隔排列机械构件

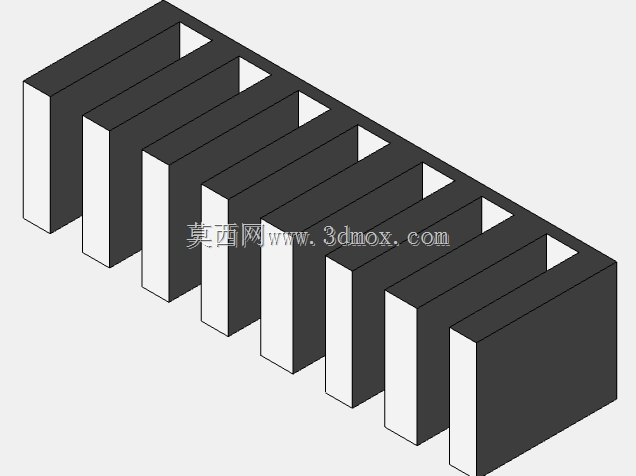

　　这类梳齿形态的条状间隔构件，在工业现场的物料分隔、工装定位场景中应用十分广泛，不少自动化产线的料道分隔、工装夹具的间距调节模块里，都能看到同结构原理的零件身影。从结构形态来看，零件整体为长条形基座搭配等距排布的立式隔片，相邻隔片之间形成宽度一致的矩形槽位，槽体的平行度、相邻槽的间距公差是这类零件设计时的核心管控点，一旦槽位间距偏差超过0.1mm，就可能出现物料卡滞、定位偏移的问题，直接影响产线运行的顺畅度。

　　设计这类零件时，首先要匹配对应工位的物料外形尺寸，隔片的突出高度需要比被分隔物料的放置高度高出2-3mm，避免物料在输送或定位过程中从槽位脱出；隔片的厚度则要根据受力情况确定，如果仅做轻质物料的分隔，隔片厚度可以取2-3mm，若需要承受工装压紧时的侧向力，厚度需要提升至5mm以上，同时在隔片与基座的连接位置做R角过渡，减少应力集中带来的断裂风险。基座部分的厚度通常不小于隔片高度的二分之一，保证零件整体的刚性，避免安装后出现基座翘曲导致槽位错位的问题。

　　从安装边界来看，这类零件的基座底面为安装基准面，设计时需要保证底面的平面度公差在0.05mm以内，通常会在基座上预留沉头安装孔，孔位间距根据安装基板的T型槽或螺纹孔位置匹配，安装时通过沉头螺钉将零件固定在工装基板或料道侧板上，沉头孔的深度需要保证螺钉拧紧后头部不高出基座底面，避免安装时出现基准面贴合不实的问题。零件的总长度需要根据工位的排布需求确定，单根零件的槽位数量通常设计为8-12个，过长的零件在加工和安装时容易出现变形，多工位需求时可以采用多根拼接的方式安装，拼接位置需要选在两个隔片之间的基座段，避免拼接缝落在槽位内部影响物料放置。

　　实际应用中，这类零件的材质选择也和使用场景直接相关，普通车间常温环境下使用的分隔件，可以选用45号钢做表面发黑处理，兼顾成本和耐磨性；如果是在食品加工、医药包装这类有防腐要求的场景，通常会选用304不锈钢材质，表面做抛光处理避免积尘；如果是用于电子元件的定位工位，为了避免静电损伤元件，还会选用POM或防静电尼龙材质加工，同时控制隔片边缘的毛刺，防止刮伤元件表面。

　　在建模过程中，这类等距排布的结构优先采用阵列特征完成，先做出单个隔片和基座的基础特征，再通过线性阵列生成全部隔片，阵列时需要注意第一个和最后一个隔片与基座端面的距离，通常会留3-5mm的实体边，避免端部隔片受力时出现崩缺。所有隔片的侧边需要做0.2mm的倒角处理，既可以去除加工毛刺，也能在物料放入槽位时起到导向作用，降低物料放入时的对位难度。槽位的底部与基座连接的位置，根据加工工艺不同做对应处理，如果是铣削加工的金属件，可以留0.5mm的内R角，减少铣刀加工时的应力损耗；如果是注塑加工的塑料件，则需要做更大的脱模斜度，保证零件注塑成型后可以顺利脱模。

　　这类零件虽然结构看似简单，但在实际产线运行中直接影响物料定位的准确性，不少产线出现的物料卡滞、定位不准问题，追根溯源都是这类间隔零件的尺寸公差或安装精度不达标导致的，设计时需要结合实际工位的受力、物料尺寸、安装环境综合考量参数，不能只照搬外形忽略实际使用的工况需求。
