适配ESP32与PIR传感器的IoT套接安装座

　　在民用及商用IoT感知终端的布设场景中，传感单元与主控模块的集成安装一直是现场施工、设备运维阶段需要重点考量的环节，这款适配ESP32主控与PIR人体感应传感器的套接安装结构，正是针对小体积分布式感知节点的安装需求完成的结构设计。从实际落地场景来看，这类集成套接座多用于室内空间的人体存在感知点位，比如办公区域的智能照明触发节点、公共走廊的人流统计终端、居家场景的安防感应模块、无人值守区域的设备触发单元，这类场景普遍要求安装结构隐蔽、固定牢靠，同时能给内部电子元件提供足够的防护，避免落灰、意外磕碰带来的元件损坏或接触不良问题。

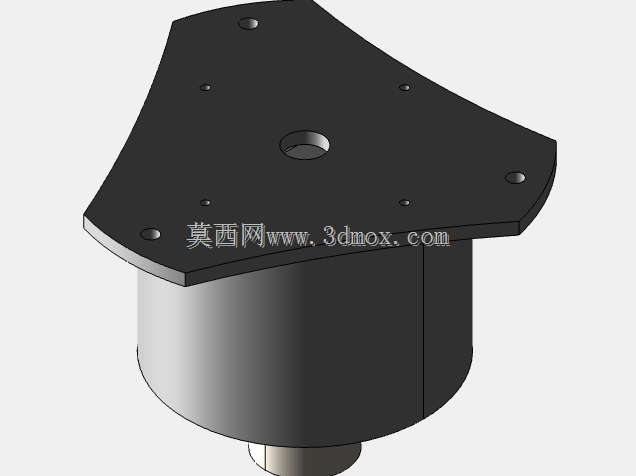

　　设计阶段首先围绕内部元件的排布做了空间预留，套接座下部的筒状腔体刚好容纳ESP32主控板与PIR传感模块的叠装结构，腔体侧壁预留了走线槽位，方便供电线路、信号传输线路的引出，不会出现线路挤压弯折导致的绝缘层破损、信号干扰问题。上部的异形安装法兰没有采用常规的圆形或方形结构，而是根据布设点位的常见安装基面做了轮廓优化，三个边角位置的固定孔位适配常用的自攻螺丝规格，不管是安装在墙面86盒预留位、吊顶石膏板基面还是设备壳体的预留平面，都能找到对应的固定点位，不需要额外做转接件加工。法兰中心位置的预留孔位刚好对准PIR传感器的感应窗口位置，安装后不会遮挡传感器的探测角度，保证120度锥角的探测范围不会被结构件遮挡，避免出现探测盲区。

　　从安装边界来看，下部筒状结构的外径控制在常规传感终端的通用尺寸范围内，凸出安装基面的高度不会超过常规烟感探测器的凸出尺寸，安装在墙面或顶面时不会显得突兀，能和周边的装修饰面保持协调。法兰盘的厚度经过受力校核，在三个固定点锁紧的情况下，即使长期处于温差变化较大的环境（比如靠近空调出风口、窗边的点位），也不会出现法兰翘曲、固定松动的问题，筒身和法兰的连接位置做了圆角过渡，既可以消除注塑加工时的应力集中问题，也能避免安装维护时尖锐边角划伤施工人员。

　　结构设计上还考虑了元件装配的便捷性，筒身内部做了一圈限位台阶，ESP32主控板可以直接卡在台阶位置，不需要额外打胶固定，后期维护更换元件时只需要拆开上部法兰的固定螺丝，就能直接取出内部的电路板，不需要破坏整个安装结构。PIR传感器的位置在筒身上部靠近法兰的位置，感应面和法兰中心孔齐平，外面可以配套加装菲涅尔透镜，透镜可以直接卡在法兰中心孔的卡槽内，不需要额外粘接，装配效率比常规的粘接固定方式提升不少。

　　针对户外半开放场景的使用需求，法兰和安装基面接触的位置预留了密封胶圈的安装槽，安装时在槽内放置对应尺寸的橡胶密封圈，就能达到IP54级别的防护能力，阻挡日常的溅水、灰尘进入腔体内部，保证电子元件在半户外的走廊、阳台点位也能稳定工作。筒身的壁厚均匀，不管是采用3D打印打样验证，还是开模做注塑批量生产，都不会出现壁厚不均导致的缩痕、变形问题，适合从原型验证到批量落地的全流程开发需求。

　　实际选型使用时，需要注意安装基面的平整度，如果基面存在超过1mm的凹凸差，需要在固定点位置加垫片调整，避免法兰锁紧后出现变形导致密封失效；筒身内部的空间刚好容纳常规尺寸的ESP32开发板与PIR模块，如果需要加装额外的通讯模块（比如LoRa模块、4G通讯板），可以适当调整筒身高度，现有法兰的固定孔位可以通用，不需要重新设计安装结构。这款套接结构没有多余的装饰性设计，所有结构特征都服务于元件固定、安装便捷、防护可靠这几个核心需求，没有冗余的加工特征，不管是小批量3D打印制作用于项目原型验证，还是开模量产用于规模化的IoT项目布设，都能控制好加工成本与装配效率。
