适配4mm直径螺钉的塑料夹持固定件

　　在小型机电设备装配、仪器仪表内部走线与元件固定场景中，这类适配4mm直径螺钉的塑料夹持件是很常见的小尺寸连接结构，很多刚入行的结构设计人员容易忽略这类小零件的细节设计，往往到装配阶段才会出现干涉、夹持力不足、安装对位困难的问题。从实际使用场景来看，这类塑料夹常被用在低压电气柜内部线束辅件固定、小型传感器安装座的快速锁紧、3D打印设备的送丝管路定位、桌面级自动化设备的薄钣金件快速拼接工位，不需要额外的螺母配合，依靠自身塑料的弹性形变就能卡在对应安装位，再穿入4mm螺钉完成锁紧，相比传统的螺钉加螺母的组合，能减少一半的装配工时，尤其适合小批量设备试制阶段的快速迭代装配。

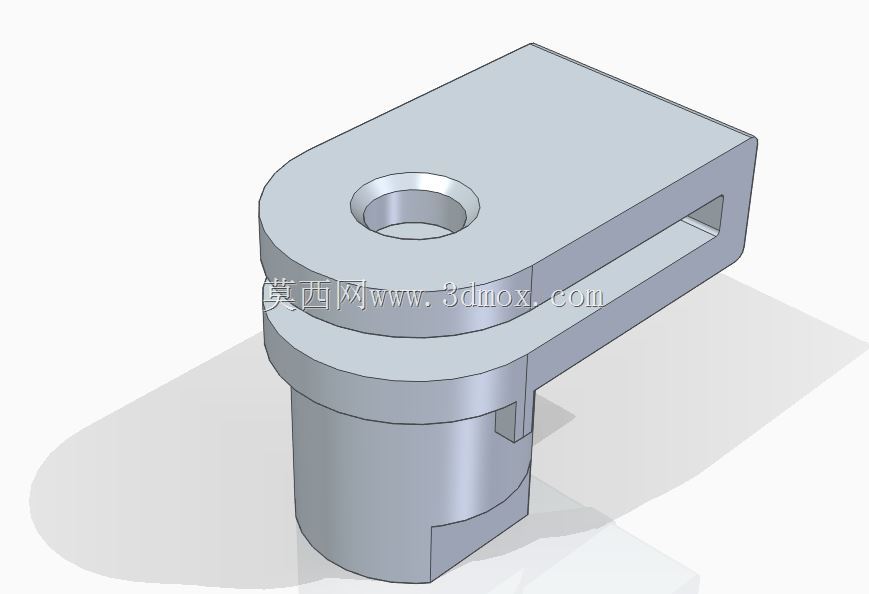

　　从功能特性上看，这个夹持件的结构做了针对性的优化：上部的带沉台圆孔是螺钉穿入位，沉台深度刚好能容纳4mm盘头螺钉的头部，安装后螺钉头不会突出零件表面，避免和周边相邻零件产生刮擦；下部的悬臂夹槽是核心的夹持结构，槽的开口尺寸做了0.2mm的过盈设计，当夹槽卡入厚度2mm的安装板时，塑料自身的弹性会产生持续的抱紧力，在螺钉未完全锁紧的状态下，零件也不会从安装板上滑落，能给装配人员留出对位调整的空间，不需要全程用手扶持零件对位。夹槽侧面还做了一个小的定位凸台，对应的安装板上只需要冲一个对应的小缺口，就能完全限制夹持件的周向转动，避免螺钉锁紧过程中整个塑料夹跟着螺钉转动，导致装配错位。

　　设计思路上，这个零件完全是面向注塑量产工艺做的结构优化，所有的转角位置都做了R0.5mm的圆角过渡，避免注塑成型过程中应力集中导致的零件开裂，也能减少注塑模的尖角磨损，提升模具寿命；零件的壁厚整体控制在1.8mm到2.2mm之间，没有出现壁厚突变的结构，能有效避免注塑过程中产生缩痕、气泡等成型缺陷，不需要做额外的表面处理就能满足外观要求。上部的圆柱段和下部的夹座之间做了一圈退刀槽结构，一方面是注塑成型时方便浇口的裁切，另一方面也能在螺钉锁紧时给零件提供微小的形变空间，避免锁紧力过大导致塑料夹整体开裂。

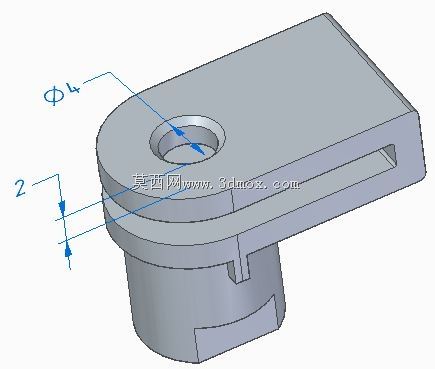

　　从安装边界尺寸来看，这个塑料夹的整体宽度不超过12mm，总高度控制在18mm以内，夹槽的内空深度是8mm，能适配1.5mm到3mm厚度的安装板材，穿螺钉的圆孔内径是4.2mm，和4mm螺钉之间留了0.2mm的装配间隙，即使安装板的孔位有±0.1mm的位置偏差，也能顺利完成螺钉穿入，不会出现卡滞的问题。零件的悬臂长度做了精准的计算，当夹槽张开到最大3.5mm开度时，塑料的形变率控制在5%以内，远低于常用工程塑料比如ABS、POM的许用形变率，反复拆装10次以上也不会出现塑性变形或者断裂的问题，完全能满足设备后期维护拆装的需求。

　　在实际选型使用的时候需要注意，这类塑料夹的锁紧力矩不能超过0.8N·m，过大的锁紧力会导致上部的沉台结构被压溃，失去固定效果；如果使用场景有持续的高温要求，比如环境温度长期超过60℃，就需要选用POM或者PA66材质的注塑件，普通ABS材质的零件在高温下会出现刚度下降，夹持力不足的问题。另外这个零件的夹槽开口方向和螺钉孔的轴线是垂直布局，这种布局的好处是安装时不需要从安装板的端部穿入，直接从安装板的平面位置卡入即可，对于封闭框架内部的安装位非常友好，不需要额外设计安装让位缺口，能大幅降低配套安装板的加工难度。很多设计人员在做这类小零件的时候，往往会直接照搬现有标准件的结构，但实际设备的安装空间千差万别，针对具体安装空间调整夹持件的外形尺寸、夹槽位置、螺钉孔沉台深度，才能让整个装配结构更紧凑，减少不必要的空间浪费。
