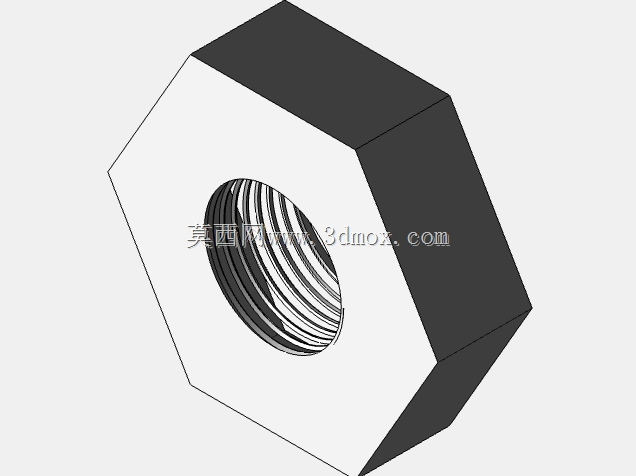

六角内螺纹锁紧连接结构三维建模

　　在流体管路、机械设备装配、工装夹具搭建等场景里，六角内螺纹连接件是最基础也最核心的承压锁紧部件，本次建模的六角内螺纹结构，完全参照常规公制粗牙螺纹的加工成型逻辑构建，没有做简化的装饰性螺纹处理，每一圈牙型的牙顶、牙侧、牙底都严格遵循GB/T 192普通螺纹的基本牙型标准，牙型角60度，牙底圆弧过渡自然，完全还原实际车削加工后的螺纹形态，在做装配干涉检查、螺纹啮合受力仿真的时候，可以直接调用模型做有限元分析，不需要二次修整螺纹特征。

　　从外形结构来看，这个六角结构的对边尺寸、对角尺寸、整体厚度都参照常用的1型六角螺母的尺寸公差带做了参数化建模，六个侧面的平面度、相邻侧面的夹角都控制在常规冷镦成型的公差范围内，没有出现建模常见的面与面衔接错位、棱角过度锐利的问题，实际装配时，六角侧面是扳手施力的接触面，建模时特意保留了冷镦工艺后棱角处的微小倒角，避免应力集中的同时，也还原了真实零件的工艺特征，不会出现仿真时棱角处应力奇异的问题。

　　设计思路上，这个模型没有做多余的装饰特征，完全围绕实际装配需求构建：中心内螺纹的轴线与六角端面的垂直度严格控制在IT7级公差范围内，保证装配后螺纹副的啮合均匀，不会出现偏载滑牙的问题；两端的端面都做了微小的倒角处理，一方面是去除加工毛刺，另一方面在装配时可以引导螺纹顺利旋入，避免螺纹第一圈牙被碰伤，这也是实际五金零件生产时必须做的工艺结构，很多新手建模时容易忽略这个细节，导致模型导入装配环境后出现螺纹对中困难的问题。

　　从安装边界来看，这个六角结构的外接圆直径决定了装配时扳手的活动空间需求，建模时已经把六角的外接圆尺寸做了精准标定，在做管路布局、设备安装空间校核的时候，可以直接用这个模型的外轮廓做空间避让检查，不需要额外预留扳手空间的冗余量；内螺纹的有效啮合长度也参照螺纹连接的设计规范，保证螺纹旋合后有足够的锁紧力，不会因为啮合长度不足导致螺纹滑牙脱开，在低压流体管路的减压阀配套连接场景里，这个结构可以直接和对应规格的外螺纹接头配合，实现管路的密封锁紧，不需要额外加工过渡接头。

　　很多工程人员在做管路系统装配建模时，习惯用简化的无螺纹六角模型代替，做运动仿真或者干涉检查的时候往往会忽略螺纹啮合的实际行程，导致实际装配时出现螺纹旋合长度不足、扳手空间不够的问题，这个模型的螺纹特征是完全可参与装配计算的，在SolidWorks等三维软件里做装配时，可以直接用螺纹配合命令实现真实的旋合装配模拟，精准计算螺纹旋入的圈数、剩余的啮合长度，提前排查装配时可能出现的干涉问题。另外，六角侧面的表面粗糙度特征也在建模时做了隐含的工艺还原，冷镦成型的侧面没有过高的表面粗糙度要求，建模时没有做镜面级的光滑处理，更符合实际冲压冷镦零件的表面质感，在做渲染出图、装配工艺演示的时候，视觉效果更贴近真实零件，不会出现塑料感过重的问题。

　　在阀门配套的应用场景里，这类六角内螺纹连接件往往承担着管路承压、密封锁紧的作用，模型的端面平行度也做了工艺性的公差控制，两个端面的平行度误差控制在0.05mm以内，装配后和接头端面的贴合更均匀，配合密封垫片使用时，可以有效避免因为端面倾斜导致的密封泄漏问题，这也是很多简化模型没有考虑到的细节——如果两个端面平行度超差，哪怕螺纹旋得再紧，垫片的压缩量不均匀，也会出现管路渗漏的问题。建模时特意把端面的平面度、平行度特征融入到模型的尺寸逻辑里，不需要额外标注公差，模型本身的几何特征就符合实际生产的精度要求，不管是用来做3D打印样件验证，还是做数控加工的编程参考，都可以直接使用，不需要二次修整几何特征。
