DF机器人气体检测传感模块结构设计

　　在移动机器人、小型巡检设备的环境感知单元设计中，气体传感模块是负责采集环境空气组分、识别有害气体泄漏的核心前端部件，这款DF机器人配套的气体传感结构，完全适配小型嵌入式安装场景，解决了常规传感模块安装定位难、接插可靠性不足的问题。从实际落地场景来看，这类传感模块常被部署在教育类竞赛机器人、室内巡检AGV、小型环境监测移动平台上，不需要额外设计复杂的转接结构，就能直接嵌入机器人的上层感知层安装位，实时采集周边空气中的目标气体浓度数据，为机器人的路径决策、环境预警提供前端数据支撑。

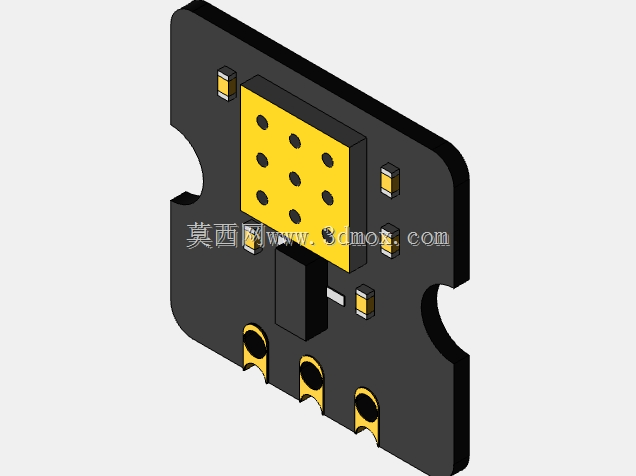

　　从结构设计思路来看，整个模块采用板载集成式布局，核心感应区域设置在板体中央的凸起屏蔽座上，表面均匀分布的进气孔直接对准内部的敏感元件，既保证了空气能够顺畅接触感应面，又通过凸起的座体结构避免安装过程中其他结构件剐蹭、遮挡感应面，影响检测精度。板体两侧设计的对称半圆缺口是专门的安装定位结构，不需要额外打孔，配合对应的卡扣或者螺柱就能快速完成模块固定，安装公差控制在±0.2mm范围内，即使是新手结构工程师也能快速完成装配对位，不会出现装偏、压坏板载元件的问题。板体下方引出的三个半环形焊盘引脚，是专门针对机器人接插场景设计的，既可以直接焊接排针实现与主控板的硬连接，也可以通过卡扣式接线端子快速接线，半环形的焊盘设计比常规圆形焊盘的焊接附着力更强，在机器人移动产生持续振动的工况下，不容易出现焊盘脱落、接线虚接的问题。

　　板载的四个小型贴片元件围绕核心感应区对称布置，在布线时特意将信号线路与供电线路做了分层隔离，减少电源波动对微弱传感信号的干扰，结构设计上给每个贴片元件预留了足够的爬电距离，即使在湿度稍高的室内巡检场景下，也不会出现元件间短路的问题。整个模块的外形轮廓做了圆角处理，没有尖锐的外凸结构，在机器人内部狭小的安装空间里布线、装配时，不会刮伤周边的线材或者其他板卡。从安装边界来看，模块整体厚度控制在较低水平，核心感应区的凸起高度不超过8mm，板体总厚度不超过2mm，安装时只需要在对应结构件上预留10mm的净空高度，就能保证感应面上方空气流通顺畅，不会因为空间狭小导致气体滞留，影响检测响应速度。

　　在实际选型适配时，这款传感结构不需要额外设计防护外壳，自身的板载布局已经考虑了常规机器人应用场景的防护需求，感应区的多孔结构既能够透气，又能阻挡大颗粒的灰尘直接落到敏感元件上，日常维护只需要定期用干燥压缩空气吹净表面浮尘即可，不需要拆解模块。对于做小型机器人结构设计的工程师来说，这类标准化的传感模块结构可以直接嵌入现有设计，不需要从零开始绘制传感元件的安装位、走线槽，只需要按照模块的外轮廓尺寸预留对应的安装缺口和接线空间，就能快速完成感知单元的结构集成，大幅缩短整机的设计迭代周期。不同于工业级固定式气体传感器的厚重结构，这款面向机器人应用的传感模块在重量上做了极致优化，整体重量不足10g，安装在小型机器人的上层支架上，不会额外增加过多的负载，也不会因为重量过大导致机器人重心偏移，影响移动稳定性。在接插方向的设计上，引脚设置在板体下边缘，接线可以顺着板体向下引出，不会遮挡上方的感应区域，走线可以沿着机器人的立柱结构布置，整体布线更加规整，不会出现线材凌乱遮挡传感器的问题。
