HM-100扭矩传感器工业结构设计

项目分类:传感器 发布时间:2024-12-12 ID:843382
  • HM-100扭矩传感器工业结构设计
  • HM-100扭矩传感器工业结构设计

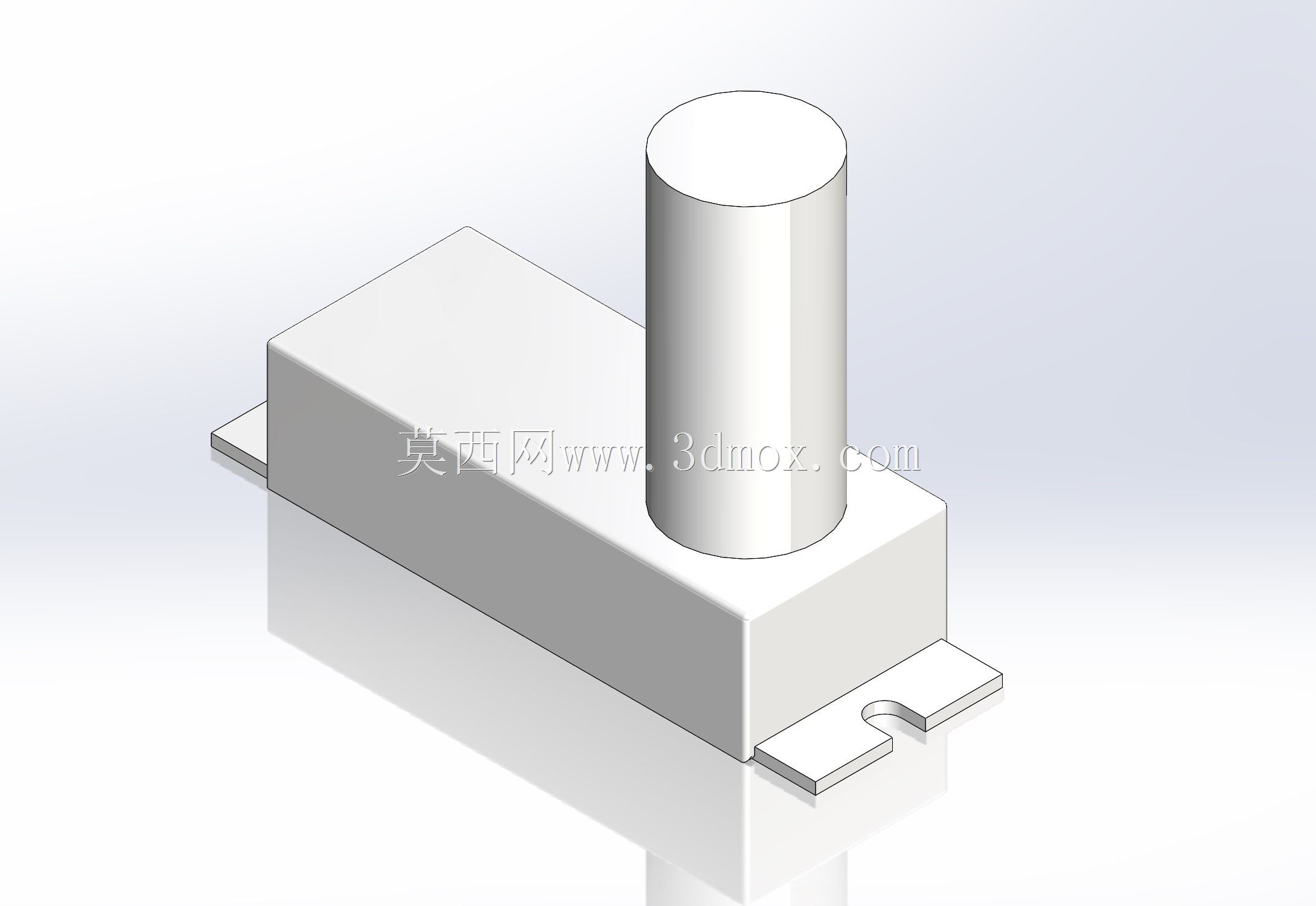

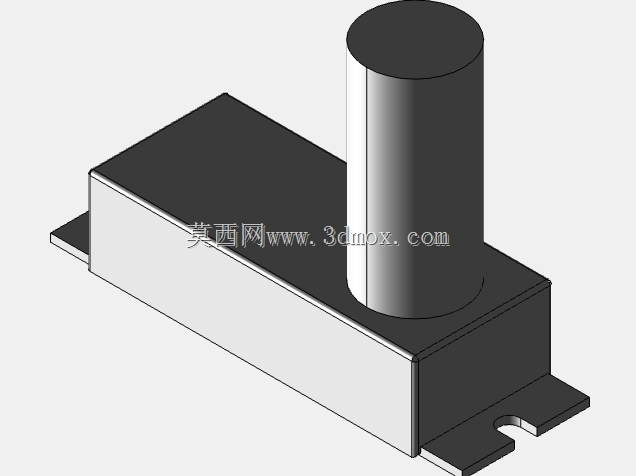

  在工业传动系统的扭矩监测场景里,这类扭矩传感单元的应用覆盖了从试验台架数据采集、生产线装配扭矩校验到长期运行设备的负载状态监控多个环节,不同于传统的接触式扭矩测量方案,该款传感结构采用非侵入式的安装适配设计,不需要大幅改动原有传动链路的布局,就能完成扭矩信号的稳定采集。从结构设计逻辑来看,主体分为下部的安装基座与上部的传感核心筒体两个部分,下部基座采用带侧翼安装耳的矩形腔体结构,腔体内部预留了信号调理电路的安装空间,侧翼安装耳上开有定位缺口与安装孔,安装时可以直接通过螺栓固定在设备的安装基准面上,定位缺口能够配合设备上的定位销完成快速对位,避免安装过程中出现的位置偏移影响测量精度,基座的底面做了平面度公差控制,保证安装后和基准面的贴合度,减少振动环境下的结构微动带来的测量误差。

  上部的圆柱形传感核心是扭矩应变信号的采集载体,筒体的外径和基座的宽度做了匹配设计,不会超出基座的安装边界,避免和周边的传动部件产生运动干涉,筒体和基座的连接位置做了圆弧过渡处理,既可以减少应力集中对结构强度的影响,也能避免装配过程中锐边划伤操作人员或线缆。从实际使用的功能特性来看,该结构可以适配静态扭矩与动态扭矩的测量场景,应变片布置在筒体的弹性体区域,当传动链路的扭矩传递到传感单元时,弹性体产生的微变形会被应变片捕捉,转化为电信号后通过基座内部的调理电路完成信号放大与滤波,输出可供工控系统读取的标准信号。在设计过程中,充分考虑了工业现场的复杂工况,基座的外壳采用硬质金属材质,具备一定的抗冲击与抗振动能力,能够适应生产线旁、试验台架等存在持续振动的安装环境,上部筒体的外壁做了表面处理,减少环境中的油污、粉尘附着对结构的长期侵蚀。安装边界方面,整体结构的横向尺寸控制在常规安装工位的预留空间范围内,安装耳的伸出长度经过核算,既保证了安装固定的结构强度,也不会过多占用周边的布线空间,基座的腔体侧面预留了线缆出线的位置,出线方向可以根据实际安装场景选择侧向或底部出线,适配不同的布线走向需求。

  在设备选型适配时,需要注意安装面的平面度误差不能超出设计允许范围,否则会导致基座受力变形,影响内部弹性体的初始应力状态,造成测量零点偏移;安装螺栓的锁紧扭矩需要符合设计要求,过大会导致基座变形,过小则会在设备运行过程中出现传感单元移位,影响测量数据的稳定性。对于结构设计从业者来说,这类传感单元的建模过程需要重点关注安装配合面的公差设定,尤其是安装孔的位置度、安装耳的定位缺口尺寸,还有筒体和基座连接位置的同轴度要求,这些尺寸公差会直接影响后续实际装配的适配性与测量精度;建模时还要注意内部腔体的空间预留,要保证信号调理电路板、接线端子等元件有足够的安装空间,同时预留出布线的弯折半径,避免线缆被壳体挤压造成信号传输故障。

  在三维建模的细节处理上,基座的边角位置都做了小尺寸的倒角处理,既符合机械加工的工艺要求,避免加工过程中出现崩边问题,也能去除锐边提升装配安全性;上部筒体的顶端做了平面封盖设计,封盖和筒体的连接采用止口定位,保证封盖安装后的同轴度,同时也能提升筒体内部的防护能力,避免粉尘、水汽从顶端进入传感核心区域。这类扭矩传感结构在实际应用中,常和电机、减速机、传动轴等传动部件配合使用,实时监测传动链路的扭矩输出状态,一旦出现扭矩过载、异常波动等情况,系统可以及时触发保护机制,避免设备因为过载出现结构损坏,在自动化生产线、新能源设备测试、工程机械状态监控等领域都有广泛的应用空间。
