带LED发光标识的轻触式键盘按键结构

　　这款带LED发光功能的键盘按键，是面向工业控制终端、嵌入式操作面板、小型人机交互设备开发的输入执行部件，日常在数控设备操作面板、小型检测仪器按键区、定制化工业键盘、智能设备本地操作端都能见到这类结构的应用，相比普通无发光的轻触按键，它能在光线不足的设备舱、夜间值守的操作工位上，通过按键帽上的透光标识给操作人员明确的按键位置提示，减少误触概率，尤其适合多按键排布的操作场景，操作人员不用刻意凑近辨认按键功能，靠发光标识就能快速定位对应功能键。

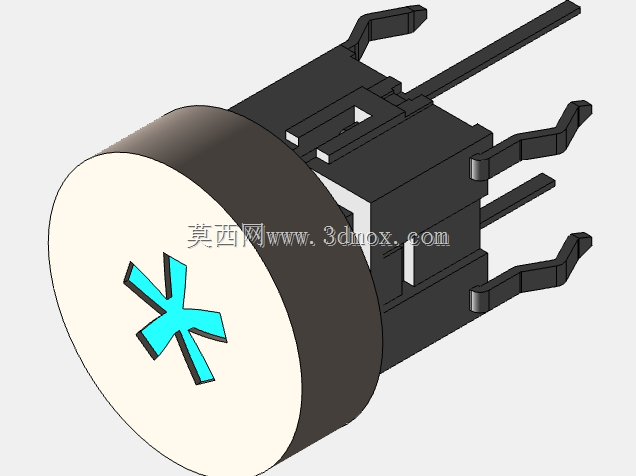

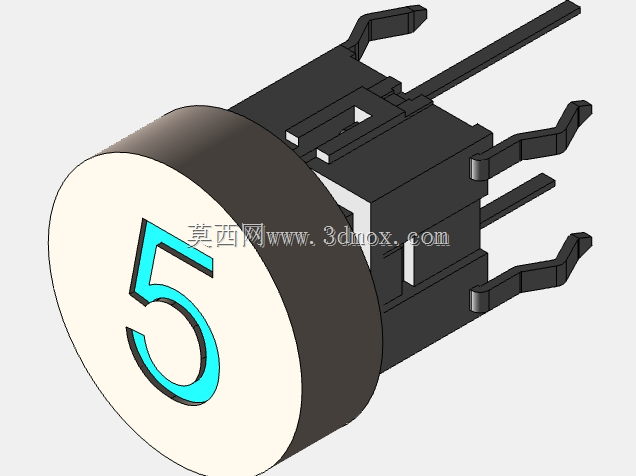

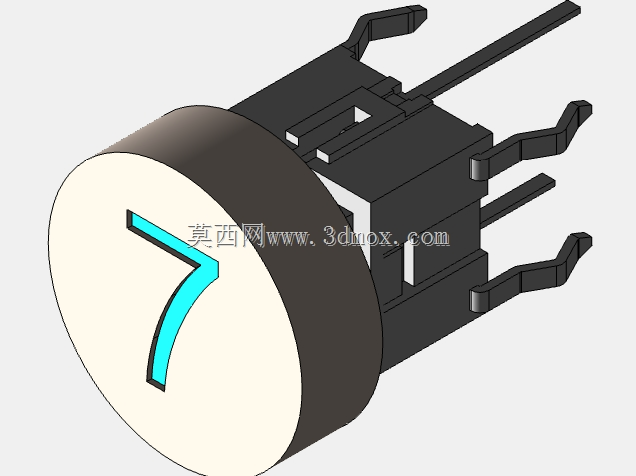

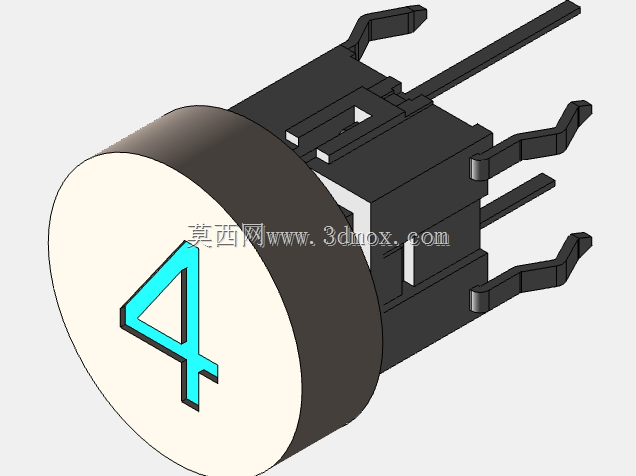

　　从结构设计逻辑来看，这款按键采用了常见的直插式安装结构，后端的引脚分为两组，一组是按键触发的通断引脚，负责按下时接通对应控制回路，传递输入信号；另一组是LED供电引脚，给按键帽下方的发光元件供电，实现标识发光效果。按键帽采用圆形端面设计，端面做了哑光白色的透光层，数字标识区域做了镂空透光处理，光线从内部LED透出时只会点亮标识区域，不会出现大面积漏光导致相邻按键标识混淆的问题，按键帽外圈做了黑色遮光围边，既可以遮挡内部结构，也能在手指按压时提供明确的触感边界，避免按压时手指滑脱。按键的触发部分采用了带弹性复位臂的结构，按压时弹性臂产生形变触发内部触点，松开后靠弹性臂的回弹力带动按键帽复位，触发行程控制在适合快速点按的范围，按压力度设置在不会因为设备振动误触发、同时长时间按压也不会让操作人员产生明显疲劳感的区间，适配工业场景下频繁操作的使用需求。

　　安装边界方面，这款按键采用板载直插设计，适配标准厚度的PCB电路板安装，引脚间距符合通用插件的排布规范，不需要额外定制特殊孔位的电路板就能直接焊接固定，按键本体的安装卡扣可以卡在PCB的定位孔上，焊接前就能预先固定按键位置，避免波峰焊或者手工焊接时按键出现偏移。按键突出安装面板的高度做了控制，既保证手指按压时有足够的接触面积，也不会因为突出过高容易被外物磕碰损坏，按键后端的引脚长度预留了足够的焊接余量，穿过PCB后有足够的长度上锡固定，同时不会因为引脚过长碰到电路板背面的其他元件造成短路。

　　在实际功能实现上，这款按键的LED可以根据控制需求接成常亮、触发点亮或者不同颜色切换的模式，比如常亮模式用来标识固定功能的按键位置，触发点亮模式用来反馈按键已经被按下、信号已经被系统接收，不同颜色发光可以用来区分设备的不同运行状态对应的功能按键，比如红色对应停止功能、绿色对应启动功能，不需要额外在面板上印刷复杂的颜色标识，靠按键自身发光就能传递功能信息。按键的触点部分做了防氧化处理，在工业环境存在少量粉尘、湿度波动的场景下，也能保证长期使用的接触稳定性，不会因为触点氧化出现按键触发失灵、信号时断时续的问题。按键的弹性复位结构采用耐疲劳的工程塑料材质，能承受数万次的反复按压，满足工业设备长期使用的寿命要求，不需要频繁更换按键部件，减少设备的后期维护工作量。

　　从结构建模的细节来看，这款按键的各个配合部分都做了公差预留，按键帽和本体之间的活动间隙控制在既不会出现卡滞、也不会有明显晃动的范围，卡扣结构的尺寸设计考虑了塑料件的成型收缩率，实际生产装配时不需要额外修模就能顺利卡合，引脚的位置度公差符合插件焊接的工艺要求，过炉焊接时不会出现引脚插不进孔位的问题。内部的LED放置位置做了优化，刚好对准按键帽的透光标识区域，光线经过按键帽的散光层均匀扩散，标识发光均匀没有明显的暗区或者亮斑，即使从侧面观察按键，也能清晰看到标识内容，不会因为观察角度问题看不清按键功能。
