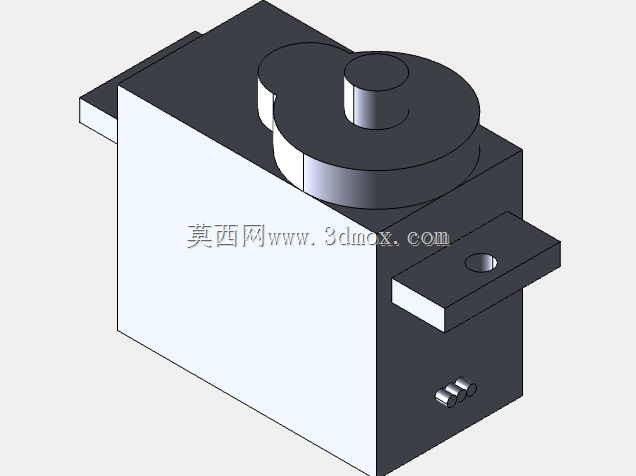

做小型自动化设备、航模结构、精密小负载工位设计的工程师,大概率都接触过这类微型舵机,很多人在选型初期容易忽略安装边界和输出端的结构匹配,最后要么装上去干涉周边零件,要么输出扭矩的传递路径不对,导致实际动作精度达不到设计要求。这款微型舵机的结构设计,首先考虑的是小空间内的安装适配性,主体采用方正的盒式壳体,两侧伸出带安装孔的固定耳,安装孔的位置做了沉台设计,装配时螺丝头不会突出安装面,能直接贴装在设备的安装基板上,不需要额外预留螺丝头的避让空间,这一点对于内部空间紧张的小型设备来说非常实用,很多同规格舵机的安装耳没有做沉台,装配时要么垫高舵机本体,要么在基板上开沉孔,额外增加加工工序。
输出端采用圆形摆臂安装座,中心定位凸台的尺寸做了公差收紧,和标准舵机摆臂的内孔配合间隙控制在0.02mm以内,能有效减少动作回差,很多廉价舵机的输出轴和摆臂配合间隙过大,做小角度微调的时候会出现明显的空程,用在需要精准位置控制的工位上根本达不到要求。壳体侧面预留了接线出线槽,出线位置在壳体下部的边角处,布线时线缆可以顺着安装基板的走线槽排布,不会和输出端的摆动部件产生干涉,之前用过不少出线位置在壳体中部的舵机,摆臂转到极限角度的时候经常磨到线缆,时间长了线缆外皮破损很容易引发短路故障。
从内部结构的布局逻辑来看,这款舵机把驱动电机、减速齿轮组、位置反馈电位器都集成在方正的壳体内,没有多余的外凸结构,整体外形的包络尺寸非常规整,在做三维布局的时候可以直接用方块做初步占位,不会出现后期因为异形结构需要调整周边零件位置的情况。安装耳上的固定孔间距是按照微型舵机的通用安装规范设计的,和市面上多数同扭矩等级的微型舵机安装孔位兼容,做设备迭代的时候可以直接替换同规格的其他型号舵机,不需要重新设计安装基座,能大幅缩短改型的设计周期。
实际应用场景里,这类微型舵机常用在小型航模的舵面控制、桌面自动化设备的小负载工位切换、智能门锁的锁舌驱动、小型机器人的关节动作控制上,不同场景对舵机的输出扭矩、响应速度、回差大小的要求不一样,这款舵机的输出轴采用金属材质,相比塑料输出轴的舵机,能承受更大的径向负载,在带动摆臂做频繁往复动作的时候,不容易出现轴断裂或者磨损松旷的问题。壳体的拼接缝做在侧面,装配时通过卡扣加螺丝固定,接缝处的平整度控制得不错,不会出现明显的错位,在有少量粉尘的工况下使用,能减少粉尘进入壳体内部磨损齿轮的概率。
做结构设计的时候,需要特别注意舵机的摆动角度范围,这款舵机的输出端摆臂在0到180度范围内摆动时,摆臂的外轮廓不会超出壳体两侧安装耳的外侧边界,在布局周边零件的时候,只要在安装耳外侧预留2mm的安全间隙,就不会出现摆臂和周边零件碰撞的问题。很多工程师在选型的时候只看舵机的主体尺寸,忽略摆臂摆动时的最大外轮廓,实际装配后才发现摆臂转到极限位置会碰到旁边的传感器或者线束,不得不重新调整布局,耽误项目进度。另外舵机底部的壳体是纯平面设计,贴装在安装基板上的时候能完全贴合,不需要额外做定位凸台,只要通过两个安装螺丝固定就能保证位置精度,对于安装面加工精度不高的场景也能很好适配。
从传动结构的设计来看,减速齿轮组的排布沿着输出轴的轴向依次叠放,充分利用壳体内部的高度空间,没有在横向占用过多尺寸,这也是这款舵机能做到小体积的核心原因,很多同扭矩的舵机因为齿轮排布不合理,要么壳体做得更宽,要么输出轴的位置偏移中心,导致安装时的对中难度增加。输出轴根部做了轴肩定位,装配时轴承的位置可以精准固定,长期往复转动的时候不会出现轴窜动,能有效提升位置反馈的精度,对于需要频繁做小角度调整的工位,这种轴肩定位的结构能大幅减少长期使用后的精度衰减。
- 全部评论(0)
- 模板大小: 255.52 KB
- 售价:5金币
- 下载次数: 29
- 系统要求: SOLIDWORKS,STEP / IGES
- 软件分类: 通用机械零部件
