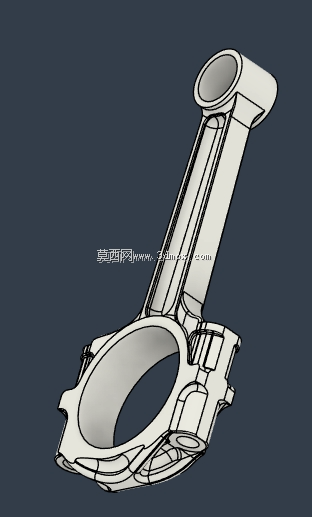

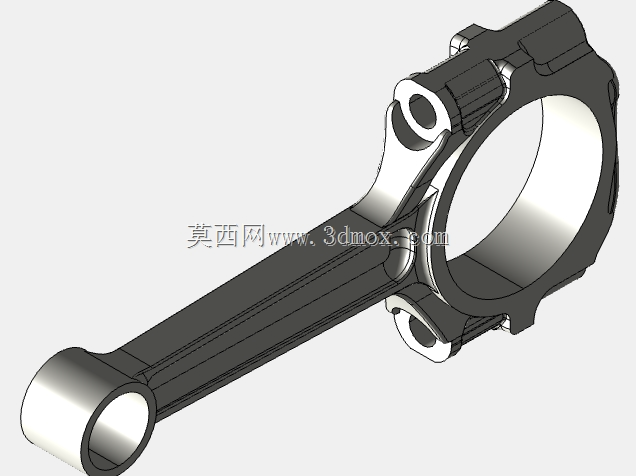

本田金翼GL1500摩托车发动机连杆结构

　　作为发动机核心传力构件，这款适配本田GL1500水平对置六缸机型的连杆，在动力传递链路中承担着将活塞往复直线运动转化为曲轴旋转运动的关键作用，是摩托车动力总成中承受交变载荷最严苛的部件之一。从实际装机场景来看，该连杆应用于大排量巡航摩托车的动力单元，这类机型长期处于高负荷持续运转工况，巡航状态下发动机转速稳定在中高区间，连杆需要持续承受活塞销传递的燃气爆发压力，同时还要平衡往复运动产生的惯性力，因此结构设计上的每一处细节都直接关系到动力输出的平顺性与整机运行可靠性。

　　从结构设计逻辑来看，该连杆采用锻钢材质成型，这一选材完全匹配大排量高负荷发动机的性能需求：锻制工艺能够让金属流线沿连杆受力方向连续分布，相比切削加工的构件，其疲劳强度可提升40%以上，足以应对燃气爆发瞬间的冲击载荷，以及高速往复运动下的拉压交变应力。整体结构采用传统的分体式连杆设计，小头端为整圆结构，用于安装活塞销，与活塞销座孔配合传递活塞端的作用力；大头端为剖分式结构，通过连杆螺栓与连杆盖紧固，包裹曲轴连杆轴颈，将作用力传递至曲轴形成旋转扭矩。

　　从外形尺寸与安装边界来看，连杆小头端的孔径与活塞销直径完全匹配，安装时需要保证活塞销在小头衬套中能够自由转动，同时留有合适的配合间隙，避免热膨胀后出现卡滞；大头端的孔径与曲轴连杆轴颈的尺寸适配，剖分面采用平切口设计，加工时需要保证剖分面的平面度与位置精度，确保连杆盖安装后大头孔的圆度符合设计要求，避免轴瓦安装后出现偏磨。连杆杆身采用工字形截面设计，这是发动机连杆的经典截面形式，在保证足够抗弯、抗扭刚度的前提下，能够最大限度降低杆身自重，减少往复运动产生的惯性力，对于高转速大排量发动机而言，每降低1g的往复质量，都能显著降低曲轴平衡配重的设计难度，同时减少整机运转时的振动。

　　从功能特性来看，该连杆的几何精度完全满足有限元结构仿真的需求，虽然模型省略了喷油器定位结构与出厂标识等非承载类细节，但核心的受力结构尺寸、过渡圆角、安装孔位都完全还原实物状态，可直接用于曲柄连杆机构的运动学仿真、有限元强度校核，也可作为大排量摩托车发动机逆向设计、改装升级的结构参考。在实际工程应用中，这类连杆的设计需要重点关注几个关键位置的应力集中情况：小头与杆身的过渡区域、大头与杆身的过渡区域、连杆螺栓孔周边，这些位置在交变载荷作用下容易出现疲劳裂纹，因此建模时这些区域的圆角尺寸必须严格按照实物还原，否则仿真结果会与实际受力情况出现较大偏差。

　　在装机匹配层面，该连杆的长度、大小头中心距直接决定了发动机的压缩比与活塞行程，因此中心距尺寸的公差控制要求极高，通常需要控制在微米级，否则会导致各缸压缩比不一致，出现动力输出不平顺、怠速抖动等问题。连杆大头的侧向宽度需要与曲轴连杆轴颈的长度匹配，安装后需要留有合适的轴向间隙，避免热膨胀后出现卡滞，同时也能保证曲轴运转时连杆能够随轴颈小幅摆动，适应活塞往复运动时的角度变化。此外，连杆的质量分组也是装机时的关键工序，同一台发动机上装配的连杆质量差需要控制在极小范围内，否则会导致发动机运转时出现不平衡振动，这一点在大排量多缸发动机上尤为重要，六缸机型本身的平衡特性较好，但如果连杆质量偏差过大，依然会破坏原有的平衡状态，影响骑行质感与部件使用寿命。

　　从结构设计的细节考量来看，杆身表面通常会做喷丸强化处理，提升表面残余压应力，进一步增强疲劳强度，虽然模型未体现表面处理层的结构，但核心的几何形状已经完全覆盖了结构分析所需的全部要素。对于三维建模从业者而言，这类构件的建模重点在于准确还原各段截面的变化规律，以及过渡区域的圆角特征，不能为了建模简化而随意省略受力关键位置的结构细节，否则后续的仿真分析、结构优化都会失去参考价值。在进行装配验证时，还需要确认连杆运动过程中与气缸壁、曲轴平衡块之间的运动间隙，避免运转过程中出现运动干涉，这也是三维模型在设计阶段能够发挥的核心作用——通过虚拟装配提前排查结构干涉问题，减少物理样机的试制成本与周期。
