GB37-520直流减速电机三维结构模型

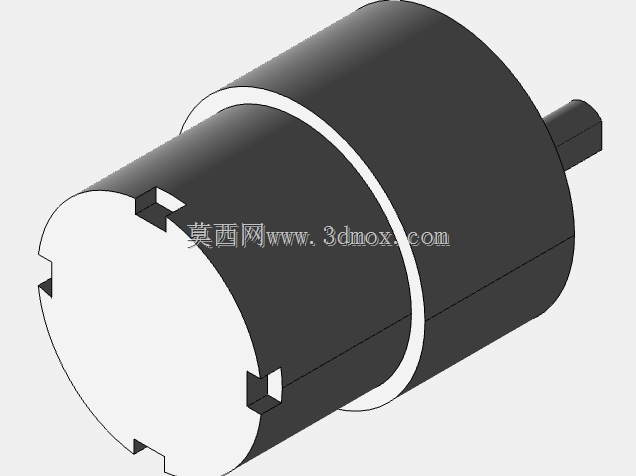

　　这款微型直流减速动力部件，常被集成在小型自动化执行机构、智能小车驱动单元、桌面级小型设备的动力输出端，在对安装空间有严格限制、同时需要低转速大扭矩输出的场景中适配性极强。从结构设计来看，整体采用同轴式布局，输出轴与电机转子轴线重合，能最大程度压缩径向安装尺寸，适配紧凑的设备内部安装腔。主体外壳采用圆柱型结构设计，外壳端面预留的卡槽结构，是为了匹配设备端的安装定位凸台，装配时无需额外设计复杂的定位工装，直接将卡槽对准安装位的凸块推入即可完成周向定位，能有效避免电机运行过程中出现跟转移位的问题，同时这种卡槽式定位不需要额外打固定螺丝，在小批量设备装配时能大幅缩减装配工时。

　　从功能特性层面来说，该款动力部件的输出特性经过减速齿轮组调校，能将电机转子的高转速低扭矩输出，通过内部齿轮组的减速增扭转换为适配负载端的低转速大扭矩动力，在驱动小型传送带辊筒、小型阀门执行机构、智能门锁的锁舌驱动结构时，不会出现普通直流电机启动扭矩不足导致的堵转问题。设计过程中，外壳的壁厚经过反复校核，既保证了足够的结构强度，在电机长期运行产生振动时不会出现外壳共振异响，又尽可能控制了整体重量，适配便携式小型设备的轻量化设计需求。输出轴采用单出轴设计，轴径尺寸经过标准化匹配，能直接适配市面上常规的联轴器、同步带轮、小型齿轮等传动连接件，选型时不需要额外定制非标传动件，能降低设备的整体物料成本。

　　在安装边界层面，圆柱型主体的外径尺寸统一，安装时只需要在设备安装板上预留对应直径的安装孔，配合端面的卡槽定位，就能保证输出轴与负载端的同轴度，避免因为同轴度偏差导致的输出轴磨损、齿轮组异响等问题。尾部没有突出的接线结构，接线端直接从外壳尾部的平面引出，不会额外占用轴向安装空间，在轴向尺寸受限的安装场景中，不需要为接线端预留额外的避让空间。内部齿轮组与电机转子的同轴度在设计时做了严格的公差约束，三维建模过程中对每个齿轮的啮合间隙都做了运动仿真验证，确保装配后齿轮传动平稳，不会出现卡滞、传动间隙过大的问题。

　　实际应用中，这类微型减速电机常被用在小型物料分拣机构的推料驱动、教学实验平台的动力输出、小型智能家居设备的执行机构驱动等场景，相比普通的无减速直流电机，它不需要外部额外加装减速结构，能大幅简化设备的整体结构设计。建模过程中还原了外壳的所有安装定位特征、输出轴的伸出长度与轴径尺寸、端面卡槽的具体位置与尺寸，结构工程师在做设备整体装配设计时，可以直接将该模型导入装配体，直接做干涉检查与安装位匹配，不需要重新测绘电机尺寸，能大幅缩短设备研发的前期测绘周期。同时模型还原了电机的整体外形轮廓，在做设备外观设计时，也能直接参考模型尺寸做外壳的避让设计，避免出现设备外壳装配后与电机本体干涉的问题。
