M10微型行星减速直流电机结构设计

　　做小型智能硬件、桌面级精密传动结构选型的时候，很多工程师都会卡在驱动端的尺寸与扭矩匹配问题上——既要满足狭小安装空间的尺寸约束，又要输出足够的低速扭矩，还要兼顾供电的便捷性，这类M10规格的微型行星减速电机，刚好能覆盖这类场景的核心需求。

　　从实际应用场景来看，这类10mm外径的减速电机，常被用在微型智能门锁的锁舌驱动、桌面小型云台的角度调节、精密点胶设备的微量送料驱动、迷你仿生机器人的关节驱动，甚至是部分手持美容仪器的振动调节机构里。这类场景的共性是安装空间极其局促，常规的130、N20电机哪怕加了减速箱，外径或者长度都会超出安装边界，而M10规格的电机本体搭配行星减速结构，能在极小的体积内实现扭矩放大，刚好适配这类紧凑空间的驱动需求。

　　从功能特性上看，这款电机采用DC5V低压供电，和常规的USB供电、小型锂电池供电体系完全兼容，不需要额外做升压电路设计，能简化终端产品的电源方案。输出端搭配的行星减速结构，相比普通的直齿减速箱，传动效率更高，回程间隙更小，运转时的噪音更低，适合对传动平稳性有要求的精密小型设备。输出轴端集成的传动齿轮，能直接和终端设备的从动齿轮啮合，不需要额外加装联轴器或者输出齿轮，减少了装配环节的零件数量，也压缩了整体传动链的轴向尺寸。电机本体尾部的两个固定支脚，是专门为卡扣式安装设计的，不需要额外打螺丝固定，在自动化装配线上能快速卡入设备的安装卡槽，提升装配效率，同时也能避免螺丝固定带来的应力集中导致的电机壳体变形问题。

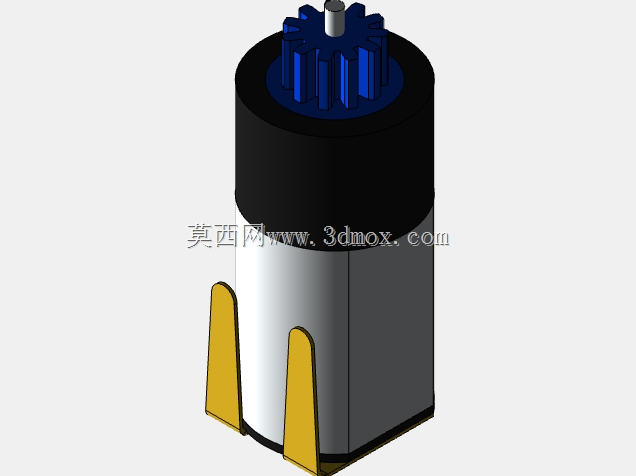

　　在做这款电机的三维建模时，首先要卡死的就是安装边界尺寸：电机主体外径严格控制在10mm，搭配减速箱后的总轴向长度要匹配小型设备的内部堆叠空间，输出齿轮的模数、齿厚要和常规微型传动齿轮的参数匹配，保证互换性。建模过程中要重点还原行星减速结构的内部层级：太阳轮与电机转子轴的过盈配合尺寸、行星轮的安装销轴位置、内齿圈与减速箱外壳的定位关系，这些细节如果建模时出现偏差，后续做装配仿真的时候就会出现干涉，无法真实模拟电机的实际运转状态。尾部的两个固定支脚，建模时要注意其倾斜角度和卡扣的倒角尺寸，既要保证卡入安装位后的锁紧力足够，不会因为电机运转的振动出现松脱，又要保证装配时能顺利压入卡槽，不会出现装配卡滞。

　　很多工程师在选这类微型减速电机的时候，容易忽略输出轴的径向负载能力，这款电机的输出轴因为直接集成在行星减速架上，相比普通电机的伸出轴，径向承受力更强，能直接驱动小直径的滚轮或者齿轮，不需要额外加装支撑轴承，进一步节省安装空间。另外在建模时要注意电机本体的外壳分件：黑色的减速箱外壳、银色的电机定子壳体、尾部的端盖，这几个零件的配合公差要按照小间隙配合来设定，既保证装配时的同轴度，又不会因为公差过紧导致装配时压坏壳体。输出端的蓝色行星轮架部分，建模时要还原其齿形结构，保证和内齿圈的啮合间隙在合理范围内，避免后续做运动仿真时出现卡齿或者传动不连续的问题。

　　在实际选型适配的时候，还要注意这类电机的输出转速特性，因为搭配了行星减速结构，输出转速被降到了适合精密驱动的慢速区间，不会因为转速过快导致终端机构出现冲击，也不需要额外加调速电路就能满足大部分低速驱动场景的需求。5V的供电电压也决定了它的应用场景都是低压安全领域，不会涉及高压驱动的安全防护问题，适合消费类电子、小型民用智能设备的开发使用。建模过程中对安装支脚的位置度设定也很关键，两个支脚相对于电机轴线的对称度要控制在合理公差范围内，否则卡入安装位后会出现电机偏斜，导致输出齿轮和从动齿轮的啮合间隙不均匀，出现运转噪音大、齿轮磨损快的问题。
