双层抗振四旋翼无人机机架结构设计

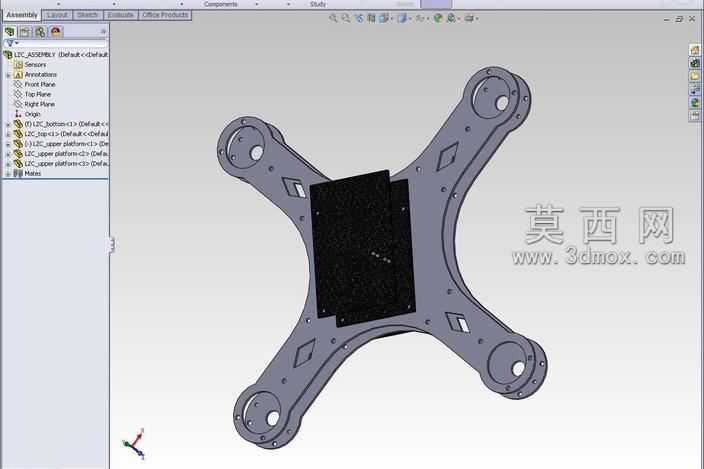

本作品为四旋翼飞行器的核心承载框架结构，采用三维建模软件完成全参数化设计，整体采用X型对称布局，适配四旋翼飞行器的动力安装需求。建模过程中优先考量飞行过程中的振动载荷影响，创新性采用双层叠合的结构设计思路，上下两层机架板通过中部的安装座完成刚性连接，能够有效抵消旋翼高速旋转产生的往复振动，避免振动传导至飞控板、电池等核心元器件，大幅提升飞行过程中的结构稳定性与元器件使用寿命。模型细节处理上，四个机臂末端预留了标准的电机安装孔位，孔位周边做了加厚补强处理，能够承受电机运转产生的扭矩与拉力；机臂表面设计有菱形减重槽，在保证结构强度的前提下尽可能降低机架整体重量，提升飞行器的载荷能力与续航表现。中部安装区域预留了电池、飞控板的固定孔位，安装空间规整，能够兼容主流的航电配件安装尺寸。材质设定上，机架主体选用高强度碳纤维复合板材，中部连接座选用轻质航空铝合金，两种材质的搭配兼顾了结构强度与轻量化需求，渲染过程中针对碳纤维板材的哑光纹理、铝合金的金属质感做了精细化的材质调校，还原了实物的材质表现。结构设计阶段经过多次受力仿真验证，双层结构的抗形变能力较单层机架提升40%以上，同时机臂的弧形过渡设计能够分散飞行过程中的冲击力，在发生轻微碰撞时能够避免机臂断裂，整体结构兼顾了实用性、安全性与轻量化需求，可直接用于小型四旋翼无人机的生产制作或DIY改装参考。
