微型四轴飞行器机架结构设计方案

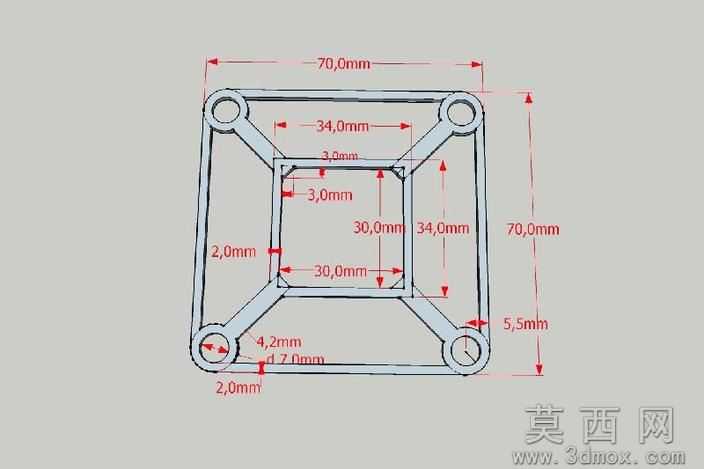

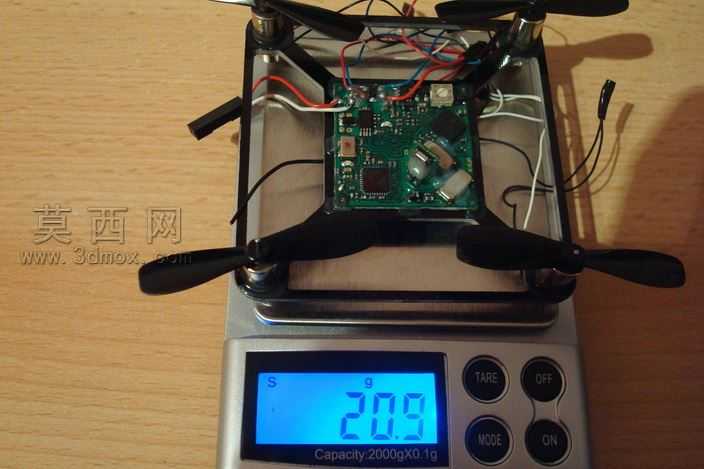

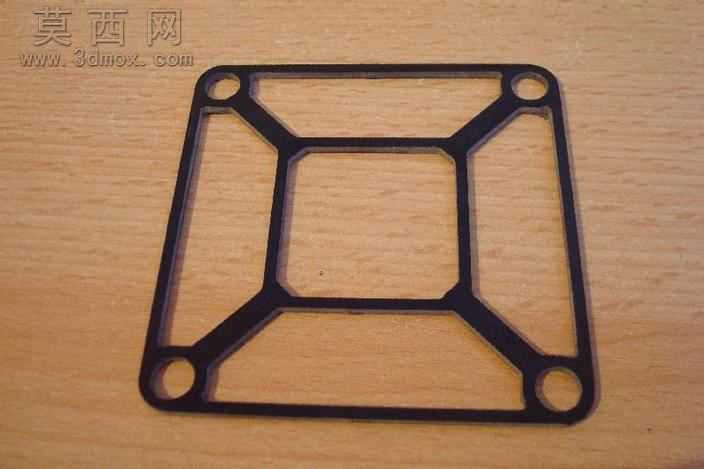

本作品为微型四轴飞行器的机架主体结构三维建模成果，整体采用对称式方形框架布局设计，建模过程中严格遵循尺寸驱动的参数化设计逻辑，将所有关键安装位、连接结构的尺寸公差控制在0.1mm级别，保障后续零部件装配的适配性。建模阶段首先完成中心核心承载区的结构搭建，中心区域设置30mm见方的安装基准面，预留飞控板、电池模块的安装空间，四周通过四根斜向支撑臂连接四角的动力安装座，支撑臂采用等宽截面设计，在保证结构强度的前提下尽可能缩减材料占用，降低整机自重。四角的动力安装座设计为带通孔的环形结构，通孔直径4.2mm，适配标准微型航模电机的安装定位，安装座外侧做圆弧过渡处理，避免尖锐边角在飞行过程中发生剐蹭损伤，同时减少飞行过程中的空气阻力。整体机架的外轮廓尺寸控制在70mm见方，框架侧边的杆件厚度设置为2mm，兼顾结构刚性与轻量化需求，支撑臂与中心框架、动力座的连接位置均做了圆角过渡处理，避免应力集中导致的结构断裂问题。材质设定上选用轻质高强度的工程塑料作为模拟材质，渲染阶段采用哑光浅灰色质感表现，搭配红色尺寸标注线清晰展示各部分结构的精确参数，方便后续加工生产环节直接参照尺寸进行开模或3D打印制作。设计过程中充分考虑微型飞行器的载荷分布特性，将四个动力安装位的受力通过斜向支撑臂均匀传导至中心承载区，避免单点受力过大导致的机架变形，同时整体对称的结构设计保障了飞行器飞行过程中的重心居中，降低飞控系统的调校难度，适配微型室内飞行器的使用场景需求。
