高性能四缸发动机排气歧管结构设计

　　这款排气歧管的结构设计，核心围绕四缸往复式内燃机的排气效率提升展开，日常应用覆盖民用乘用车动力升级、小型赛事赛车动力改装、非道路通用小排量动力设备的排气系统适配场景，是连接发动机气缸盖排气侧与下游排气净化、消声系统的核心导流部件。实际装车运行时，各缸排气门开启后排出的高温高压废气，会经由对应歧管支路汇入公共排气通道，顺畅导向三元催化器与消音总成，整个流道的设计合理性，直接决定发动机的泵气损失水平、排气背压数值，最终影响动力输出曲线与燃油消耗表现。

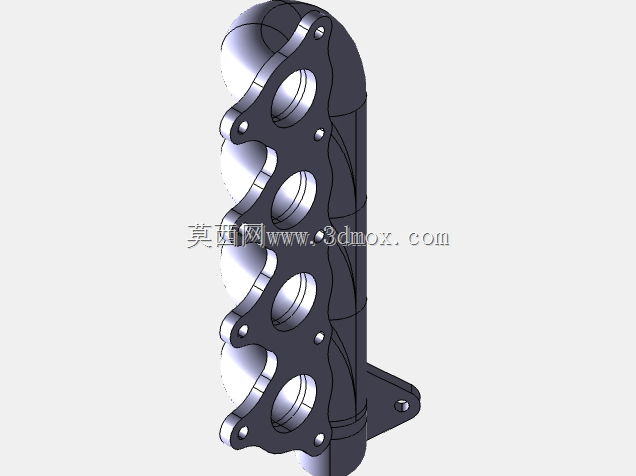

　　从功能特性来看，这款歧管采用等长支路的流道设计思路，每一条对应气缸的支路长度、弯折曲率、通流截面变化率都经过匹配调校，能够让四个气缸的排气脉冲形成有序的干涉效应，避免相邻气缸排气过程中出现气流对冲、倒灌的问题，既可以降低排气行程的活塞推出阻力，也能在高转速区间维持稳定的排气流速，帮助涡轮增压器（若适配增压机型）更早建立起有效增压压力，自然吸气机型则可以利用排气脉冲的谐振效应提升充气效率。结构上集成了一体式的安装法兰，气缸盖侧的法兰面加工有对应缸盖排气口的定位止口，周边均匀布置的螺栓过孔能够保证安装后的密封压力均匀分布，避免高温废气泄漏；歧管本体侧面预留的传感器安装凸台，可以直接适配原厂氧传感器、排气温度传感器的安装需求，不需要后期额外焊接改造；下端的公共出口法兰采用通用的接口尺寸，能够匹配市面上多数主流的三元催化器、排气头段的连接规格，降低改装适配的加工成本。

　　设计过程中优先考虑了实际制造的可行性，流道曲面采用连续顺滑的过渡处理，没有出现锐角转折、截面突变的结构，既可以减少气流在流道内部的紊流损失，也能够降低铸造、3D打印过程中的工艺难度，不管是采用铸铁砂型铸造、不锈钢焊接成型，还是采用耐高温合金进行选区激光熔化加工，都能顺利实现结构成型，不需要额外设计复杂的内部支撑结构。安装边界方面，缸盖侧法兰的螺栓孔位完全对应主流四缸发动机的排气侧安装孔距，法兰平面的平面度公差控制在0.1mm以内，能够保证与缸盖结合面的密封可靠性，避免长期高温工况下出现垫片冲蚀、漏气的问题；歧管本体的外轮廓尺寸经过紧凑化处理，安装后与发动机舱内的防火墙、冷却水管、线束总成之间预留了足够的安全间隙，不会出现运行过程中与周边部件发生运动干涉、热辐射烤蚀周边管线的问题；底部的固定支脚设计有减震衬套安装位，能够将歧管的振动通过衬套传递到车身/发动机支架上，降低排气系统的振动传递，避免长期运行出现连接螺栓松动、焊缝开裂的疲劳失效问题。

　　从实际使用的工况适配来看，这款歧管的管壁厚度经过梯度设计，法兰连接位置的壁厚适当增加，提升连接刚度与抗热变形能力，流道中段的壁厚在保证结构强度的前提下适当减薄，降低整体重量的同时，也能减少热容量，让冷启动时排气温度更快上升到三元催化器的工作温度，降低冷启动阶段的污染物排放。流道内部的表面粗糙度要求控制在Ra3.2以内，减少气流与管壁的摩擦阻力，进一步提升通流效率。针对高负荷工况下的热变形问题，歧管的支路之间设计有合理的膨胀间隙，允许高温下的自由热伸长，不会因为热应力集中导致法兰面翘曲、管壁开裂。整个结构没有多余的冗余设计，所有的曲面、凸台、安装位都服务于排气效率提升、安装适配性、结构可靠性这三个核心目标，既可以作为量产发动机排气系统的设计参考，也能够直接用于改装场景的实物加工制作，适配不同排量、不同点火顺序的四缸内燃机的排气系统升级需求。
