六缸星形活塞连杆动力总成结构

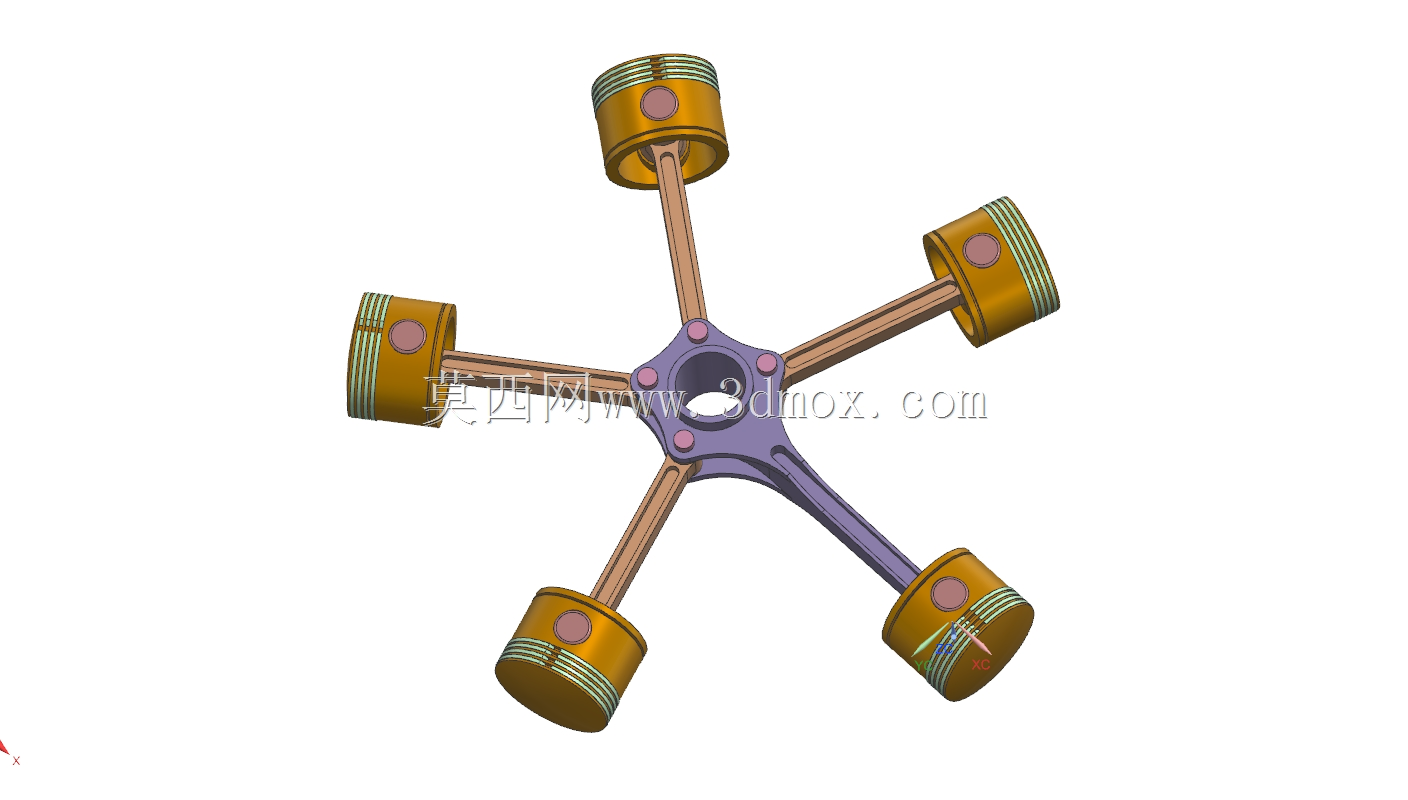

　　在轻型通航飞机、小型摩托艇、早期航空动力单元的动力选型场景中，星形布局的动力单元始终占据着特殊的应用位置，这类动力结构凭借紧凑的径向布局、优异的风冷散热效率、较短的动力输出路径，在对自重、散热条件、动力响应有严苛要求的场景中具备不可替代的应用优势。本次呈现的六缸星形活塞连杆结构，围绕中心曲柄呈60度等角径向排布，每一组活塞连杆组件都直接与中心的星形曲柄盘铰接，没有直列发动机冗长的曲轴排布，也没有V型发动机复杂的缸体夹角油路设计，整体结构的径向尺寸控制在适配小型动力舱的范围内，轴向尺寸仅相当于单缸活塞的行程叠加，安装时可以直接将中心曲柄的输出轴对接传动系统，不需要额外设计偏置的传动连接结构。

　　从功能实现逻辑来看，这套结构的核心是将六个活塞的往复直线运动，通过连杆的铰接传动转化为中心曲柄的旋转运动，六个气缸按固定角间隔做功，能够让动力输出的扭矩波动大幅降低，相比同排量的单缸、双缸动力，不需要配备大质量的飞轮就能获得平稳的输出特性，这对于自重控制严格的航空类动力场景来说，能够有效降低整机的死重占比。每一组活塞都设计了三道环槽结构，分别对应气封、刮油、导热的功能需求，活塞销孔与连杆小头采用浮动式铰接设计，能够在往复运动中自动补偿微小的角度偏差，避免连杆在径向摆动过程中出现卡滞。连杆本身采用变截面的工字型结构，在保证抗拉、抗扭强度的前提下尽可能降低杆件自身的往复惯量，减少高转速工况下的惯性载荷冲击。

　　设计过程中首先要确定的是曲柄的偏心距参数，这个参数直接决定了活塞的行程长度，进而决定单缸的排量大小，六个连杆的大头铰接孔均匀分布在曲柄盘的圆周上，相邻孔位的角度公差需要控制在极小的范围内，否则会出现各缸活塞止点位置不一致、做功时序错乱的问题。活塞的外径尺寸需要与缸套的内径形成精准的配合间隙，既要保证往复运动的顺畅，又要避免间隙过大导致的压缩压力泄漏，活塞裙部设计了微小的椭圆度，用来补偿热态工况下的热膨胀变形，避免发动机达到工作温度后出现活塞拉缸的故障。安装边界上，这套动力总成的固定接口集中在中心曲柄盘的后端壳体位置，六个气缸的安装法兰沿径向均匀分布，外接管路、散热结构都可以沿径向布置，不会在轴向占用过多安装空间，适配紧凑的动力舱布局。

　　在实际的工程应用中，这类星形结构的动力单元维护便利性也优于直列、V型布局的动力，单个气缸的拆解维护不需要拆卸整个缸体总成，只需要拆下对应气缸的固定螺栓就能完成活塞、连杆组件的检修，对于野外作业、航空场站的快速维护场景来说，能够大幅缩短维护工时。同时径向排布的气缸可以直接让迎面气流冲刷每一个气缸的外壁，不需要设计复杂的水冷管路、水泵、散热器组件，进一步降低了动力系统的结构复杂度和故障点，在低温环境下的使用可靠性也优于水冷动力单元，不会出现冷却液冻结、管路泄漏的问题。结构建模过程中，每一个铰接位置的运动间隙都经过了运动学仿真验证，确保在全行程运动过程中，连杆与曲柄盘、活塞与缸壁之间不会出现运动干涉，各组件的受力路径经过优化，曲柄盘的辐条位置做了圆弧过渡处理，避免应力集中导致的疲劳断裂问题，能够满足长时间高负荷工况下的使用强度要求。
