两英寸内螺纹连接手动球阀结构设计

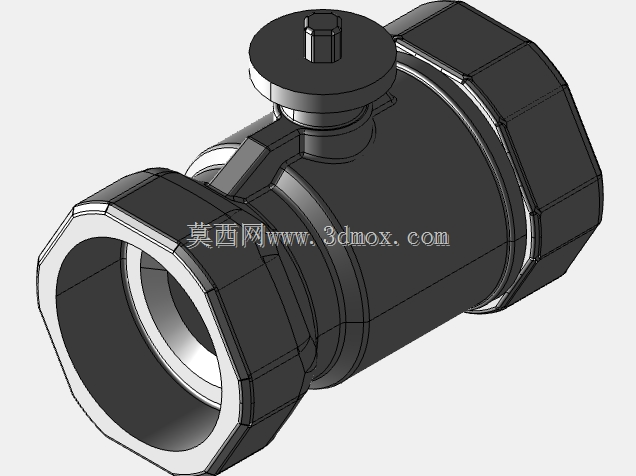

　　这款两英寸通径的手动球阀，主要面向民用给排水、中小型工业循环水系统、低压气动输送管路的通断控制场景，在日常管路运维中承担截断介质、切换通路的核心作用，相比同通径的闸阀、截止阀，它的流道阻力更小，全开状态下介质压损可忽略，适合对管路通流效率有要求的布设场景。从结构设计逻辑来看，整体采用侧装式固定球结构，阀体两端为内螺纹连接端，适配常规两英寸英制管螺纹的管路对接，安装时无需额外焊接法兰，直接在管端缠绕密封生料带后旋紧即可完成固定，安装边界预留了足够的扳手操作空间，阀体两端的六角结构刚好适配标准活动扳手的咬合尺寸，现场安装无需定制专用工装。

　　顶部的操作手轮采用矮型圆柱式设计，手轮直径经过扭矩核算，普通人手施加正常握力即可完成0-90度的开关切换，手轮顶部的扁方结构同时适配棘轮扳手的咬合需求，在管路布设空间狭窄、手轮旋转空间不足的场景下，可借助棘轮扳手完成开关操作，无需额外加长操作杆。阀体的中缝连接采用抱箍式压合结构，密封件内嵌在阀体接合面的凹槽内，装配时无需额外涂覆密封胶，依靠螺栓压合的预紧力即可实现中腔密封，在1.6MPa的常规工作压力下不会出现外漏问题。

　　流道设计为全通径结构，球体的通孔直径与管路通径完全一致，介质流经时不会出现节流效应，一方面可以降低管路输送的动力损耗，另一方面也能避免介质中的杂质在阀腔内部淤积，适合输送带有少量固体颗粒的流体介质，比如暖通系统的循环水、农田灌溉的带沙水流都可以适配。球体与阀座的密封采用软质密封材料，密封面接触压力均匀，低压状态下也能实现可靠截断，不会出现微漏问题，阀杆部位采用双重O型圈密封，阀杆的防飞出结构做了内嵌式设计，即使阀腔内部出现异常压力升高，阀杆也不会被介质压力顶出，从结构上规避了外漏风险。

　　从安装适配性来看，整体阀体的轴向长度控制在同通径球阀的常规尺寸范围内，替换现有管路上的老旧阀门时无需调整管路的预留间距，直接拆下旧阀即可完成换装，阀体外部的六角加强筋一方面提升了阀体的结构强度，在承受管路应力时不会出现阀体变形，另一方面也为安装时的扳手夹持提供了受力点，避免安装时阀体打滑。在实际工况使用中，这款球阀的开关状态辨识度高，手轮顶部的扁方方向与流道平行时为全开状态，垂直时为全关状态，现场巡检时无需凑近查看标识，远距离即可判断阀门的开关状态，降低运维人员的巡检工作量。设计过程中对阀腔的内部流道做了圆角过渡处理，介质流经阀腔时不会产生紊流，也就避免了长期使用过程中阀腔内部的冲蚀磨损，有效提升阀门的整体使用寿命，阀杆与球体的连接采用扁方榫接结构，传动间隙控制在极小范围内，操作时没有空行程，开关动作响应直接，不会出现手轮转了半圈球体还没动作的虚位问题。
