减压阀壳体铸造成型结构三维数模

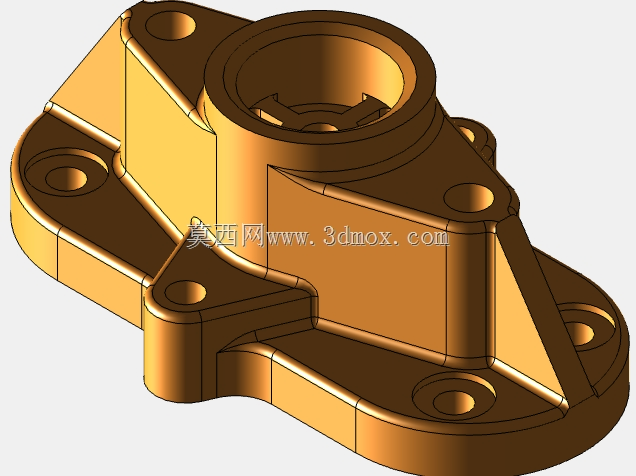

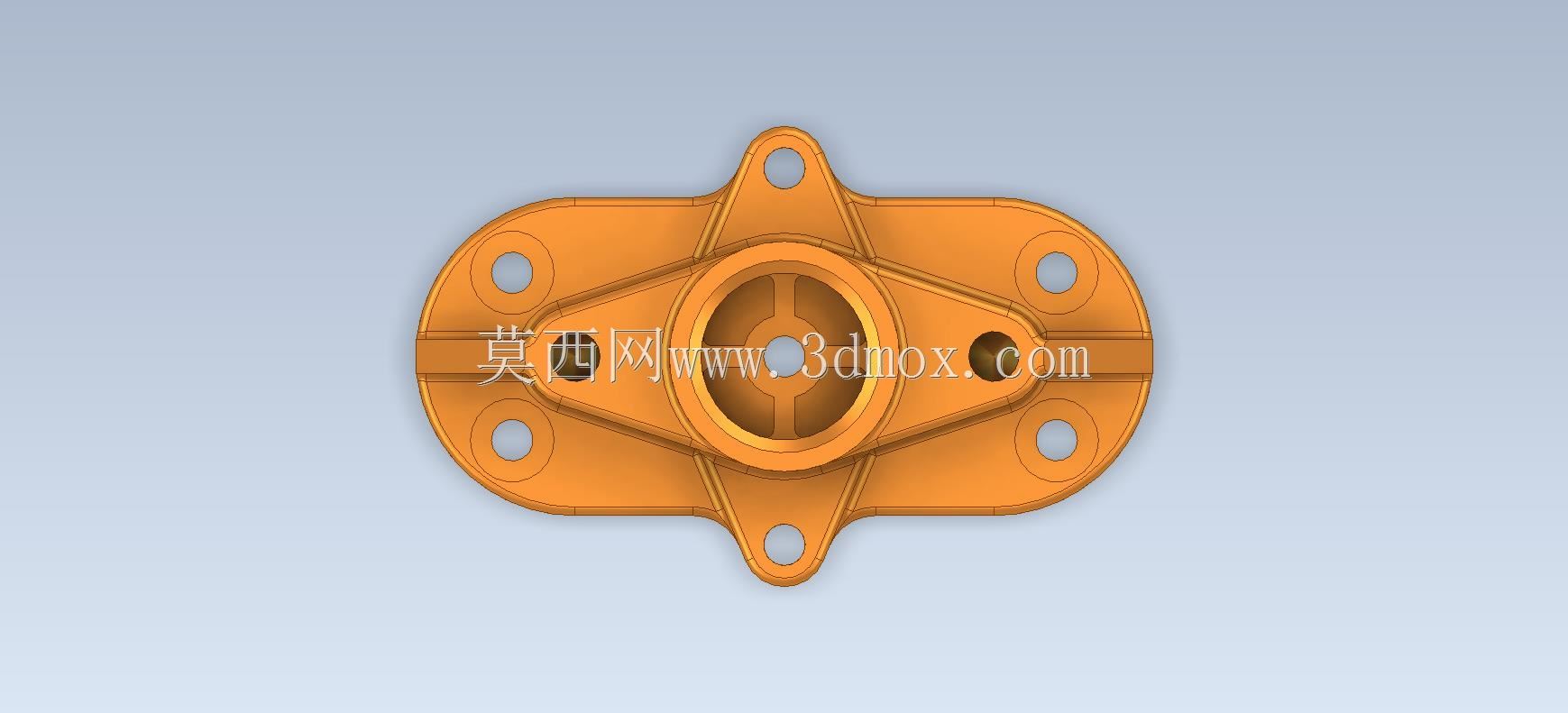

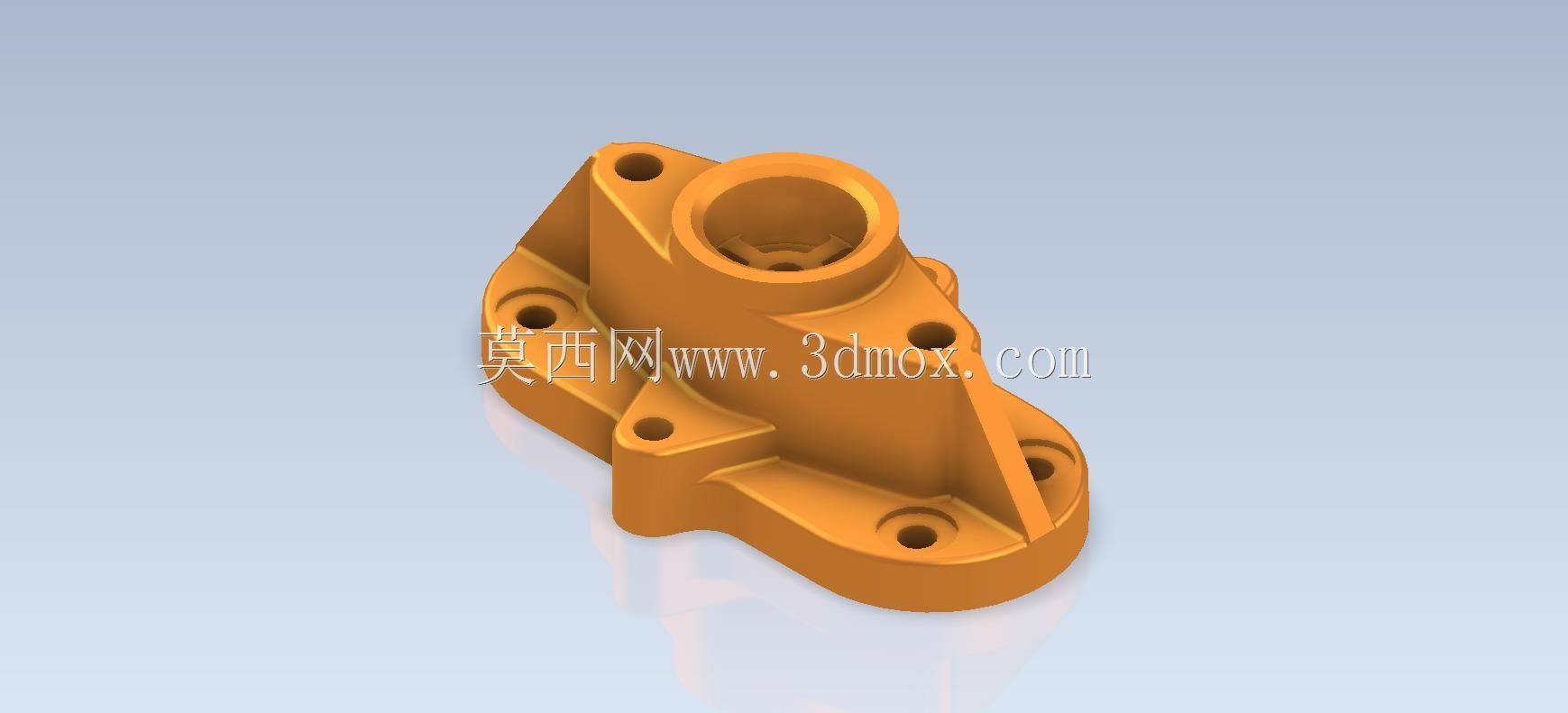

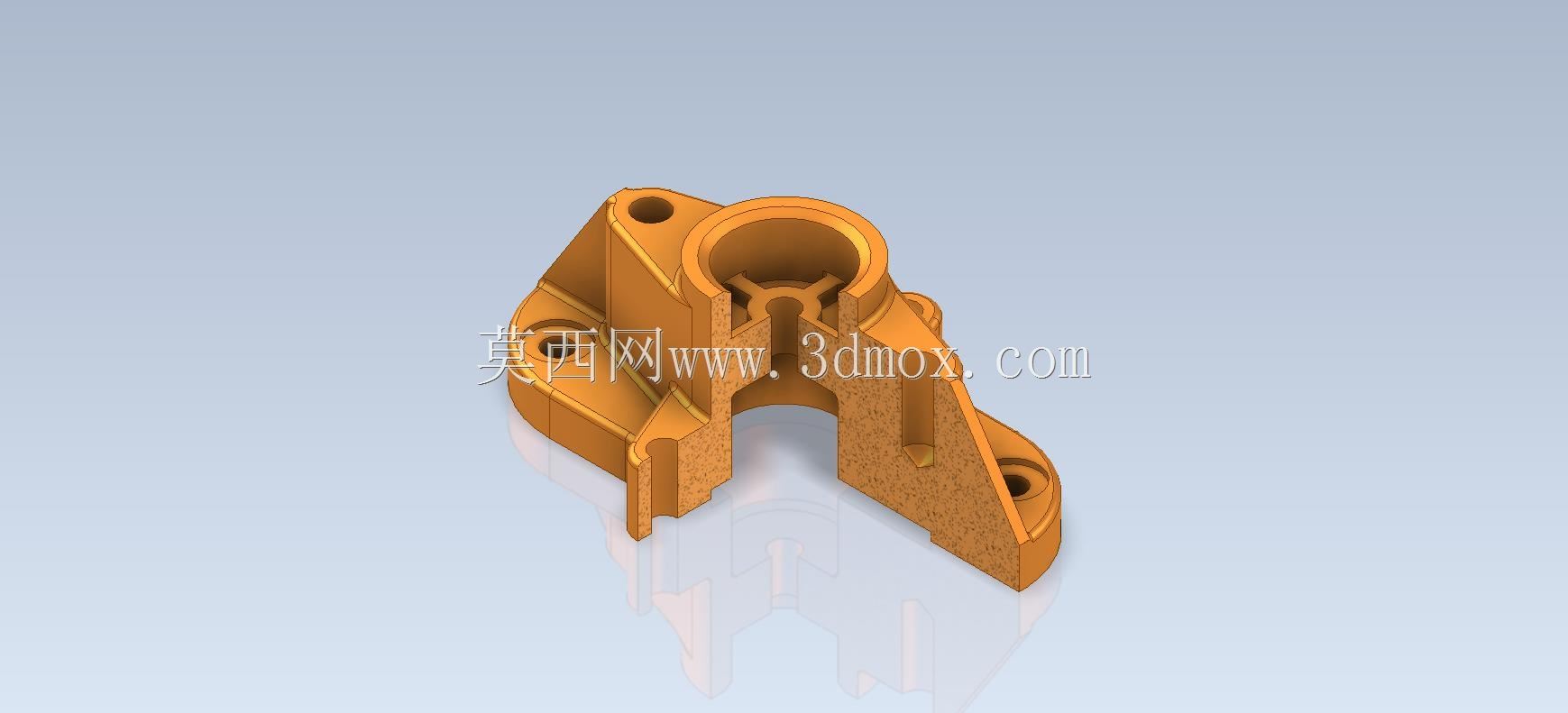

　　这款减压阀壳体的结构设计，完全围绕流体压力调节工况的实际需求展开，在工业流体输送管网、气动控制系统、液压动力回路中，这类壳体是承载调压核心组件的基础载体，所有的阀芯、弹簧、密封件、调节杆都要集成在壳体的内部型腔中，同时还要承受管路内的流体压力冲击、温度交变带来的应力变化，以及安装过程中的装配载荷。从结构布局来看，主体采用一体化铸造成型的腔体结构，上部的筒状型腔是容纳调压弹簧与阀芯导向组件的核心空间，内壁的同轴度公差直接决定阀芯运动的顺畅度，一旦型腔圆度超差，很容易出现阀芯卡滞、压力调节失准的问题，设计时特意在筒腔根部做了圆角过渡，避免应力集中导致的承压开裂。下部的不规则安装基座，是结合管路安装的实际空间做的布局优化，基座上分布的多个螺栓安装孔，采用不等距的排布方式，既可以防止安装时的错位误装，也能在有限的法兰接触面上均匀分布压紧力，避免密封垫片因为局部压力过大出现破损，或是压力不足导致的流体泄漏。侧面延伸的流道接口，做了渐变的通径设计，流体从入口进入腔体时，通径缓慢扩大可以降低流体流速，减少高压流体对壳体内壁的冲蚀，同时也能让流场更平稳，避免湍流带来的压力波动、异常振动和噪音问题。

　　在安装边界的设计上，所有安装孔的中心距都匹配通用工业管路的连接标准，不需要额外做转接法兰就能直接对接同通径的管路组件，壳体的最大外轮廓尺寸控制在常规手动工具的操作空间范围内，现场安装时不需要预留过大的操作间隙，在紧凑的阀组安装空间里也能顺利完成装配和后期维护。壳体的壁厚设计遵循等强度原则，承压较高的流道转折处、型腔根部适当增加壁厚，非承压的安装凸台位置则在保证结构强度的前提下做了减薄处理，既可以控制铸件的整体重量，也能减少铸造过程中因为壁厚不均导致的缩松、缩孔缺陷，提升铸件的成品率。

　　从建模逻辑来看，整个零件的特征构建完全遵循铸造工艺的要求，所有的转角位置都预留了符合铸造工艺的圆角，没有尖锐的直角结构，避免铸造时出现冷隔、浇不足的缺陷，安装孔的位置都设计了凸台结构，既可以增加孔位的局部强度，也方便后期机加工时的装夹定位，不需要额外做工艺搭子就能完成所有安装面、密封面的机加工工序。在实际工况适配方面，壳体的密封面都设计了足够宽度的密封垫片安装槽，适配常规的橡胶、金属缠绕垫片等多种密封形式，可以满足不同压力等级、不同流体介质的密封需求，不管是压缩空气、液压油还是低压水介质管路，都能保证长期运行下的密封可靠性。

　　上部的调节杆安装位置做了同轴的导向凸台，和调压手轮、调节杆的配合间隙控制在合理范围内，既可以避免调节杆偏磨导致的外泄漏，也能保证压力调节时的动作顺滑，不会出现调节卡顿、压力跳变的问题。这类壳体结构的建模过程，需要重点关注各个特征之间的位置公差关联，比如安装法兰面和内部型腔的垂直度、流道接口和腔体的同轴度、各个安装孔的位置度，这些公差要求都会直接影响最终零件的装配性能和使用可靠性，建模时每一个特征的草图约束、尺寸标注都要和实际加工的工艺基准保持一致，避免后期出工程图时出现基准不重合导致的加工误差。
