VL53L0X飞行时间测距传感模块结构设计

　　做嵌入式传感单元结构设计快八年，经手的测距类模块三维建模不下四十款，这款VL53L0X TOF测距模块的结构设计，是少数能在紧凑安装空间、电气兼容性、量产装配便利性上做到平衡的方案。先从实际应用场景说，这类模块现在用得最多的是小型AGV的避障冗余检测、智能柜的物品存在识别、服务机器人的近距防撞、工业流水线的工件到位触发，还有消费类电子的手势交互触发，不像工业级激光测距雷达需要几十米的量程，它的核心覆盖场景是2米以内的高精度短距测距，对安装空间的要求远比对量程的要求苛刻。

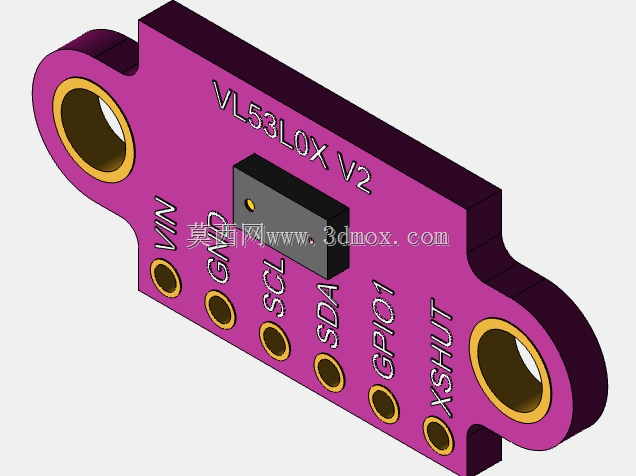

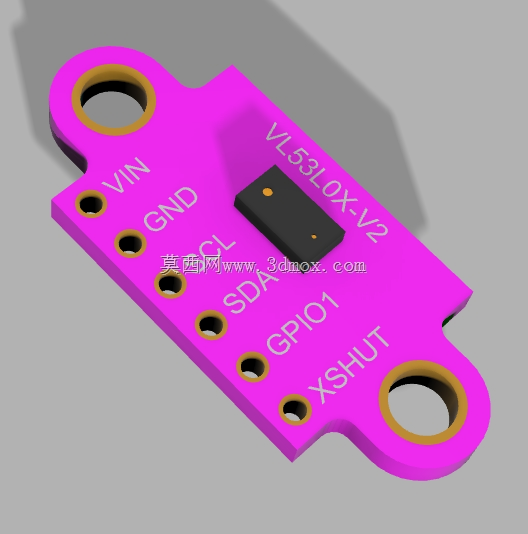

　　从功能特性上拆解，这款模块集成了940nm波长的激光发射接收单元，板载了电压调节电路和I2C电平转换电路，不需要外部额外加电平转换模块就能直接适配3.3V和5V的主控系统，这点在结构设计的时候省了很多外接元件的排布空间。PCB板采用紫色阻焊设计，板上引出的引脚从左到右依次是电源输入、地、I2C时钟、I2C数据、通用IO、关断控制引脚，引脚采用标准2.54mm间距的通孔焊盘，既可以直插排针做杜邦线连接，也可以直接焊接在载板上做集成化设计，两种装配方式都预留了足够的操作空间，不会出现插杜邦线的时候相邻引脚干涉的问题。

　　说回设计思路，这款模块的结构核心是围绕激光传感芯片的光学窗口做定位，芯片位于PCB板的中心偏上位置，周围没有布置过高的元件，避免遮挡激光的发射和接收路径，光学窗口的上方预留了0.8mm的沉台空间，后续如果需要加防尘滤片或者保护盖板，不需要重新改板，直接在沉台位置点胶固定即可。PCB两侧设计了带金属衬套的安装孔，安装孔的中心距是标准的25mm，和市面上多数小型传感模块的安装孔位兼容，安装孔的内径是3.2mm，可以直接用M3的螺丝固定，金属衬套的设计避免了反复拆装的时候螺丝拧坏PCB基材，这点比很多无衬套的安装孔设计耐用性高很多，尤其是在工业设备上需要经常维护拆装的场景，不会因为几次拆装就导致孔位开裂。

　　外形尺寸和安装边界这块，建模的时候特意核对过实际装配公差，整个模块的PCB厚度是1.6mm，加上板上最高的元件也就是传感芯片的屏蔽罩，整体厚度不超过4.2mm，板身的总长度是35mm，宽度是15mm，安装孔中心到板边的距离是5mm，安装的时候只要在固定面预留出40mm*20mm的平面空间，就能完成装配，不会和周边的结构件产生干涉。引脚的伸出方向是垂直于PCB长边，接线的时候线束可以顺着板的长边方向引出，不会在模块的正面也就是激光发射方向留出线束遮挡光路，这点细节很多同类型模块的设计都没考虑到，经常出现装完之后线束挡在光学窗口前面，导致测距数据跳变的问题。

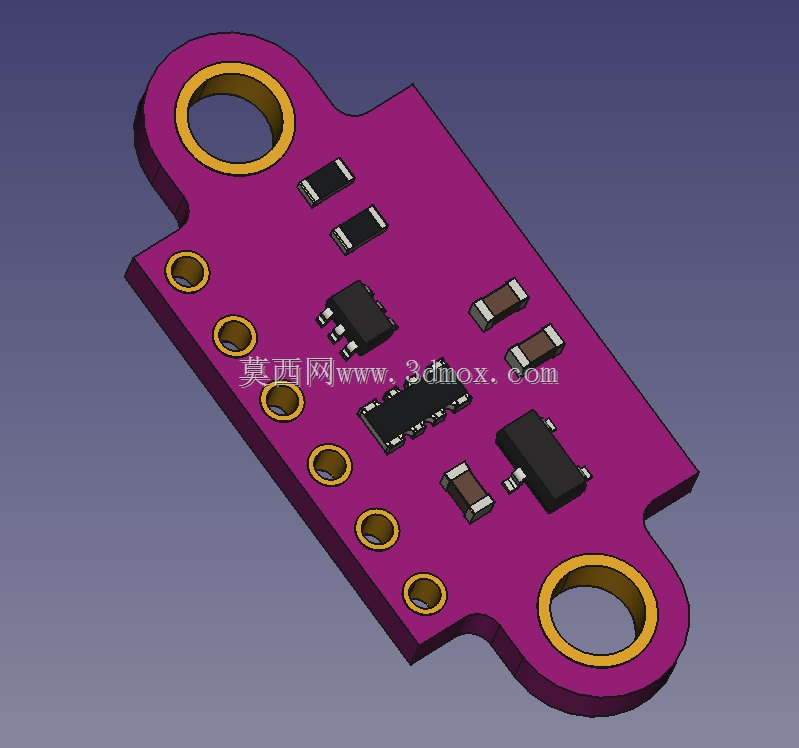

　　另外板上的丝印标识做了凸起的3D效果建模，每个引脚的功能标识都清晰对应在焊盘的侧边，不管是手工焊接还是做装配指导的时候，都不会出现引脚接反的问题。模块的两个安装耳做了圆角处理，没有尖锐的板边毛刺，装配的时候不会划伤操作人员的手，也不会刮伤周边的线束外皮。从结构强度上看，PCB采用FR-4基材，安装孔位置的铜箔做了加宽处理，固定的时候即使螺丝的拧紧力矩达到0.6N·m，也不会出现PCB变形的问题，板上的元件布局都避开了安装孔的应力集中区域，长期在振动环境下使用也不会出现元件虚焊的问题。

　　实际做设备选型的时候，这款模块的结构兼容性很强，不管是做嵌入式集成到现有设备的内部，还是做独立的传感单元外接，都不需要额外做复杂的转接结构，只要两个M3螺丝就能完成固定，电气连接上因为自带电平转换，也不需要额外加转接板，整体的集成成本比同参数的其他测距模块低不少。建模的时候所有的安装尺寸、元件高度、孔位公差都按照实际量产的公差带做了预留，导入到装配体里不会出现装配干涉的问题，做结构干涉检查的时候，只要预留出光学窗口前方10度锥角的无遮挡空间，就能保证测距数据的准确性，不需要反复调整模块的安装位置。
