涂鸦ZigBee人体运动感应传感装置外观结构

　　做智能家居配套结构设计快八年，经手的传感类外观建模不下百款，这次做的这款ZigBee运动传感装置的外部结构，最初是为了配套定制墙面安装座、侧装支架以及配套暗装底盒配件才启动的建模工作，毕竟很多精装房改造、全屋智能落地项目里，通用款传感的安装结构没法适配现场的特殊走线、异形安装面需求，必须拿到精准的外部尺寸边界才能做配套结构的适配设计。

　　先从实际应用场景说，这类PIR运动传感装置现在的落地场景早就不局限于家庭玄关的人来灯亮，在长租公寓的公共走道能耗管控、小型办公区的无人断电节能、老旧小区改造的楼道感应照明、甚至是临街商铺的非营业时间入侵探测场景里都有大量应用，不同场景对安装位置的要求差异极大：有的需要贴装在86型暗盒表面，有的需要卡在吊顶龙骨的侧边，有的需要通过支架调整探测俯角，这就要求传感本体的外部尺寸、安装孔位、边缘弧度必须完全精准，否则配套做的安装座要么装上去有缝隙，要么会遮挡PIR探头的探测视场角，直接影响探测灵敏度。

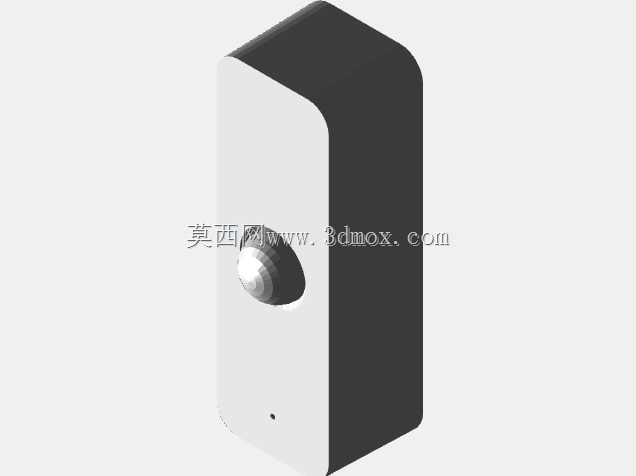

　　建模的时候最先敲定的是整体的外形轮廓，主体采用带大圆角的长方体造型，这种造型一方面是弱化棱角带来的突兀感，装在白墙面上不会太有违和感，另一方面圆角结构在做注塑外壳的时候能减少应力集中，降低批量生产时的翘曲风险。整体的厚度控制在适配墙面贴装的合理范围，不会因为过厚突出墙面太多积灰，也不会因为过薄压缩内部PIR透镜、 pyroelectric红外探测元件、ZigBee通讯模组、纽扣电池仓的排布空间。正面的PIR探头位置做了内凹的球面安装位，这个位置的尺寸公差控制在0.1mm以内，因为菲涅尔透镜的安装压圈需要和这个位置完全贴合，要是间隙过大，一方面会有灰尘进入内部附着在探测元件表面，时间长了会降低探测灵敏度，另一方面缝隙漏光也会导致白天强光下的误触发概率上升。探头下方的小圆点是光线感应开孔，这个位置的高度做了反复调整，既不能太高被探头的凸台遮挡自然光线的采集，也不能太低太靠近底边，在贴装的时候被墙面的不平整区域挡住，影响环境光亮度判断的准确性。

　　再说到安装边界的考量，建模的时候特意把背部的安装贴合面做了完全的平面度处理，因为很多墙面尤其是乳胶漆墙面，平整度误差可能在0.3mm左右，如果背部做造型凸起，安装的时候就会出现单边翘缝，时间长了双面胶粘贴的版本会脱落，螺丝固定的版本也会因为应力不均导致外壳变形。背部的挂装孔位间距按照通用的壁挂件标准做了预留，不管是用免钉胶贴装、螺丝固定还是搭配磁吸底座安装，都能有足够的贴合接触面。侧面的弧度做了连续的G2曲率过渡，没有尖锐的棱线，一方面是日常清洁的时候不会积灰，另一方面在做配套的防水外壳套的时候，能顺着弧度做密封胶圈的压合结构，拓展半户外走廊的使用场景。

　　很多同行做这类外观建模的时候容易忽略探测视场角对应的外部结构避让，这次建模的时候特意按照120度水平探测角、90度垂直探测角的范围，把正面探头周围的结构都做了避让，没有多余的凸台遮挡探测范围，哪怕是搭配最薄的壁挂支架安装，支架的边缘也不会进入探测视场的边界，避免出现近距离的探测盲区。另外外壳的分模线位置做在了侧面厚度的中线上，这个位置在安装之后是处于视觉的侧面，不会因为分模线的毛刺影响正面的美观度，也方便后续做表面处理的时候，不管是磨砂晒纹还是亮面抛光，都不会在可视面留下处理痕迹。

　　还有一个细节是外壳的边角圆角半径，特意选了和主流墙面开关面板一致的R角尺寸，这样在并排安装在开关旁边的时候，视觉风格能保持统一，不会因为圆角大小差异显得突兀。整体的长宽比例也做了调整，竖向安装的时候重心刚好落在背部挂装孔的中心位置，长期使用不会因为重力原因出现倾斜偏移。做这个外部模型的时候没有做内部的结构细节，因为核心目的就是给配套安装配件的设计提供精准的外部尺寸参考，不管是做明装的走线槽适配、吊顶的嵌入式转接框、还是角落安装的斜角支架，都能直接提取模型的曲面、边线、安装面数据做配合结构设计，不用再反复拿实物测量打样，能大幅缩短配套配件的开发周期，减少试错成本。

　　实际项目里用这个模型做过三款配套安装件的验证：一款是适配老房明装走线的穿线底座，能把外露的网线藏到底座和墙面之间的空隙里；一款是适配吊顶安装的弹簧卡扣转接件，能直接卡在吊顶的开孔里不用额外打螺丝；还有一款是适配墙角安装的90度角码，能把传感器装在两面墙的夹角位置，获得更大的探测覆盖范围，所有配件在第一次3D打印样件的时候就和传感器本体完美贴合，没有出现尺寸干涉或者间隙过大的问题，这也是外观结构建模精准度带来的实际效率提升。
