轧辊玉米冷却用环形旋风分离构件

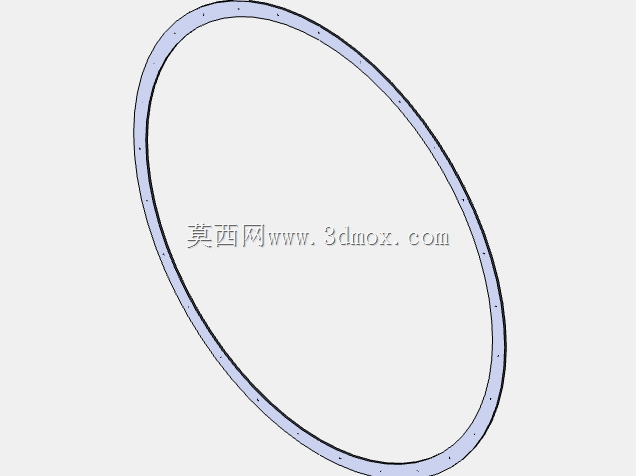

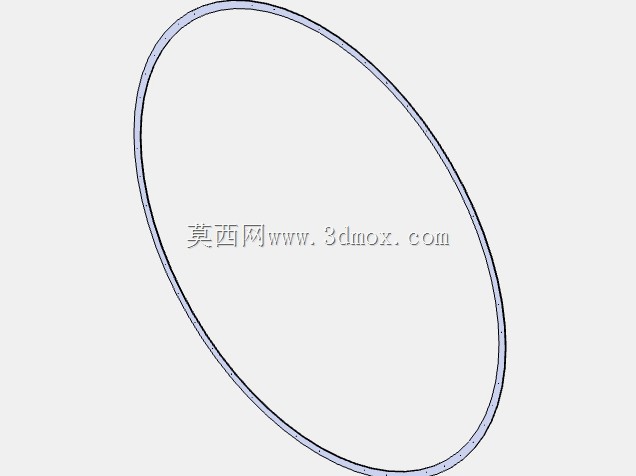

　　在粮食加工的轧辊玉米处理工段，冷却环节的风路系统往往需要适配特定的气流导向与物料分离需求，这款环形旋风构件正是针对该场景的定制化结构设计。不同于常规立式旋风分离器的锥桶形态，该构件采用闭合环形的主体轮廓，整体为薄壁圈状结构，外圈沿周向均匀分布安装孔位，可直接通过紧固件对接在冷却风路的环形风道接口处，无需额外设计转接法兰，大幅压缩了风路系统的安装空间，尤其适配轧辊玉米冷却设备中环形排布的风腔布局，避免传统立式分离器占用过多纵向空间的问题。

　　从功能实现逻辑来看，该构件依托环形流道的特殊曲率设计，当携带湿热玉米碎屑的冷却气流进入环形腔室后，会沿环壁形成连续的旋流场，利用离心力将气流中裹挟的玉米皮屑、碎粒等固态杂质甩向环体内壁，沿壁面滑落至集料槽，而经过净化的冷却气流则沿环体中心通道导出，重新回到冷却风路循环，既避免碎屑堵塞后续风路的换热器、风机等部件，也能减少冷却气流中的粉尘外溢，改善车间作业环境。在轧辊玉米的连续化生产中，冷却工段的风阻稳定性直接影响玉米冷却的均匀度，该环形构件的流道截面经过曲率优化，内壁无突变折角，气流沿环道流动时的局部阻力系数控制在较低区间，不会造成风路压损的大幅波动，可匹配常规低压离心风机的风压参数，无需额外提升风机功率就能满足冷却风量要求。

　　设计过程中重点考量了安装边界的适配性，构件的整体环径完全匹配轧辊冷却机的出料端环形风道尺寸，周向安装孔的孔距、孔径均按照现有设备的安装螺柱位置做了对应设计，现场安装时可直接对位锁紧，不需要对原有设备的风道结构做切割、焊接等二次加工，降低了产线改造的施工难度。构件的壁厚选取兼顾了结构强度与气流空间需求，过厚的壁体会压缩环道内的气流流通面积，提升风阻，过薄则会在长期气流冲刷、物料摩擦下出现磨穿问题，设计时针对玉米碎屑的冲刷角度做了壁厚冗余，在环道下沿物料滑落的集中区域做了局部加厚处理，延长构件的使用寿命。

　　不同于常规旋风分离器需要设置独立的出料闭风器，该环形构件直接集成在冷却风道内部，分离出的碎屑可沿环壁直接滑落至下方的出料绞槽，随冷却后的玉米物料一同进入下一道筛分工序，省去了独立排料结构的设计，简化了整个冷却风路的结构组成，减少了故障点。在实际工况适配中，该构件可适应含尘浓度较高的冷却气流，环形流道不存在传统锥底分离器的锥段堵料风险，即使处理湿度稍高的玉米冷却尾气，也不会出现碎屑粘附架桥的问题，日常维护仅需定期打开环体侧方的检查口，清理内壁粘附的少量积料即可，维护操作简便。

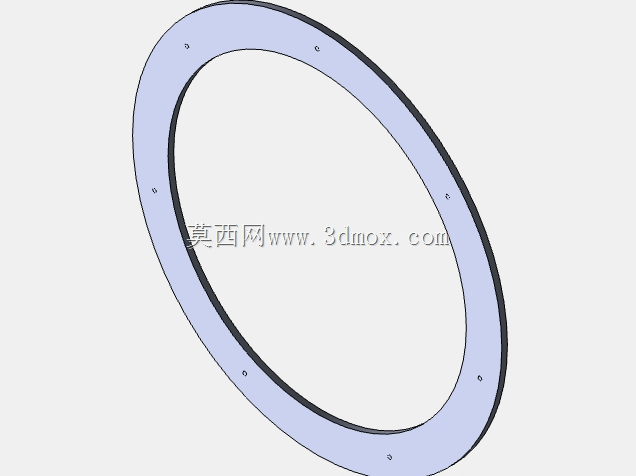

　　从建模细节来看，构件的周向安装孔做了沉头设计，锁紧后螺栓头不会突出环体内壁，避免对旋流场造成局部干扰，保证流场的均匀性；环体的对接端面做了平面度公差要求，安装后可配合密封垫实现端面密封，避免冷却气流从安装接缝处泄漏，影响风路的冷却效率。整体结构无复杂异形曲面，加工时可采用板材卷制后焊接成型，再做孔位加工，加工工艺性良好，适合粮食加工设备的批量配套需求，也可根据不同处理量的冷却设备，等比例缩放环径、调整流道截面尺寸，适配不同规格的轧辊玉米冷却产线。
