起重机小车用带法兰耳式铰接轴承结构

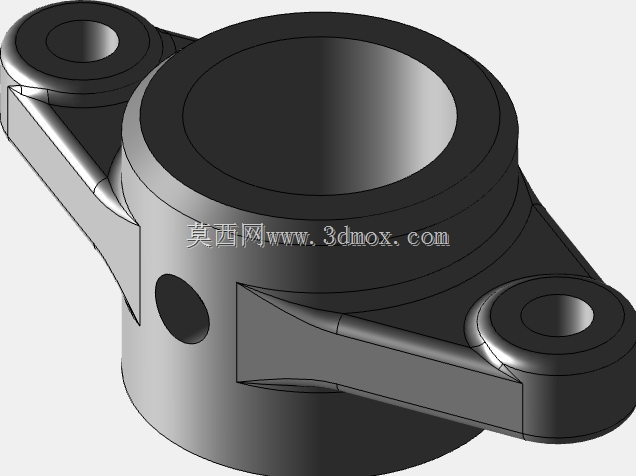

　　该铰接轴承结构主要配套桥式、门式起重机的运行小车机构，安装在小车架与行走轮组的铰接点位，承担轮组与车架之间的载荷传递、相对转动补偿功能，适配小车在轨道接缝、轨面不平顺工况下的小幅角度偏转，避免轮组出现卡轨、偏磨问题。从结构设计来看，主体采用一体化铸造成型的带耳法兰式壳体，中间为贯通的轴承安装腔，腔体内径可适配镶嵌自润滑铜套或滚针轴承组件，满足不同载荷等级的转动需求；壳体两侧延伸出对称的安装耳板，耳板上加工有同轴的光孔，用于穿装铰接销轴，将轴承整体固定在小车架的支座上，耳板与主体壳体之间设置有渐变式加强筋，从耳板根部平滑过渡到主壳体外壁，可抵消铰接点位承受的径向弯矩，避免应力集中导致的耳板断裂问题。

　　主壳体侧壁加工有径向贯通的注油孔，可在不拆解结构的情况下定期向内部轴承腔注入润滑脂，降低转动副的磨损速率，延长部件维护周期。安装边界方面，主壳体的法兰端面为定位基准面，安装时需与小车架上的对应安装面贴合，保证轴承腔轴线与轮组转动轴线的平行度公差控制在0.1mm/m以内；两侧耳板的销轴孔同轴度公差不低于IT7级，避免销轴安装后出现别劲问题；轴承腔的内径尺寸根据配套轮组的铰接轴直径匹配，常规适配20-50mm直径的铰接销轴，耳板孔中心距根据小车架的支座间距定制，可适配不同吨位等级的起重小车安装需求。

　　在实际工况应用中，该结构可承受径向载荷为主、少量轴向载荷为辅的复合受力，当小车经过轨道接头处的高低差时，轮组可绕该轴承的铰接轴线做±3°范围内的小幅摆动，始终保证轮面与轨道顶面的充分接触，避免轮缘与轨道侧面的硬接触磨损，同时可抵消小车架焊接变形带来的安装误差，降低轮组的装配精度要求。设计过程中优先考虑了部件的可维护性，注油孔的位置设置在壳体侧面便于操作的方位，日常维护时无需拆卸周边的行走电机、减速机构即可完成注油操作；壳体材质选用ZG310-570铸钢，经正火处理后基体硬度达到HB170-210，具备足够的强度和抗冲击性能，耳板与主壳体的过渡圆角半径不小于5mm，消除应力集中隐患。

　　结构的外形轮廓无尖锐棱角，所有外露棱边均做了R2-R3的倒钝处理，避免安装维护过程中出现磕碰划伤问题；主壳体的法兰端面上可加工定位销孔，用于安装时的快速定位，减少现场调整的工作量。该结构除了应用在起重小车的轮组铰接点外，也可适配其他需要小幅摆动铰接的重载机械设备点位，如输送线的摆动托辊支座、工程机械的拉杆铰接点等，通过调整轴承腔内径、耳板中心距和安装孔尺寸即可适配不同的安装场景，具备较强的通用性。建模过程中对所有配合面均做了公差标注，包括轴承腔的圆柱度公差、耳板孔的位置度公差、法兰端面的平面度公差，可直接用于后续的工程图输出和加工生产，结构的壁厚经过受力仿真验证，在额定1.5倍动载荷下最大应力不超过材料屈服强度的60%，满足重载工况下的长期使用需求。
