斜置式便携设备防护壳体结构设计

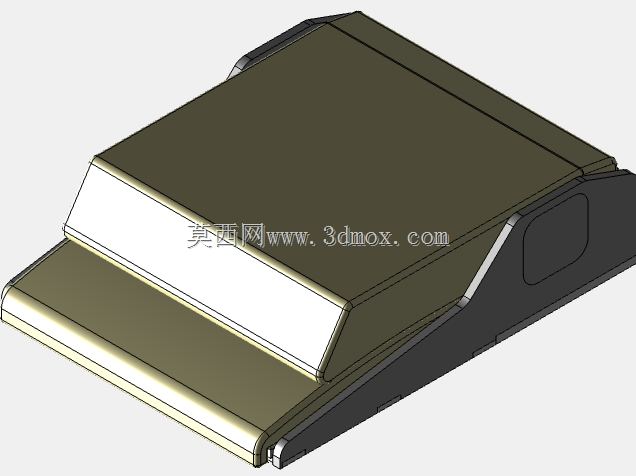

　　这款斜置式壳体结构，最初是为户外便携检测类设备开发的防护承载部件，在现场巡检、临时点位数据采集这类需要频繁移动设备、且操作视角有明确要求的场景中，这类壳体的结构合理性直接影响设备的使用效率与使用寿命。不同于常规方正的设备外壳，该结构采用前低后高的斜置顶面设计，操作人员在站立或坐姿操作时，无需过度低头或抬手就能清晰观察顶面搭载的显示模块、操作按键，长时间作业时能有效降低颈部与腕部的疲劳感，这一设计细节在工业现场的人因工程适配中往往容易被忽略，但实际投入使用后对操作体验的提升十分明显。

　　从功能特性来看，壳体采用上下扣合的拼接结构，侧边预留的内嵌式安装槽位，既可以容纳内部电路板、供电模块的固定螺柱，也能为侧边的接口模块留出足够的防护沉台，避免外接插头在受到磕碰时直接损坏接口焊盘。壳体边缘做了渐变式的圆角过渡，而非生硬的直角结构，一方面是为了在跌落时分散冲击应力，减少边角处的应力集中导致的壳体开裂，另一方面也能避免尖锐边角在搬运过程中刮伤操作人员或剐蹭其他设备表面。顶面的斜度经过多轮现场验证，控制在18度到22度之间，这个角度区间既能保证操作视角的舒适性，也不会因为顶面过斜导致放置在上面的小配件、记录笔等物品滑落。

　　设计过程中，首先要考虑的是内部元器件的安装边界，壳体内部的净空尺寸需要完全覆盖核心电路板、电池模块的最大外形，同时预留出至少2mm的安全间隙，用来布置缓冲泡棉与走线空间，避免壳体组装时挤压内部线束造成绝缘层破损。上下壳体的连接采用侧边隐藏式卡扣加底部紧固螺丝的组合方式，卡扣结构可以实现壳体的预定位，组装时不需要额外扶持就能对准螺孔，提升装配效率，底部的螺丝则能保证长期使用过程中壳体不会因为频繁搬动出现拼接缝隙变大的问题，同时也方便后期维护时快速拆开壳体检修内部元件。

　　安装边界方面，壳体底部设计有四个内嵌的防滑脚垫安装位，脚垫突出壳体底面1.5mm，既可以保证设备放置在光滑的金属操作台、玻璃台面时不会出现滑动，也能让壳体底部与放置面之间留出足够的散热间隙，帮助内部工作时产生的热量自然流通散出，避免热量在封闭壳体内积聚影响元器件寿命。壳体后侧的垂直立面预留了壁挂安装的螺孔点位，当不需要移动使用时，可以通过配套的壁挂支架将设备固定在墙面、设备机架侧面，拓展设备的安装使用场景，不需要额外更换外壳就能实现固定与便携两种使用模式的切换。

　　在结构强度的考量上，壳体的壁厚根据不同部位的受力情况做了差异化设计，顶面因为经常会有操作人员手部按压、放置小物件的受力需求，壁厚设置为2.5mm，同时在顶面内侧布置了网格状的加强筋，加强筋高度3mm、厚度1.2mm，在不明显增加壳体整体重量的前提下，大幅提升顶面的抗变形能力，避免按压时出现顶面凹陷、异响的问题。侧边的握持部位做了内凹的弧度处理，刚好贴合成年人手掌的握持曲线，搬运时手指可以自然卡在凹陷位置，不容易出现滑脱的情况，凹陷处的表面做了细微的防滑纹理处理，即使手上沾有少量油污、汗水，也能保证握持的稳定性。

　　这类壳体结构除了应用在检测类设备上，经过简单的接口位置调整，还可以适配便携数据采集终端、小型工业控制单元、现场打印设备等多种需要移动使用的工业设备，其核心的斜置操作面、多场景安装适配、抗冲击防护的设计思路，也可以为同类便携设备的外壳结构开发提供可参考的结构方案，建模过程中对安装间隙、加强筋布置、人因适配角度的参数设置，也能为同类结构的设计节省大量的验证调整时间。
