三工位TPU材质注塑鞋底成型设备

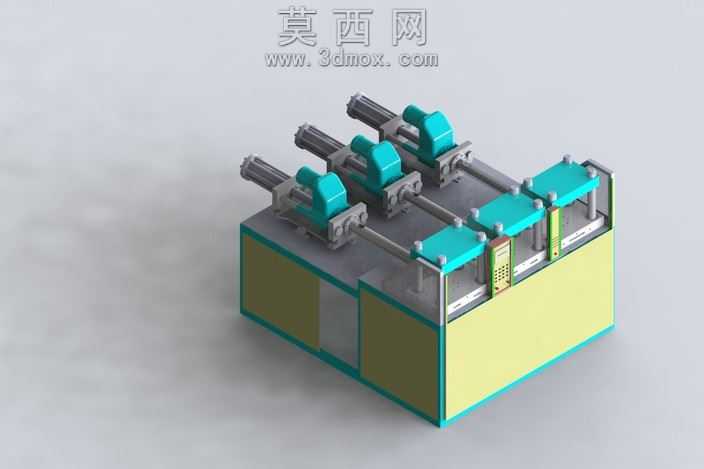

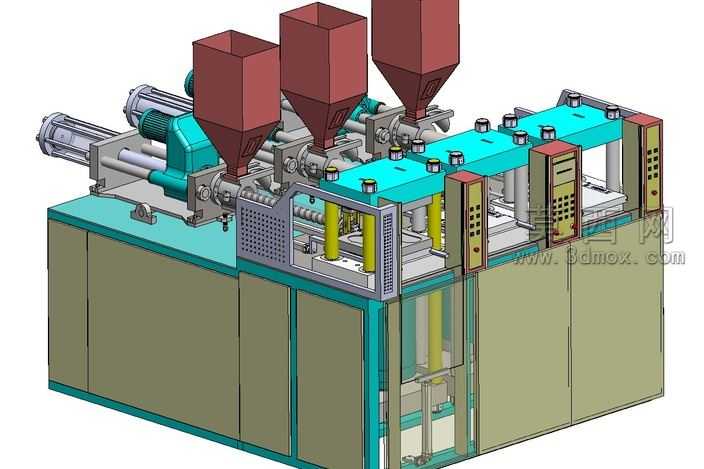

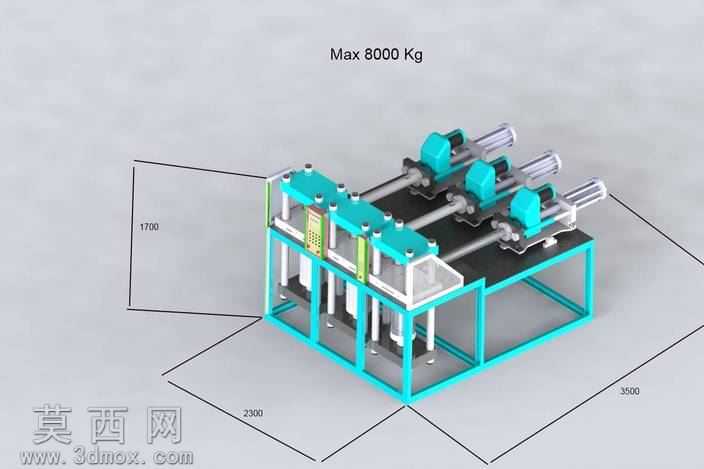

本模型为三工位注塑鞋底成型专用设备，整体采用三维参数化建模完成，完整还原设备的真实结构与尺寸比例，设备最大承载可达8000Kg，整体长宽高尺寸分别为3500mm、2300mm、1700mm，符合工业设备实际设计规范。建模过程中首先搭建底部方通焊接机架结构，采用标准型材拼接的框架式设计，既保证整体承重强度，又预留了各工位组件的安装空间，机架表面做喷塑材质处理，呈现工业设备常用的青蓝色漆面质感，金属型材的边角做倒角处理，还原真实焊接机架的工艺细节。设备上部设置三个平行排布的注塑成型工位，每个工位独立配置注塑驱动单元、合模结构与出料组件，驱动单元的电机外壳、传动杆、导向导轨均按照真实工业部件的比例建模，金属传动部件做镀铬亮面材质处理，与机架的哑光漆面形成鲜明质感对比，合模区域的防护挡板采用半透明亚克力材质，还原设备安全防护结构的真实视觉效果。设计思路上采用三工位并行排布的结构，可同时完成三组鞋底的注塑成型作业，有效提升制鞋生产的加工效率，各工位之间预留足够的操作与维护空间，传动导轨沿设备长度方向平行布置，保证工位移动的同轴度与运行稳定性。渲染阶段采用工业产品常用的影棚布光方案，主光源从斜上方投射，清晰呈现设备的结构层次与材质差异，阴影做柔化处理避免遮挡结构细节，背景采用中性灰色调突出设备主体，同时标注关键尺寸参数与承载参数，直观展现设备的性能指标与外形规格，整体模型结构严谨，各部件装配关系准确，可用于制鞋设备的方案展示、结构教学与生产参考。
