汽车液压传动执行组件三维结构设计

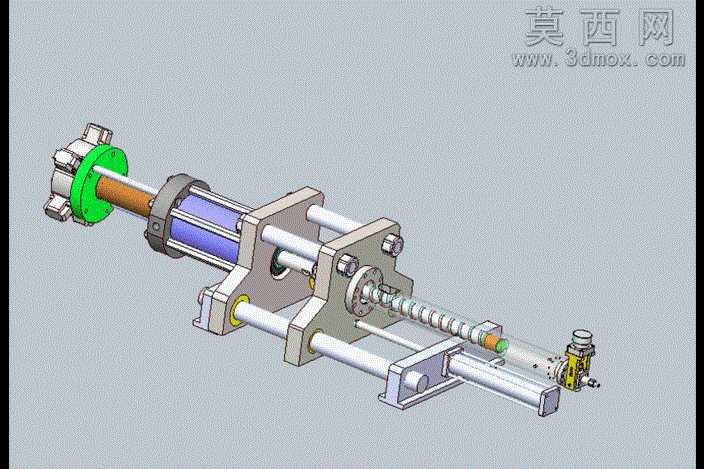

该作品为汽车配套的液压传动执行组件三维建模成果，建模过程中严格遵循机械装配的公差配合逻辑，对每一处零件的尺寸、装配间隙都做了精准还原。整体结构以缸体组件为核心动力单元，左侧端盖采用法兰式连接结构，绿色端盖与紫色缸筒的配合面做了密封槽结构的细节刻画，还原了液压元件的密封设计逻辑。中间的导向支撑座采用分体式装配设计，两根平行光轴作为导向承载结构，与支撑座的安装孔做了间隙配合的细节处理，保证传动过程中的运动同轴度。传动丝杆部分做了完整的螺纹牙型建模，丝杆与螺母座的配合结构清晰可见，末端的检测与限位组件也做了精细化建模，黄色的传感部件与外接接口的结构都完整呈现。渲染阶段采用了工业产品常用的写实材质体系，金属件分别赋予了阳极氧化、镀锌、发黑等不同的表面处理材质，橡胶密封件赋予了哑光弹性材质，透明视窗部分采用了半透明玻璃材质，不同材质的粗糙度、反光度参数都经过反复调试，让整体渲染效果贴近真实工业产品的视觉质感。设计思路上围绕液压传动的线性执行需求，将动力输出、导向承载、位置反馈、限位保护几个功能模块做了集成化布局，既保证了组件的传动刚性，又兼顾了安装维护的便捷性，所有零件的建模都保留了可编辑的参数化特征，方便后续根据不同车型的安装需求做尺寸调整，装配体中添加了符合实际运动逻辑的配合约束，可直接用于运动仿真模拟，验证传动过程中的干涉情况与行程参数。
