半入耳式无线蓝牙耳机结构设计方案

　　日常通勤、办公通话、运动休闲等场景中，半入耳式无线耳机的佩戴舒适度与声学表现始终是用户关注的核心，这款耳塞结构的三维设计，正是围绕日常高频使用场景的实际需求展开。从佩戴贴合度来看，设计阶段充分参考了亚洲人群耳甲腔的平均轮廓数据，耳塞柄与入耳腔体的过渡曲面做了连续顺滑的曲率处理，没有生硬的棱角转折，既避免长时间佩戴对耳屏、耳甲艇位置造成压迫硌感，也能在日常步行、轻微晃动的状态下保持佩戴稳定性，不会轻易滑落。出声孔位置的布局经过反复调整，对准耳道入口的同时预留了合适的泄压间隙，既保证声音传导的直达性，也能平衡耳道内外气压，减少长时间听音产生的闷胀感。

　　从结构拆分来看，整个耳塞分为入耳腔体、柄部两个主要功能区段，入耳腔体内部预留了扬声器单元、触控传感器、泄压透气膜的安装空间，各安装位的定位筋、卡扣结构都做了等壁厚设计，避免注塑生产时出现缩痕、翘曲问题，壁厚控制在消费电子外壳常用的1.2mm区间，兼顾结构强度与轻量化需求，整机单耳重量控制在5g以内，不会给耳部带来额外负重。柄部内部预留了锂电池、充电触点、蓝牙天线的布设空间，天线位置远离腔体内部的金属扬声器部件，减少信号屏蔽，保证蓝牙连接的稳定性；柄部末端的充电触点做了下沉式设计，配合充电盒内的弹性顶针，能够保证充电接触的可靠性，同时避免日常使用中触点被汗液、灰尘污染造成接触不良。

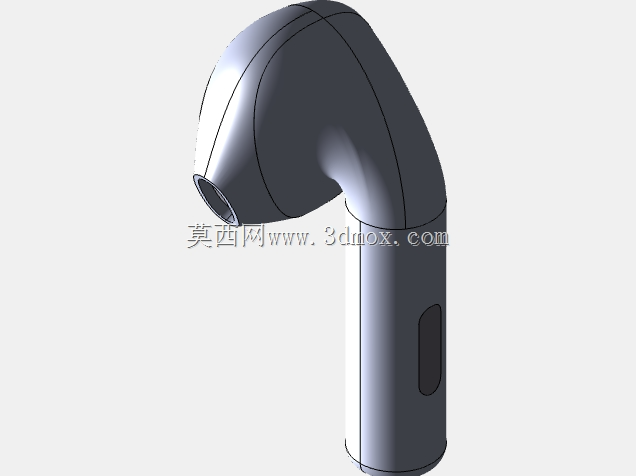

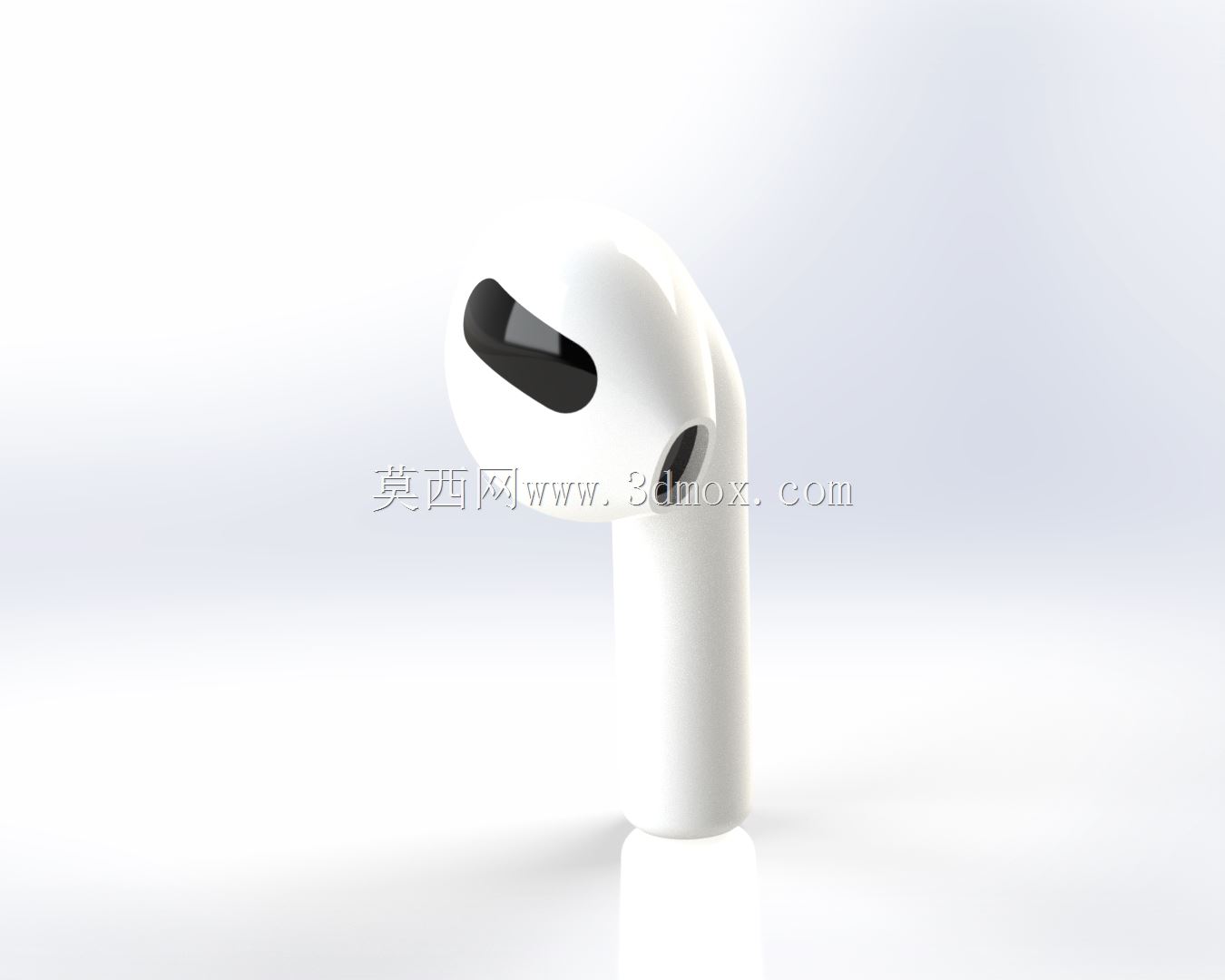

　　外观曲面的构建采用G2连续的曲面过渡，从入耳段的圆润弧面自然收窄过渡到柄部的微弧柱面，握持取戴时的受力点刚好落在柄部的防滑区段，用户单指捏取时不会打滑。出音嘴位置做了轻微的收窄处理，能够适配市面上通用的硅胶耳塞套，用户可以根据自身耳道尺寸更换不同规格的耳塞套，提升适配性。腔体上的触控感应区域做了隐形化设计，没有突兀的凸起或标识，保持外观整体性的同时，内部传感器的感应距离经过校准，既可以准确识别用户的点击、滑动操作，也能避免日常佩戴过程中衣物剐蹭造成的误触发。

　　从安装边界来看，整个耳塞的最大外轮廓尺寸控制在常规半入耳耳机的通用区间，入耳段最大直径15.8mm，柄部长度32.5mm，整体尺寸能够适配绝大多数通用无线耳机充电盒的内部容纳空间，不需要单独开模定制特殊尺寸的充电仓。各部件的装配采用卡扣加超声波焊接的固定方式，接缝位置的错位量控制在0.05mm以内，既保证整机的装配密封性，达到日常防泼溅的使用要求，也能让外观接缝均匀美观，没有明显的段差。内部走线的空间预留了0.8mm的安全间隙，避免装配过程中导线被壳体挤压造成断路，所有电子元器件的安装位都设计了对应的定位柱与限位筋，装配时不需要额外打胶固定，提升生产装配的效率，也方便后续的维修拆解。

　　声学结构上，腔体内部设计了独立的后腔泄压通道，能够优化低频响应效果，减少扬声器工作时的腔体内驻波，让声音表现更加通透。泄压通道的位置隐藏在柄部与腔体的过渡位置，外部做了防尘网贴合的安装台阶，能够阻挡外界灰尘、汗液进入腔体内部，保护内部电子元器件的使用寿命。麦克风拾音孔设计在柄部的末端位置，远离扬声器出声孔，同时内部预留了拾音密封腔，能够减少壳体振动传导的杂音，提升通话时的拾音清晰度，配合波束成形算法的硬件适配，在户外有风的环境下也能保证通话语音的可识别度。
