行星齿轮传动系统载体架单元结构

项目分类:齿轮 发布时间:2025-02-16 ID:933781
  • 行星齿轮传动系统载体架单元结构
  • 行星齿轮传动系统载体架单元结构
  • 行星齿轮传动系统载体架单元结构

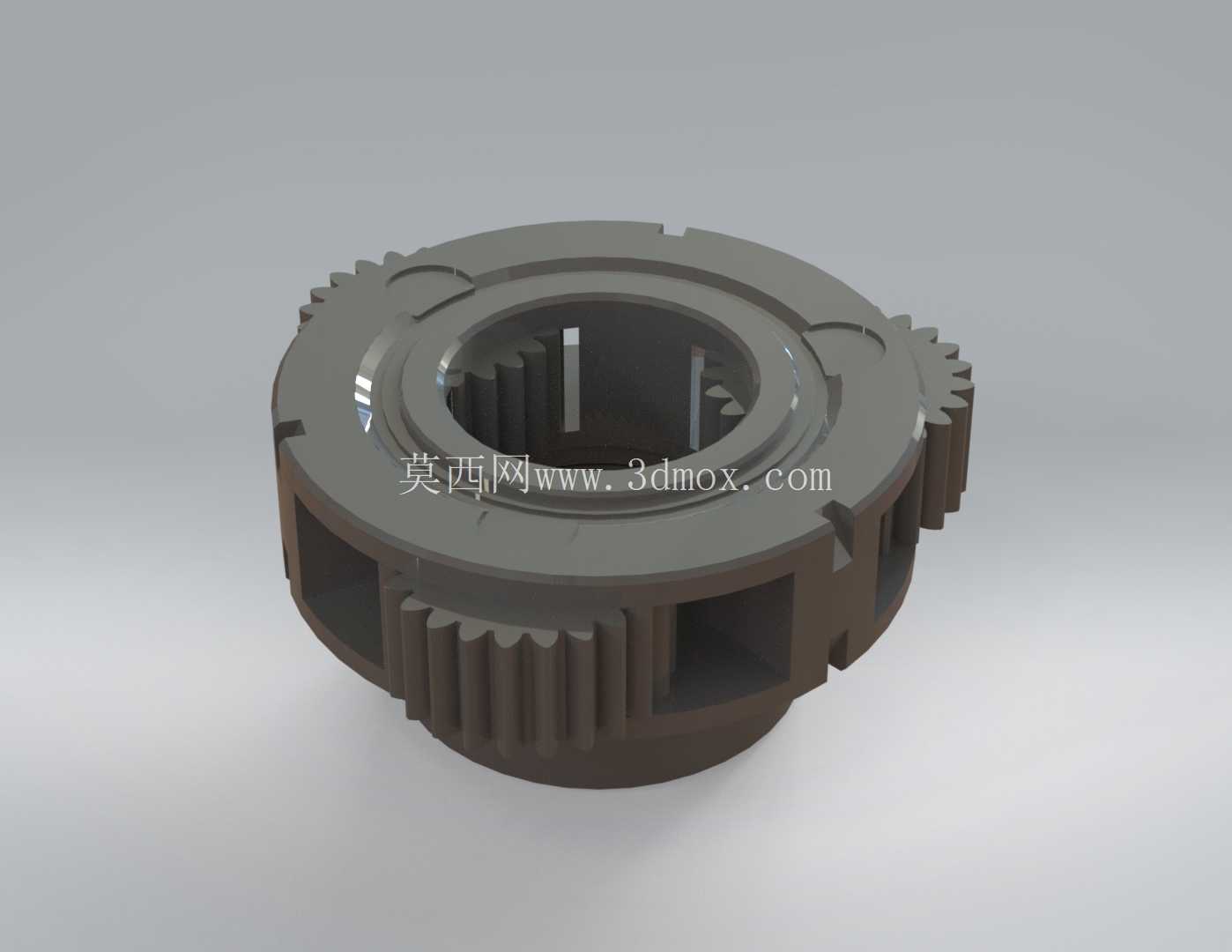

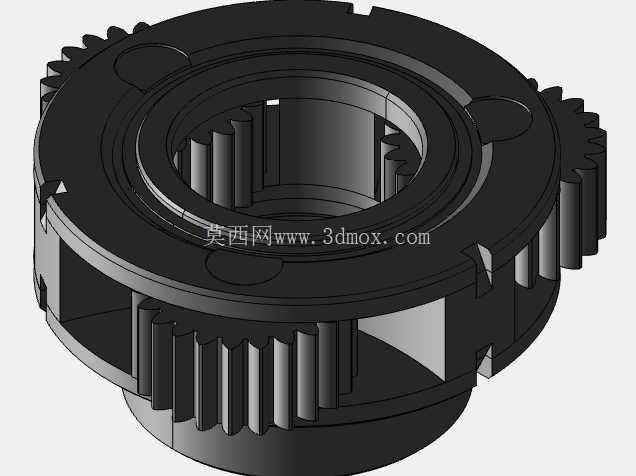

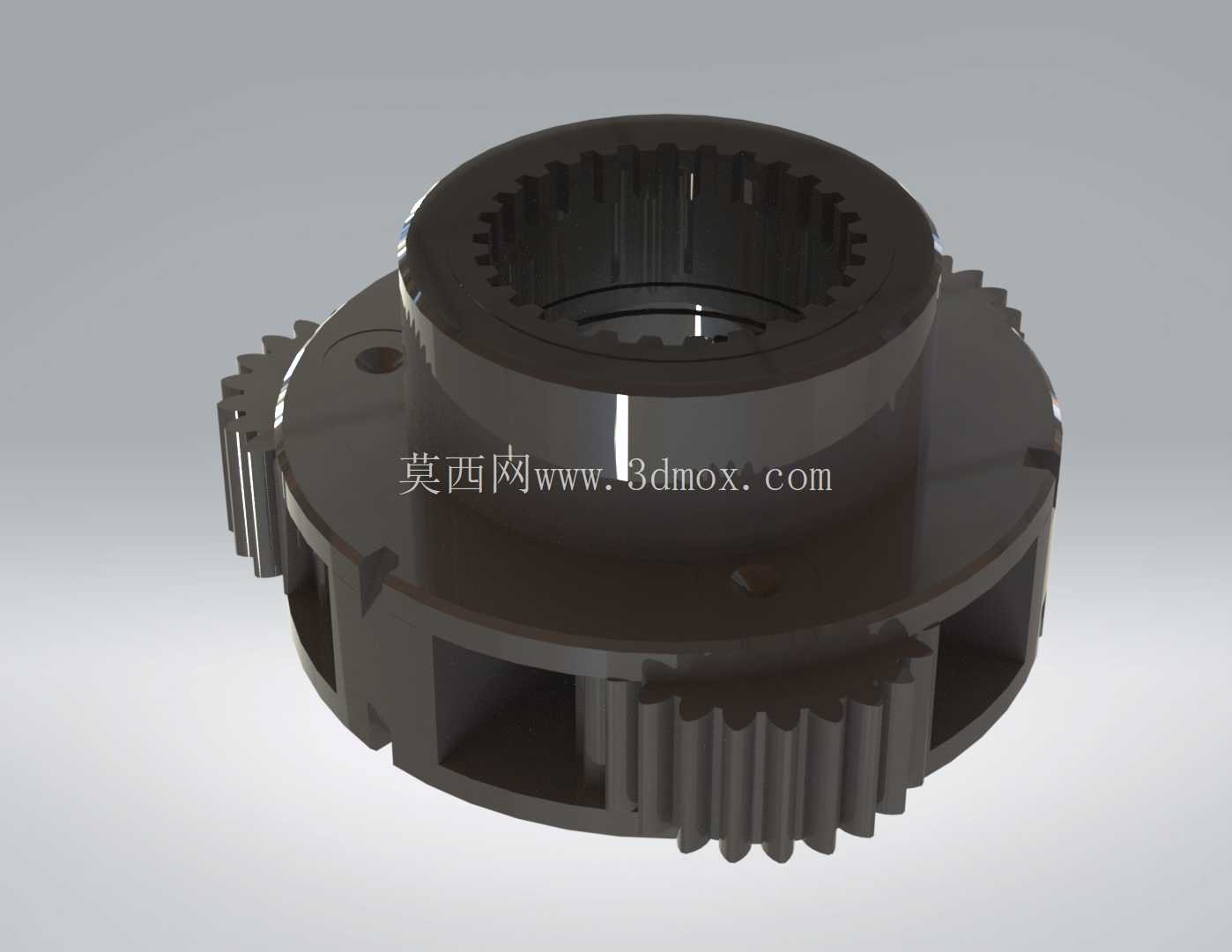

  在自动变速箱的行星排传动结构中,行星架是承担行星轮定位、载荷传递与啮合约束的核心承载构件,本次呈现的载体单元正是这类行星齿轮系统里的典型架体结构,其设计逻辑完全围绕行星轮系的动力传递需求展开。从实际应用场景来看,这类构件除了搭载在乘用车辆、商用车辆的液力自动变速箱、双离合变速箱的行星排中,也广泛应用在工业行星减速机、工程机械传动箱、风电增速齿轮箱等需要紧凑结构实现大传动比动力传输的设备里,是动力分流、扭矩放大、传动换向功能实现的关键支撑部件。

  从功能特性上看,该架体的核心作用是为周向均匀分布的行星齿轮提供稳定的旋转定位基准,保证每一个行星轮在绕自身轴自转的同时,能够沿着太阳轮与齿圈的啮合轨迹做稳定公转,避免行星轮在大扭矩输入下出现偏载、窜动,导致轮齿啮合冲击加剧、传动效率下降甚至断齿失效。架体中心设置的内花键结构,是动力输出端的连接接口,内花键的齿形参数、分度圆直径直接匹配变速箱输出轴或者传动连接轴的外花键,能够将行星轮公转带来的扭矩平稳传递到下游传动链路,花键的齿向修形、齿顶倒角设计,能够降低装配时的卡滞风险,同时减少交变载荷下的花键磨损。

  从设计思路层面拆解,该架体采用了盘式一体化结构,周向均匀分布的行星轮安装位之间设置了镂空的减重槽,在保证结构刚度、满足大扭矩承载要求的前提下,尽可能降低构件自身的转动惯量,减少变速箱换挡过程中的转动惯量冲击,提升传动响应速度。架体外缘设置的外齿结构,并非用于动力啮合传动,而是用于变速箱换挡机构的齿圈啮合定位,在换挡过程中,同步器齿套能够与该外齿结合,实现行星架的锁止或者自由度释放,完成不同传动挡位的切换。行星轮的安装轴孔位置度公差严格控制在0.02mm以内,保证多个行星轮与太阳轮、齿圈啮合时的齿侧间隙均匀,避免单个行星轮承担过大载荷,提升整个行星排的载荷分布均匀性与使用寿命。

  从安装边界与尺寸配合来看,该架体的轴向厚度需要匹配行星排的轴向安装空间,架体两端的端面平面度公差控制在0.01mm以内,保证与相邻的止推垫片、轴承端面的贴合度,减少轴向窜动。架体外圆的直径尺寸需要匹配变速箱壳体内的安装腔空间,预留足够的径向间隙,避免热胀冷缩或者高速旋转时的动平衡偏移导致架体与壳体发生剐蹭。中心内花键的同轴度相对于架体旋转轴线的公差不超过0.015mm,保证动力传递过程中的同轴度,减少旋转过程中的离心振动。行星轮安装轴孔的内径尺寸与行星轮销轴采用过渡配合,配合公差控制在H7/k6区间,既保证销轴安装后的定位稳定性,又避免过盈量过大导致装配困难或者销轴产生装配内应力。

  在实际的结构验证过程中,这类架体通常需要经过有限元强度校核,在最大输入扭矩1.5倍的过载工况下,架体的最大应力不能超过材料的屈服强度,安装轴孔位置的变形量不能超过0.03mm,避免行星轮轴线倾斜导致轮齿偏磨。同时构件需要做动平衡校正,在最高工作转速下的剩余不平衡量满足G6.3级的平衡精度要求,减少高速旋转时的振动噪声,提升整个传动系统的NVH表现。架体的材料通常选用高强度合金结构钢,经过表面渗碳淬火处理,表面硬度达到HRC58-62,芯部保持足够的韧性,既能够承受啮合过程中的接触冲击,又能够抵抗大扭矩下的结构变形,适配长期交变载荷下的工作需求。
