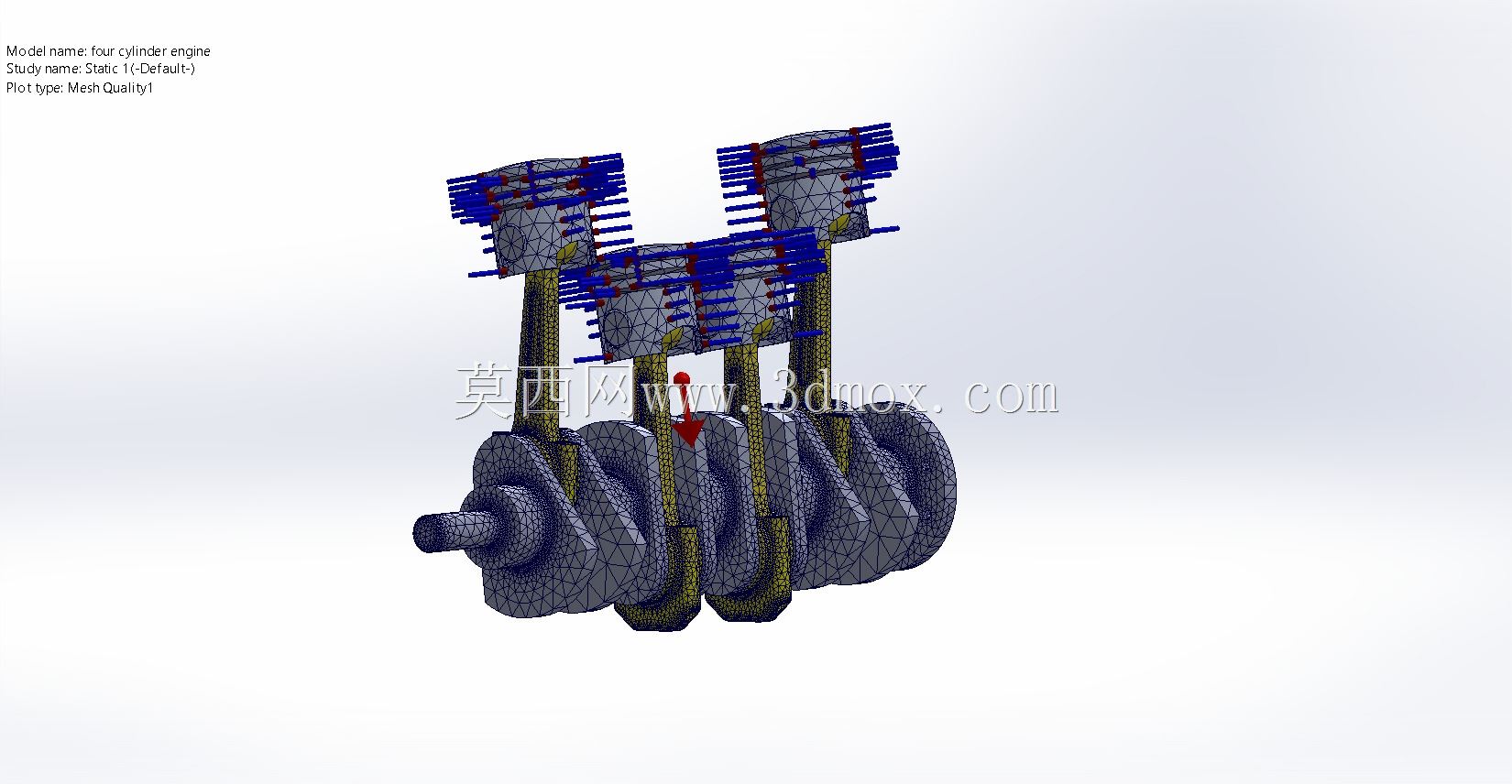

这套直列四缸动力结构的三维建模,核心还原了内燃机核心做功单元的运动逻辑,在乘用车动力匹配、小型工程机械动力选型、教学实训教具开发等场景中都有实际参考价值。日常做动力舱布局校核时,很多工程师容易忽略曲柄连杆机构的运动包络,这套模型把活塞往复行程、曲轴回转半径、连杆摆动角度的边界都做了完整还原,能直接用来核对缸体内部的干涉风险,不用再从零开始搭建运动骨架。从实际用途来看,这类四缸结构是目前民用乘用车、轻型载货车辆最主流的动力配置,相比三缸结构运转平顺性更优,相比六缸结构体积控制更灵活,能覆盖1.0L到2.5L排量区间的动力输出需求,不管是自然吸气还是涡轮增压布局,核心的曲柄连杆、活塞组、曲轴支撑结构的逻辑都是共通的。
模型在设计时优先还原了实际装配的尺寸逻辑,曲轴的主轴颈中心距按照常规量产机型的支撑间距设定,活塞销的偏心量也做了符合工程实际的偏移处理,避免做功行程中活塞对缸壁的侧向敲击力过大,这也是很多新手建模时容易遗漏的细节——不少初学者做四缸结构时会把活塞销设置在活塞中心线上,实际量产机型都会做0.5mm到1.2mm的偏心,用来优化运转NVH表现。外形尺寸上,这套结构的总长度按照常规直列四缸的缸心距累加设定,总宽度预留了连杆大头回转的最大包络空间,高度方向覆盖了活塞从上止点到下止点的全行程,加上曲轴平衡块的回转半径,安装边界可以直接对接常规横置、纵置动力舱的布局校核工作,不用再反复调整基础尺寸。做结构设计时,这套模型的运动副设置完全参照实际机械连接逻辑,曲轴主轴颈与缸体主轴承座设置为旋转副,连杆大头与曲轴连杆轴颈设置为旋转副,连杆小头与活塞销设置为旋转副,活塞与缸套设置为滑动副,四个气缸的曲柄销按照180度相位角布置,做功顺序按照1-3-4-2的常规直列四缸点火顺序设置,运转时能直观看到各缸活塞的交替运动状态,不管是做教学演示还是结构原理验证,都能直接调用。很多工程师在做附属部件设计时,比如机油泵驱动、正时系统布局、平衡轴匹配,都需要先明确曲轴的运动相位和活塞的运动位置,这套带运动结构的模型能直接输出各部件的运动轨迹参数,不用再单独计算运动行程。
比如设计正时链条的张紧器位置时,需要确认曲轴正时链轮的回转中心和凸轮轴链轮的中心距,模型里的曲轴前端输出端的安装位已经预留了标准的链轮安装空间,能直接匹配常规正时系统的布局尺寸。另外在做进气歧管、排气歧管的布局校核时,也能结合活塞的运动位置判断进排气门的开启相位对应的气缸工作状态,虽然模型没有还原配气机构结构,但核心的曲柄连杆运动逻辑能为配气机构的匹配提供基础的运动参照。从安装边界来看,模型的曲轴两端分别预留了前端轮系安装位和后端飞轮安装位,缸体的主轴承盖结合面按照常规量产机型的结构做了分层设计,油底壳的安装面高度也预留了足够的存油空间,不会出现曲轴平衡块运转时磕碰油底壳的问题。
很多新手建模时容易把油底壳的安装高度设置过低,导致平衡块回转时与油底壳干涉,这套模型在搭建时就把平衡块的最大回转半径作为油底壳安装面的高度参考边界,符合实际工程设计的校核逻辑。在实训教学场景中,这套模型可以用来拆解展示四缸发动机的核心做功原理,学员能直观看到四个活塞如何交替推动曲轴旋转,将直线往复运动转化为旋转动力输出,相比平面原理图的展示效果更直观,也能帮助初学者理解点火顺序、曲柄相位角、活塞行程这些核心参数的实际意义。在做动力改装的方案验证时,也可以基于这套基础结构调整冲程、缸径参数,快速核算不同改装方案下的动力结构尺寸变化,核对改装后是否会出现缸体内部干涉、安装边界超出动力舱空间的问题。
