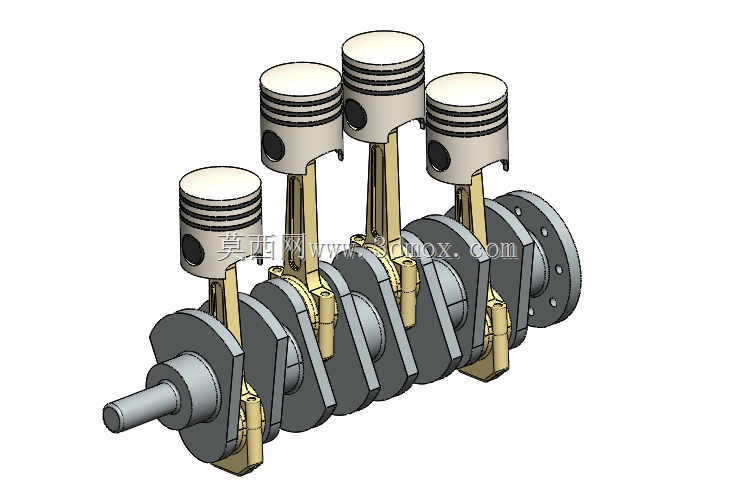

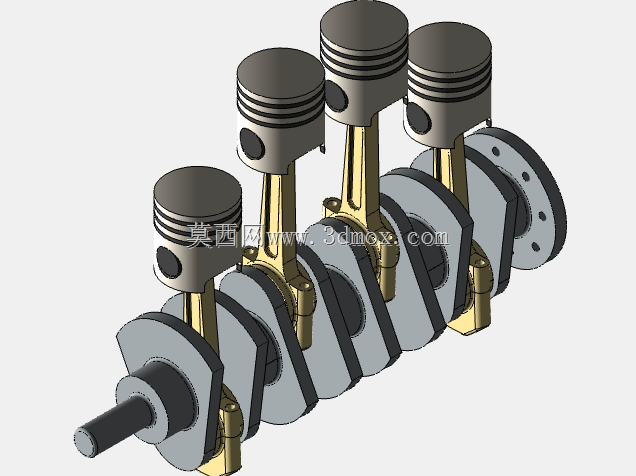

直列四缸内燃机曲柄活塞机构结构

　　这套直列四缸动力单元的核心运动组件，目前广泛适配在排量1.0L-2.5L区间的家用乘用车、轻型载货摩托、小型通用动力机械上，是民用动力领域装机量最高的内燃机结构形式之一。从实际落地的工程场景看，这类直列四缸结构相比三缸机型运转平顺性优势明显，相比六缸及以上缸数的机型又有着更紧凑的轴向尺寸，能在前置前驱车型的机舱内留出更多乘员舱、散热系统与附属配件的布置空间，同时整备质量更低，对家用车的油耗控制、维保成本控制都有实际价值。

　　整个组件的设计逻辑完全围绕四行程内燃机的做功循环展开，四个活塞沿曲轴轴向等距排布，相邻气缸的曲柄销错开180度相位，能保证曲轴每旋转两周就有一个气缸完成做功冲程，动力输出的连续性远优于单缸、双缸机型，运转时的一阶、二阶振动可以通过曲轴本身的平衡块抵消大部分，不需要额外加装结构复杂的平衡轴系统就能满足民用设备的NVH要求。活塞部分采用了三道环的设计结构，顶部两道气环负责密封燃烧室的高压燃气，避免做功行程的缸压泄漏影响动力输出效率，底部油环负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室造成异常烧损、积碳堆积的问题，活塞销采用全浮式设计，在发动机达到正常工作温度后，活塞销可以在活塞销座、连杆小头衬套间自由转动，能让磨损均匀分布，大幅延长组件的使用寿命。

　　连杆部分采用了工字形截面的锻钢结构，这种截面形式在相同重量下能获得最高的结构强度，既可以承受做功行程活塞传递的爆发压力，也能在排气、进气行程带动活塞完成往复运动，不会因为高速往复的惯性力出现杆身变形、断裂的失效问题。曲轴部分采用整体式锻造结构，四个曲柄销对应四个连杆的安装位置，每段曲柄两侧都集成了扇形平衡块，用来抵消活塞、连杆高速往复运动产生的惯性力，降低发动机运转时的整机振动，曲轴的输出端预留了飞轮安装的法兰结构，前端预留了正时轮、水泵驱动轮、发电机驱动轮的安装轴颈，能直接对接发动机前端的附件驱动系统。

　　从安装边界的尺寸逻辑看，这套直列四缸的运动组件轴向总长度控制在350mm-420mm区间，对应不同排量的缸径、冲程调整，径向最大回转半径不超过180mm，能适配缸径70mm-90mm的气缸体，安装时需要保证曲轴主轴颈的同轴度公差控制在0.02mm以内，活塞在上止点时的顶面余隙高度控制在0.8mm-1.2mm区间，既保证足够的压缩比，也避免活塞顶碰气门、碰气缸盖的故障。在实际的结构设计验证阶段，这套组件的三维数模可以直接用来做运动干涉检查，模拟发动机从怠速到最高转速区间内活塞、连杆、曲轴的运动轨迹，确认所有运动件在全行程内都不会和缸体、缸盖、正时系统出现干涉，同时还能通过数模直接提取曲轴、连杆的受力载荷，为后续的有限元强度校核、疲劳寿命计算提供准确的模型基础。

　　针对小型通用机械的适配场景，这套结构还可以通过调整活塞行程、压缩比来适配不同标号的燃油，甚至可以改装为燃气动力版本，不需要对核心运动组件做大规模改动，只需要调整活塞顶部的燃烧室形状、配气相位就能满足不同燃料的燃烧要求。日常维保层面，这套结构的拆解难度低，所有运动件都采用模块化设计，出现活塞环磨损、轴瓦烧蚀等常见故障时，不需要完全拆解整个发动机就能完成配件更换，对于售后维保的友好度很高，这也是它能在民用动力领域长期占据主流装机位置的核心原因之一。
