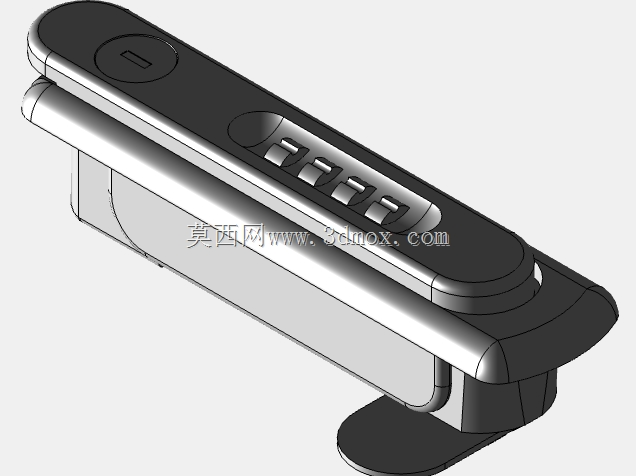

四位数字密码式机柜平面锁结构设计

　　这款四位数字密码平面锁，主要面向各类工业机柜、电气控制柜、户外设备箱、储物柜体的侧开式柜门安装场景，在通讯基站机柜、车间电气柜、户外公共设施柜体、办公储物柜体等场景中都能适配使用，替代传统带钥匙的机械锁具，解决钥匙管理繁琐、易丢失、多柜需携带多把钥匙的实际使用痛点。从实际使用逻辑出发，这款锁无需额外携带钥匙，仅通过预设的四位数字密码即可完成解锁操作，密码组合由0-9的四位数字构成，可形成上万种不同的密码组合，大幅降低密码被误碰破解的概率，同时支持左右侧开柜门的安装适配，不需要针对左开、右开柜门单独开发对应锁具型号，减少生产端的物料SKU数量，也降低安装选型时的出错概率。

　　从结构设计思路来看，这款锁采用嵌入式平面安装的整体布局，锁体主体嵌入柜门安装位后，外露面与柜门表面基本齐平，不会突出柜体表面形成凸起结构，既可以避免运输、安装、使用过程中凸起的锁具被外力磕碰损坏，也能减少柜体表面的勾挂风险，适配对表面平整度有要求的设备柜体使用场景。锁体的操作区域做了内凹式的数字拨轮布局，拨轮嵌入锁体上盖的内凹槽内，日常关闭状态下拨轮不会直接突出外露，减少外力误碰拨轮导致密码错乱的情况，锁体上部设置了独立的解锁按键，密码验证正确后按下按键即可完成锁舌的收回动作，操作逻辑简单直接，不需要额外的转动或者提拉动作，戴劳保手套操作也能顺利完成解锁。

　　在安装边界与尺寸适配方面，这款锁的安装开孔为标准长条形开孔，适配市面上主流的机柜平面锁安装尺寸，替换原有同规格机械锁时不需要重新对柜门进行开孔加工，直接替换即可完成安装，降低旧柜改造的施工成本。锁舌部分采用可调节式的伸出长度设计，可以适配不同厚度的柜门与门框间隙，不需要额外加装垫片调整安装间隙，锁体内部的密码轮组采用模块化装配结构，密码重置时不需要拆解整个锁体，仅需要在解锁状态下拨动侧边的重置拨片即可完成新密码的设置，日常维护操作简单。锁体的外露部分做了圆弧过渡处理，所有边角都没有尖锐的直角结构，避免操作人员开关柜门时被划伤，上盖表面做了细微的防滑纹理处理，手指按压解锁按键时不会出现打滑的情况。

　　从实际使用的可靠性角度出发，锁体内部的传动结构采用金属件与耐磨工程塑料搭配的组合，密码轮的卡位结构采用弹性金属弹片，每拨到一个数字位置都会有清晰的段落反馈，操作人员不需要目视观察也能通过手感确认数字是否拨到位，适合光线不足的柜内操作场景。锁舌部分采用金属冲压成型，具备足够的结构强度，柜门关闭后锁舌与门框锁扣的配合间隙控制在合理范围，不会出现柜门晃动、虚锁的情况，同时锁体的外壳结合处做了错位的止口结构，可以阻挡日常的灰尘、溅水进入锁体内部，适配普通户外场景下的使用需求，不需要额外加装防雨罩即可应对日常的淋雨、扬尘环境。针对不同的柜门材质，不管是冷轧钢柜体、不锈钢柜体还是绝缘的塑料柜体，这款锁都可以通过配套的安装卡扣完成固定，不需要在柜门背面焊接额外的固定螺柱，安装时仅需要在柜门开好对应尺寸的安装孔，将锁体嵌入开孔后从背面卡入固定卡扣即可完成锁体的固定，整个安装过程不需要复杂的工具，单人即可快速完成装配作业。
