插芯式执手门锁三维结构设计

　　日常民用及商用场景中，插芯锁是室内门扇最常用的锁闭构件，区别于外装挂锁、球形锁，这类锁体整体嵌入门扇侧边预留的锁槽内，外露部分仅为两侧执手与锁孔盖板，不会突出门扇表面过多，既不会磕碰过往人员，也能适配不同厚度的室内木门、复合门，在办公室隔间、住宅卧室、储物间门体上的装配占比极高。从实际使用逻辑来看，这类插芯锁不需要过高的防盗等级，核心需求是操作顺畅、锁舌伸缩无卡滞、执手复位可靠，日常开关门时通过下压执手带动斜舌回缩即可实现开门，松开执手后斜舌在内部弹簧作用下自动弹出，关门时斜舌受门框导向片挤压自动回缩，到位后弹出卡入门框锁扣盒，实现门扇的临时锁闭，配套的钥匙可以驱动方舌伸出，实现门扇的固定锁止，避免外力随意推开。

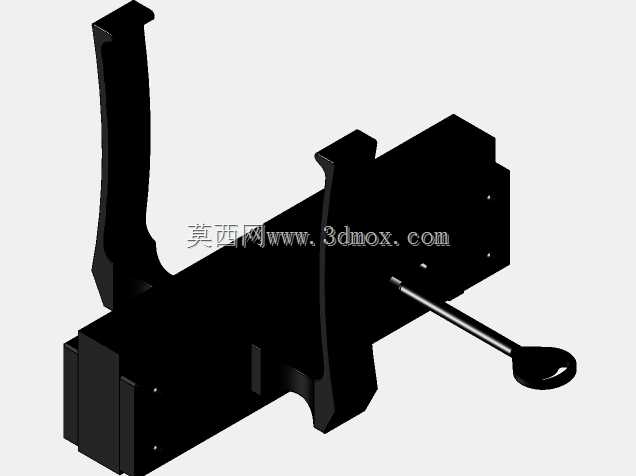

　　做这个结构的三维建模时，最先要敲定的是安装边界参数，常规室内门扇厚度在40mm到50mm之间，锁体嵌入部分的厚度不能超过38mm，否则会出现锁体外露无法完全嵌入槽位的问题，锁体侧边的导向片宽度要匹配门扇侧边的开槽宽度，一般控制在20mm到25mm之间，长度根据锁舌的行程确定，斜舌的伸缩行程通常设计为12mm，方舌的伸缩行程不小于16mm，保证锁闭后有足够的卡入深度，不会因为门扇轻微晃动就出现脱开锁扣的情况。建模过程中要重点处理执手与锁体内部传动件的配合关系，执手的转轴部分要和锁体内的拨叉做同轴配合，转轴与锁体盖板的配合间隙控制在0.1mm到0.2mm之间，既要保证转动灵活无卡顿，也不能间隙过大导致执手出现上下晃量。钥匙插入锁芯后，锁芯的弹子对位完成才能转动拨块带动方舌伸缩，这部分的结构要还原弹子孔的对位关系，锁芯外壳与锁体的安装位要做定位止口，避免锁芯在锁体内出现转动移位。

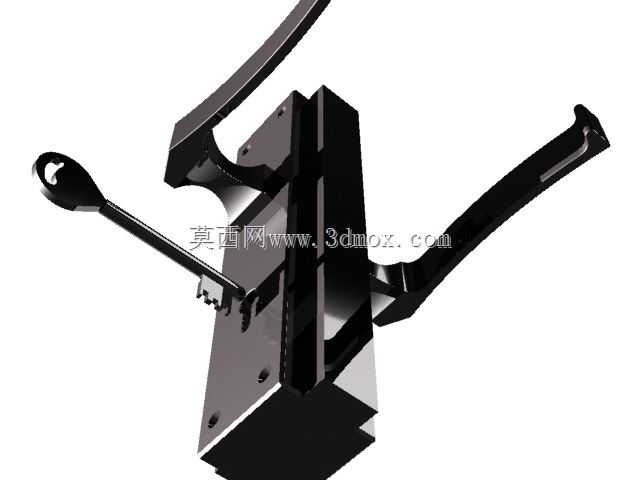

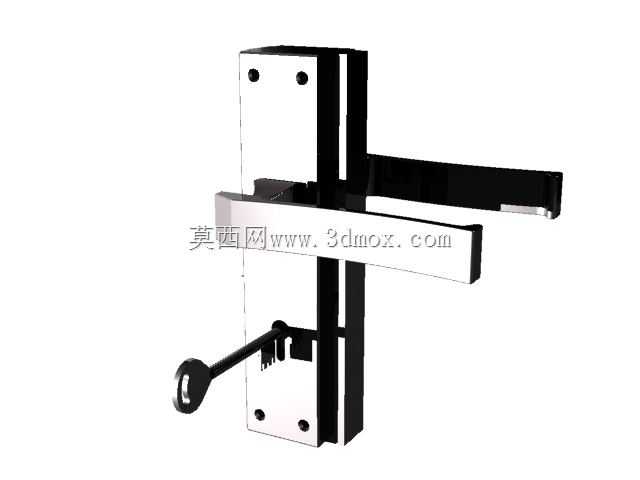

　　从结构组成来看，外露的执手采用L型折弯结构，握持部分的长度设计为100mm左右，符合人手握持的施力角度，下压执手时的力臂长度足够，不需要过大的按压力就能带动斜舌完全回缩，适配老人、儿童的操作力度需求。锁体两侧的盖板采用平板式结构，通过四个沉头螺丝与锁体主体连接，沉头孔的深度要保证螺丝安装后表面与盖板齐平，不会突出表面刮蹭衣物或者门扇漆面。斜舌的端面做圆弧导向设计，圆弧半径与斜舌伸缩行程匹配，关门时不需要精确对位，只要门扇靠近门框，斜舌接触到导向片就能顺着弧面自动回缩，降低关门时的对位精度要求。方舌采用圆柱式或者方柱状结构，表面做光滑处理，伸缩过程中与锁体内部的导向槽做间隙配合，避免伸缩时出现卡滞。

　　建模时还要考虑实际装配的公差累积问题，执手转轴与拨叉的连接采用方轴配合，方轴的截面尺寸与执手、拨叉的方孔尺寸采用基孔制配合，间隙控制在0.05mm以内，保证两侧执手转动时同步性一致，不会出现一侧执手转动另一侧滞后的情况。锁体内部的复位弹簧要匹配执手的复位力矩，弹簧的线径、圈数经过力矩校核，保证执手下压后能自动复位到水平位置，不会出现垂头的情况，同时弹簧力不能过大，避免下压执手时需要过大的操作力。配套的钥匙结构还原了常规弹子锁钥匙的齿形轮廓，插入锁芯后齿形与弹子孔内的弹子高度匹配，才能转动锁芯带动方舌动作，这部分建模时要注意钥匙齿形的高低差与锁芯弹子的行程对应，避免出现结构干涉。

　　在实际安装场景中，这类插芯锁的安装需要在门扇侧边开出对应尺寸的锁体槽，在门扇两侧开出执手转轴的过孔，锁体放入槽内后用螺丝固定导向片，再将两侧执手的方轴穿入锁体拨叉的方孔内，最后用螺丝将两侧执手盖板固定在门扇表面，门框上对应锁舌的位置安装锁扣盒，锁扣盒的内腔尺寸要略大于锁舌的外形尺寸，预留1mm左右的间隙，补偿门扇安装时的位置误差，避免锁舌与锁扣盒出现剐蹭。建模过程中对各个配合面的间隙做了还原，没有出现零件之间的干涉问题，各个运动部件的活动行程都符合实际使用的参数要求，既可以作为锁具结构设计的参考样例，也能用于五金配件的展示、安装教学的演示素材。整个结构没有冗余的零件，所有构件都服务于锁闭、开启的核心功能，零件的壁厚、连接方式都符合批量冲压生产的工艺要求，盖板、执手等外露件可以采用不锈钢或者锌合金材质，锁体内部的传动件采用冷轧钢板冲压成型，弹簧采用弹簧钢材质，兼顾结构强度与生产成本，适配民用锁具的量产需求。
