住宅水循环地暖管路铺设系统结构

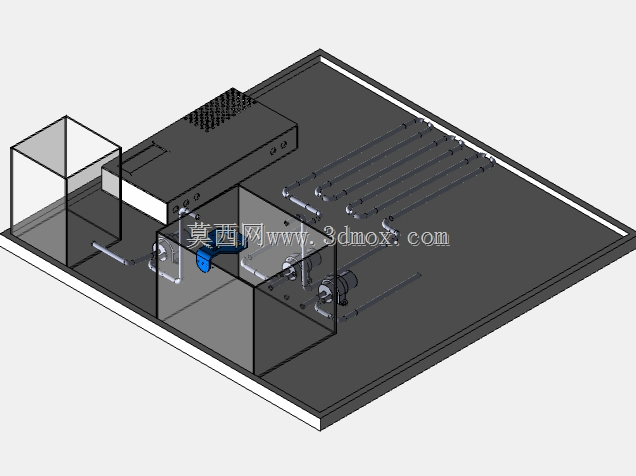

　　这套三维结构完整还原了家装场景下水地暖系统的核心铺设逻辑，覆盖从热源输出、管路排布到分集水控制的全链路结构，可直接用于家装暖通方案的结构校核、施工交底参考，也能作为暖通设备选型的空间匹配依据。从实际应用场景来看，这类结构主要适配民用住宅、小型商用空间的低温热水采暖需求，区别于电地暖的发热线缆结构，水地暖依靠低温热水在封闭管路内的循环流动，将热量均匀传导至地面饰面层，再通过辐射与对流的结合方式向室内散热，相比传统暖气片采暖，室内垂直温度差更小，不会出现局部区域过热、靠近外窗位置温度不足的问题，同时地面散热的方式不会带动室内浮尘流动，体感舒适度更高。

　　从结构功能划分来看，整套系统包含热源衔接段、分集水控制单元、地面盘管回路三个核心部分，其中分集水单元作为整个管路的流量分配核心，承担着进水流量分配、回水汇集、支路通断控制的作用，每个盘管支路都对应独立的控制接口，可根据不同房间的采暖需求单独调整循环流量，避免出现大空间流量不足、小空间流量过剩的水力失衡问题。地面盘管部分采用回折型排布逻辑，管路间距根据区域热负荷差异做了区分，靠近外窗、外墙的外围区域管路间距更小，靠近内墙的内部区域管路间距适当放大，保证不同位置的散热量与热损失匹配，避免室内出现明显的温度差。

　　设计过程中首先要考虑安装边界的限制，常规家装场景下，地面填充层加饰面层的总厚度通常控制在80-100mm区间，因此盘管的外径选型需要匹配填充层厚度，避免管路上方填充层厚度不足导致地面开裂，同时分集水器的安装位置通常预留于厨房、卫生间的干区墙面，安装高度需要兼顾检修操作空间与管路弯折半径，避免管路弯折处出现截面变形影响水流量。管路排布时需要严格控制弯折半径，通常弯折半径不小于管路外径的6倍，防止弯折处出现应力集中，长期使用过程中出现渗漏风险。

　　从安装适配性来看，这套结构预留了热源设备的衔接接口，可匹配燃气壁挂炉、空气源热泵等不同类型的低温热水热源，接口位置的高度与间距符合常规暖通管路的安装规范，不需要额外做转接调整。盘管回路的长度做了均衡设计，每个独立回路的管路长度差控制在合理区间，避免不同回路之间阻力差过大导致水力失衡，减少后期调试的工作量。同时结构中考虑了管路的固定逻辑，盘管下方铺设的反射层与固定卡件位置都做了对应预留，保证施工过程中管路位置不会出现偏移，避免后续填充层施工时管路上浮导致散热不均。

　　在实际选型匹配过程中，可根据不同空间的热负荷计算结果调整管路间距与回路数量，比如层高较高、外围护结构保温性能较差的空间，可适当加密盘管间距、增加独立回路数量，保证采暖效果达标；对于保温性能较好的节能型住宅，可适当放大管路间距，控制初始安装成本。整套结构的管路走向避开了后续地面打孔、安装固定件的常见区域，避免后期装修过程中误钻管路造成渗漏，同时分集水器位置预留了排气阀、排污阀的安装空间，方便后期系统运行过程中的排气与维护操作，减少管路积气导致的循环不畅问题。
