泵用轴承支撑模具成型构件

　　在流体输送泵类设备的生产制造环节，轴承支撑构件是保障转子系统运行稳定性的核心承压部件，本次建模的构件为模具成型工艺专用的轴承支撑模板，主要用于批量生产泵体内部的轴承支撑结构件，适配中小型离心泵、柱塞泵等通用泵型的装配需求。从实际应用场景来看，这类支撑模板加工出的成品件，主要安装在泵体腔体靠近动力输入端的位置，一端承接轴承外圈的径向与轴向载荷，另一端与泵壳内壁的定位止口贴合，将转子运转产生的振动、径向跳动量约束在允许范围内，避免叶轮与泵腔内壁发生刮蹭，同时保障轴封位置的同轴度，减少介质泄漏风险。

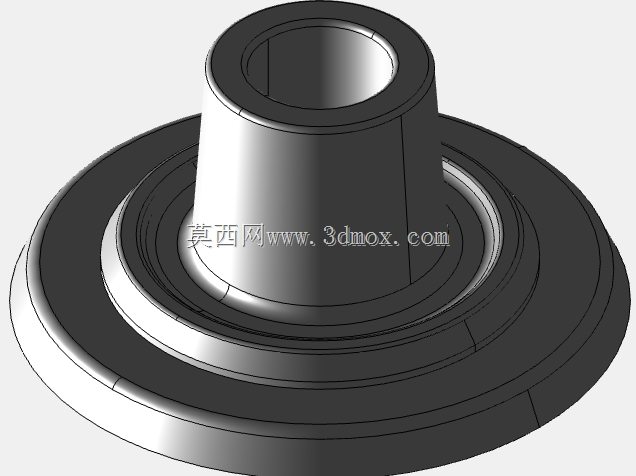

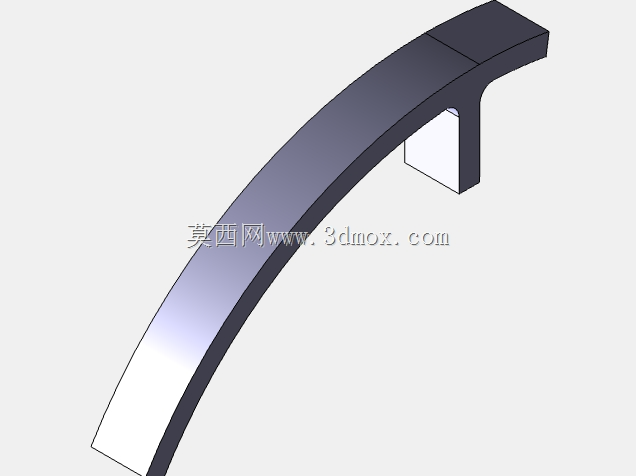

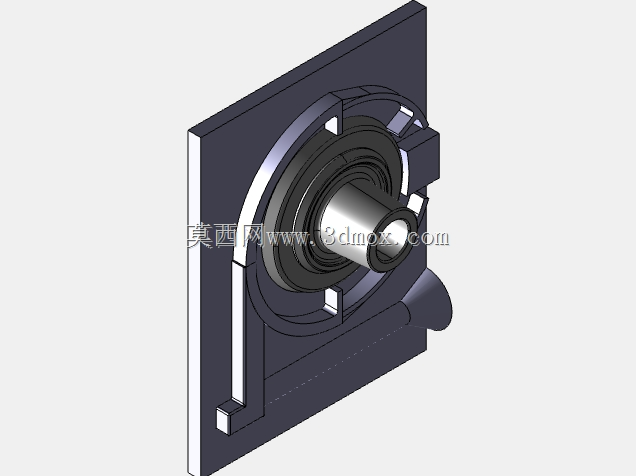

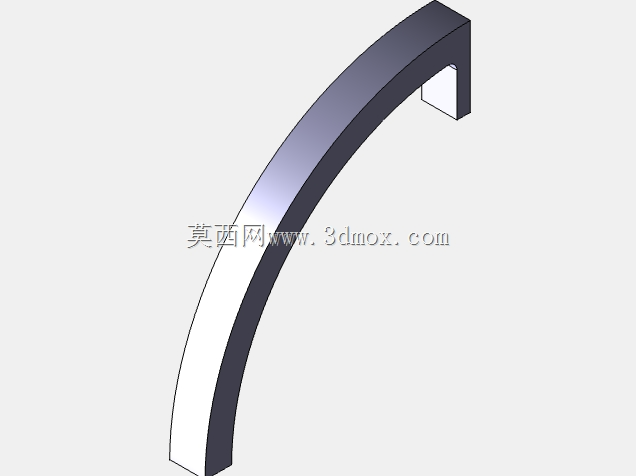

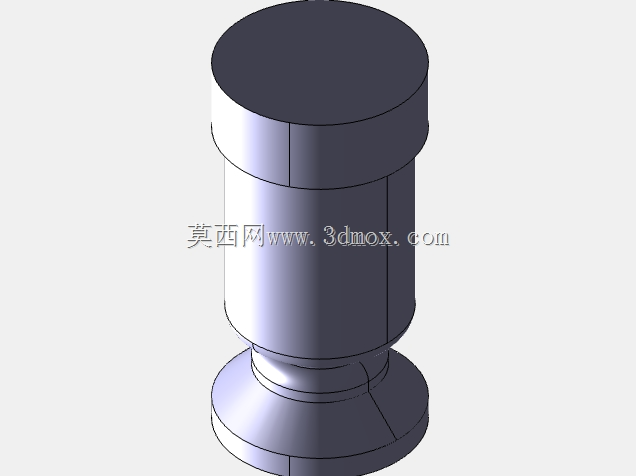

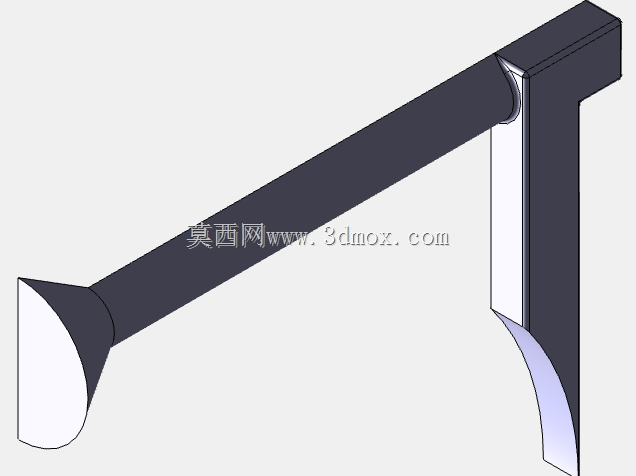

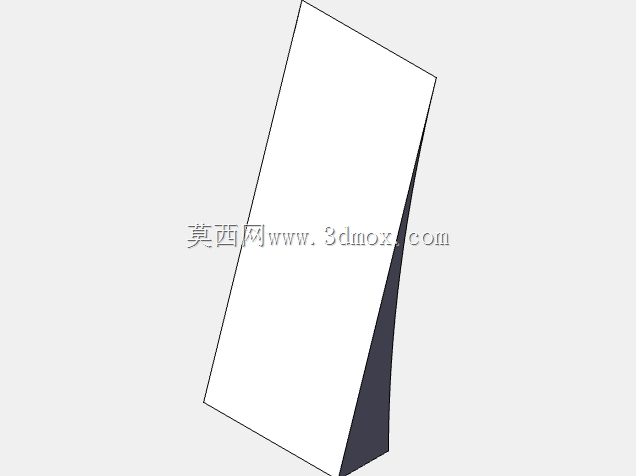

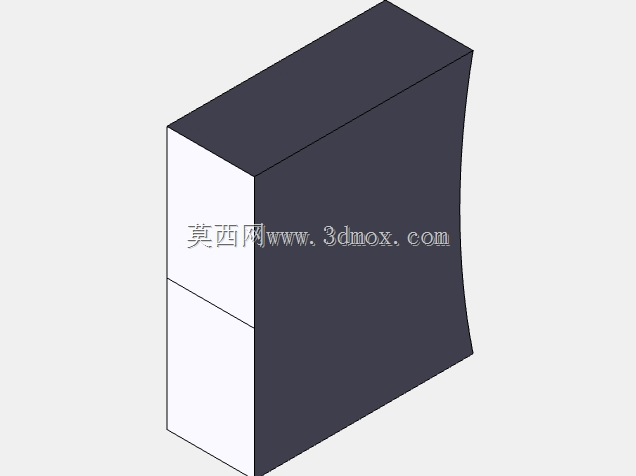

　　从结构设计思路来看，该构件采用L型主承载臂搭配弧形定位端的结构形式，长条形主臂为主要承力段，截面采用等厚度矩形设计，在保障抗弯截面模量满足载荷要求的前提下，尽可能减少成型材料的用量，降低模具开模后的单件生产成本。主臂一端的弧形接触面为轴承外圈贴合面，弧度与配套轴承的外圈外径完全匹配，装配时可实现轴承外圈的周向定位，避免轴承在运转过程中发生外圈蠕动；另一端的垂直弯折段为安装定位边，弯折处设置有过渡圆角，可有效降低应力集中系数，避免泵组长时间运行过程中在弯折位置产生疲劳裂纹。垂直定位边上开设的弧形让位槽，主要用于避让泵轴的安装路径，同时为轴承的轴向预紧结构预留操作空间，避免装配过程中支撑件与轴肩、锁紧螺母等部件发生干涉。

　　从安装边界与尺寸适配角度来看，该模板成型的支撑件，主臂长度可适配泵腔内壁到轴承安装位的跨距要求，安装时垂直定位边与泵壳上的预制定位槽采用间隙配合，配合公差控制在H7/h6区间，既保障安装时的对位便捷性，又能避免运行过程中支撑件发生移位。弧形定位面的表面粗糙度要求达到Ra1.6，保障与轴承外圈贴合时的接触面积达标，避免局部应力过大导致轴承外圈变形；主臂的厚度经过抗弯强度校核，在承受额定径向载荷时，最大挠度不超过0.02mm，完全满足泵组转子系统的同轴度要求。在模具成型工艺适配方面，该模板的所有棱边均设置了脱模斜度，垂直面的脱模斜度控制在1°以内，既保障成型后工件的尺寸精度，又能降低脱模时的阻力，减少工件表面的拉伤缺陷；所有转角位置均采用圆角过渡，避免模具型腔出现尖角导致的应力集中，延长模具的使用寿命。

　　从实际使用的功能特性来看，采用该模板批量生产的轴承支撑件，相比传统切削加工的支撑件，材料利用率可提升40%以上，生产效率提升3倍以上，同时成型件的金属纤维流线保持连续，抗弯疲劳强度比切削加工件提升约25%，更适合泵类设备长时间连续运行的工况需求。在装配适配性上，该支撑件可同时适配深沟球轴承、角接触球轴承两类常用泵用轴承的安装需求，无需额外加工调整即可满足常规单级泵的轴承支撑要求，针对有轴向载荷的工况，可在垂直定位边一侧加装调整垫片，实现轴承轴向预紧量的微调，适配不同运行压力下的泵组使用需求。
