二级同轴式圆柱齿轮减速装置结构设计

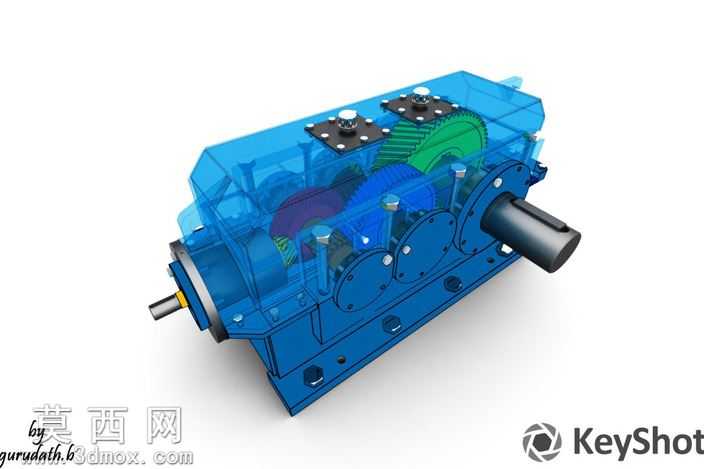

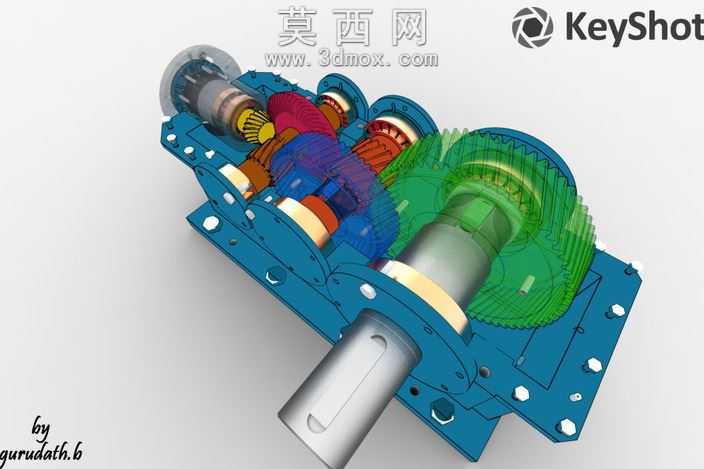

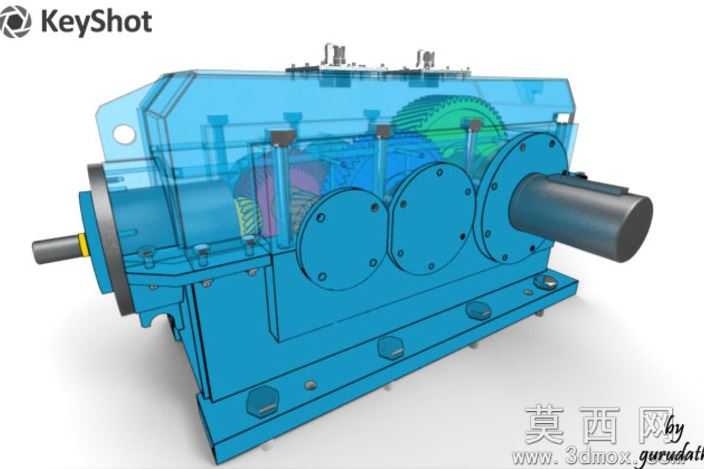

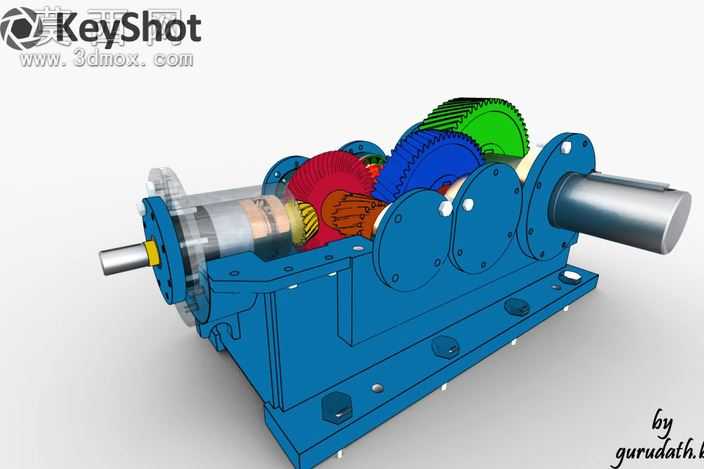

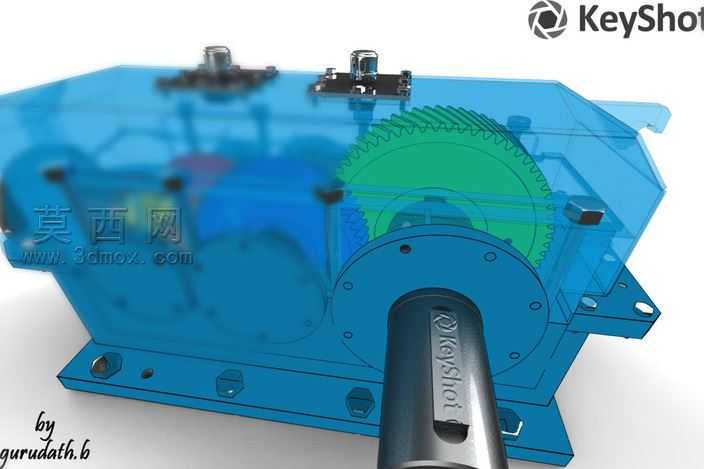

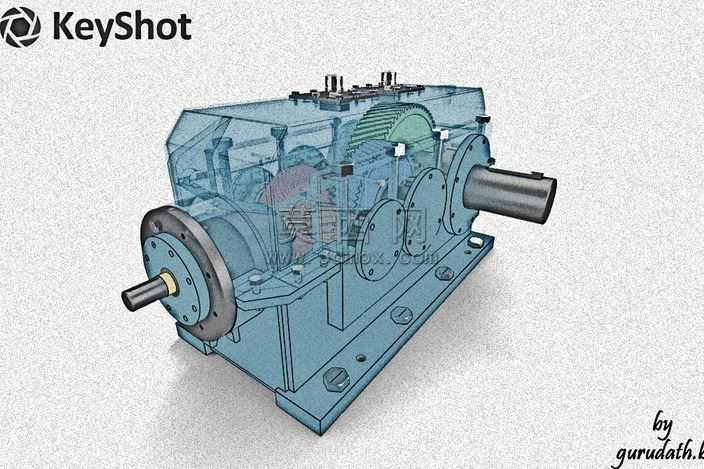

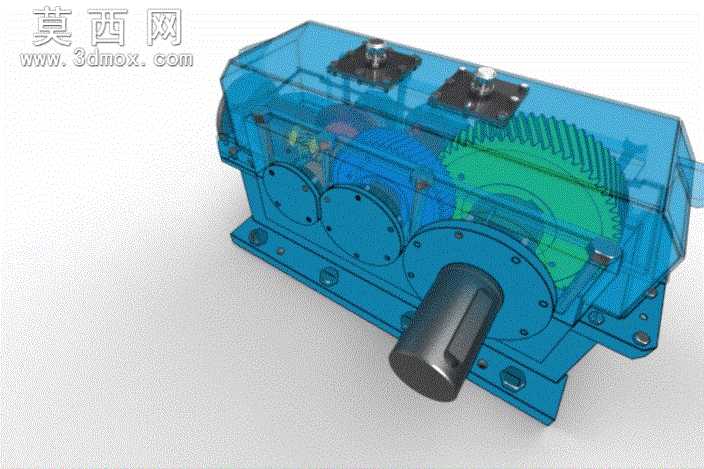

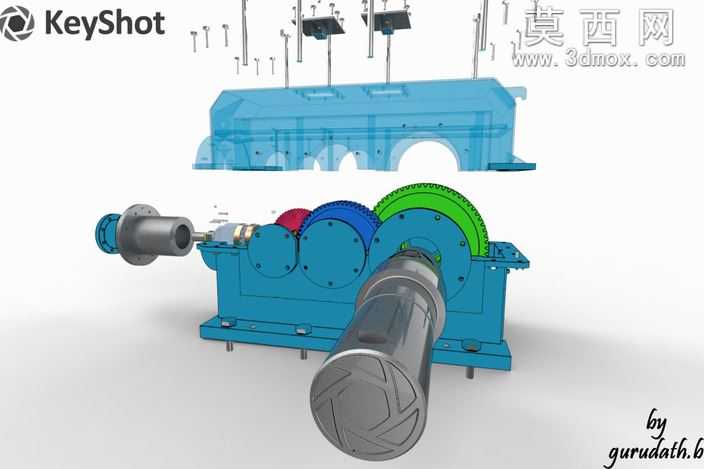

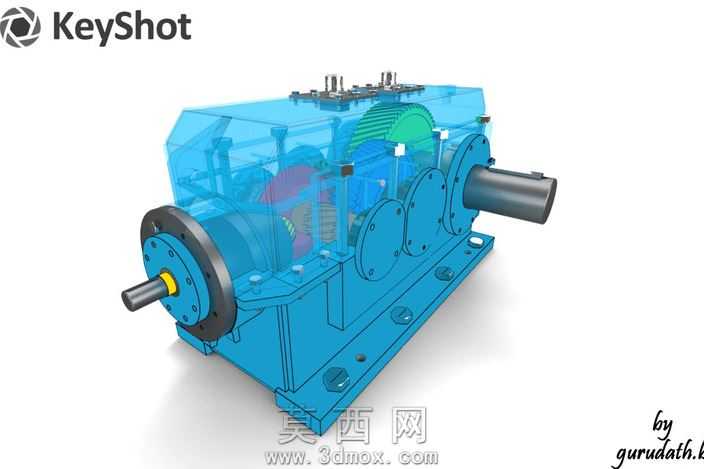

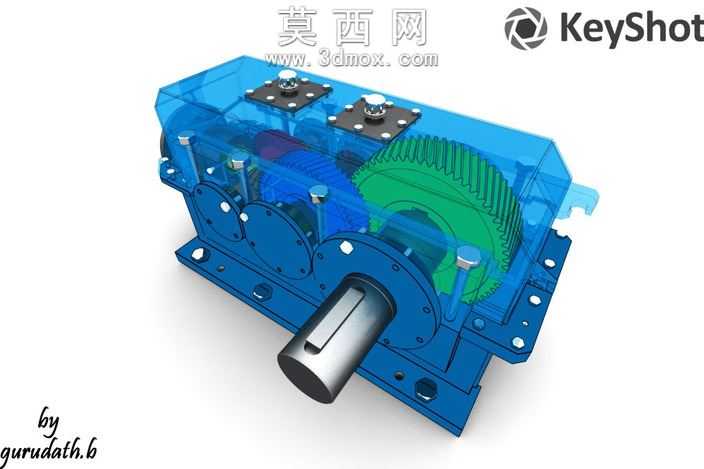

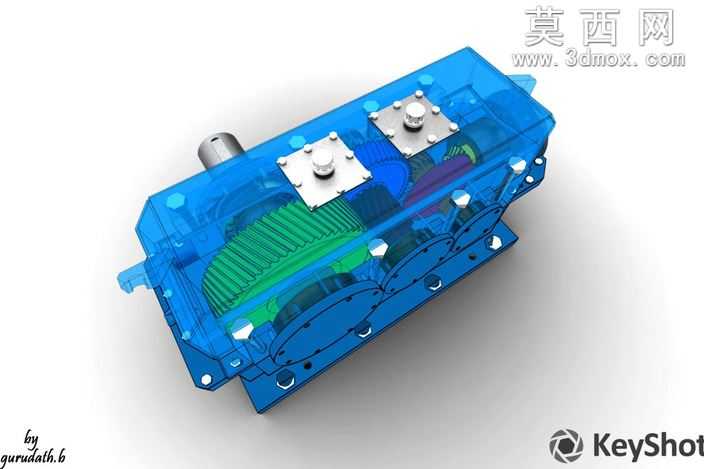

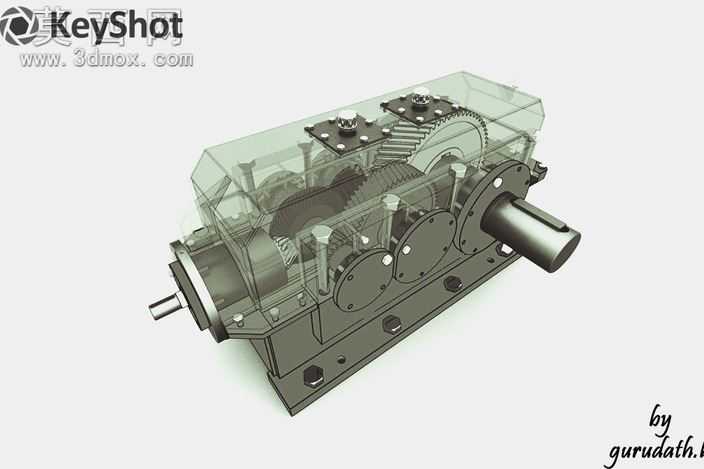

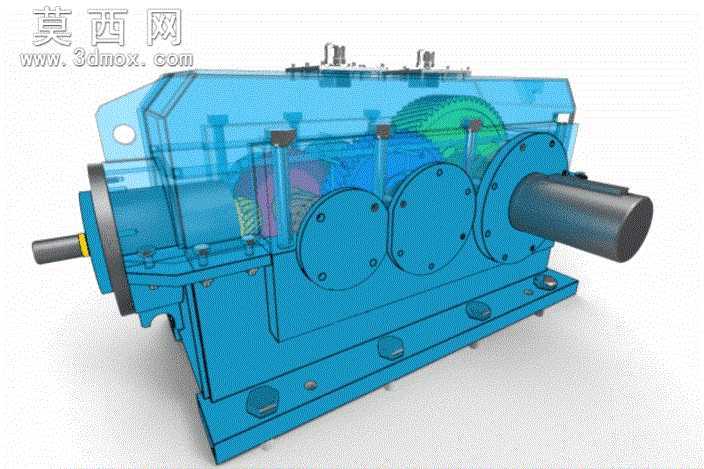

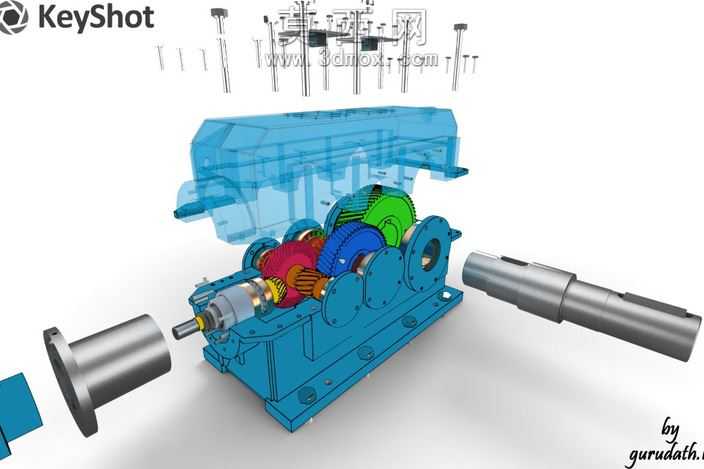

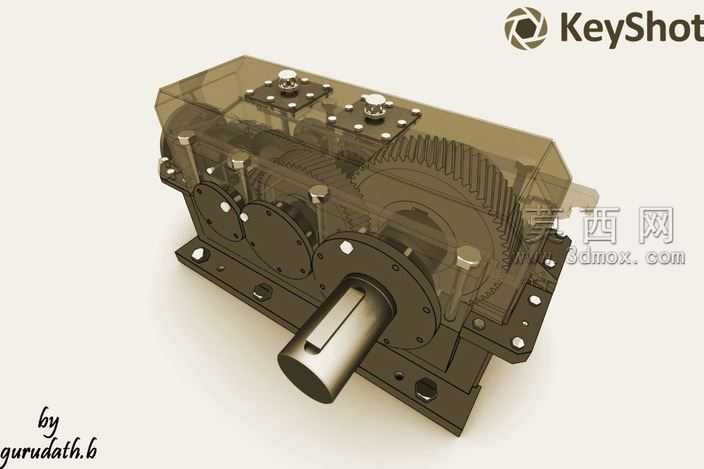

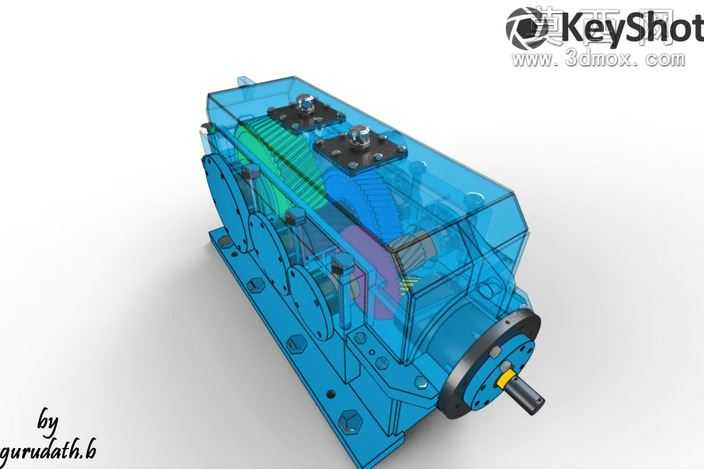

本作品为二级同轴式圆柱齿轮减速器三维建模设计，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械设计规范，对每一处结构尺寸进行精准约束，保证各零部件之间的装配公差符合实际生产要求。模型整体采用半透明外壳渲染处理，可直观呈现内部各级传动结构的布局与啮合状态，外壳材质选用哑光蓝色金属漆材质，表面做了细微的磨砂质感处理，还原真实工业减速箱的外观质感，内部齿轮分别采用不同色彩的金属材质区分，高速级小齿轮、中间轴大齿轮、低速级输出齿轮的材质色彩形成明显区分，便于观察各级传动的动力传递路径。结构设计上采用同轴式布局，输入轴与输出轴处于同一轴线位置，有效缩减了减速装置的整体横向占用空间，箱体内部分别设置了两级渐开线圆柱齿轮传动副，齿轮参数经过严谨的模数、齿数配比计算，可实现稳定的减速增扭效果，箱体侧面设置了多组轴承端盖，通过螺栓紧固连接，端盖处预留了密封结构安装位，可有效防止箱体内润滑油泄漏同时阻挡外界粉尘进入。输入轴端采用阶梯轴结构设计，依次布置轴承定位轴肩、齿轮安装位、轴伸端连接结构，输出轴端做了加粗设计以适配更大扭矩的输出需求，箱体底部设置了一体化铸造的安装底座，底座上预留了安装固定孔位，可直接将减速装置固定在设备安装机架上。建模过程中对所有标准件包括紧固螺栓、轴承、油塞、视孔盖等都进行了1:1还原建模，装配时采用同轴、面重合、间距约束等多种装配约束方式，保证整个装配体无干涉、可实现模拟运转，渲染阶段添加了柔和的环境光与定向补光，突出金属部件的轮廓质感与透明外壳的通透效果，整体模型完整还原了二级同轴减速器的全部结构细节，可用于机械原理教学演示、设备选型参考以及相关传动系统的设计参考使用。
